25. Montaggio del dispositivo
Fissaggio dell‘impugnatura
Montare l'impugnatura prima dell'uso.
Seguire le illustrazioni sottostanti per un corretto montaggio.

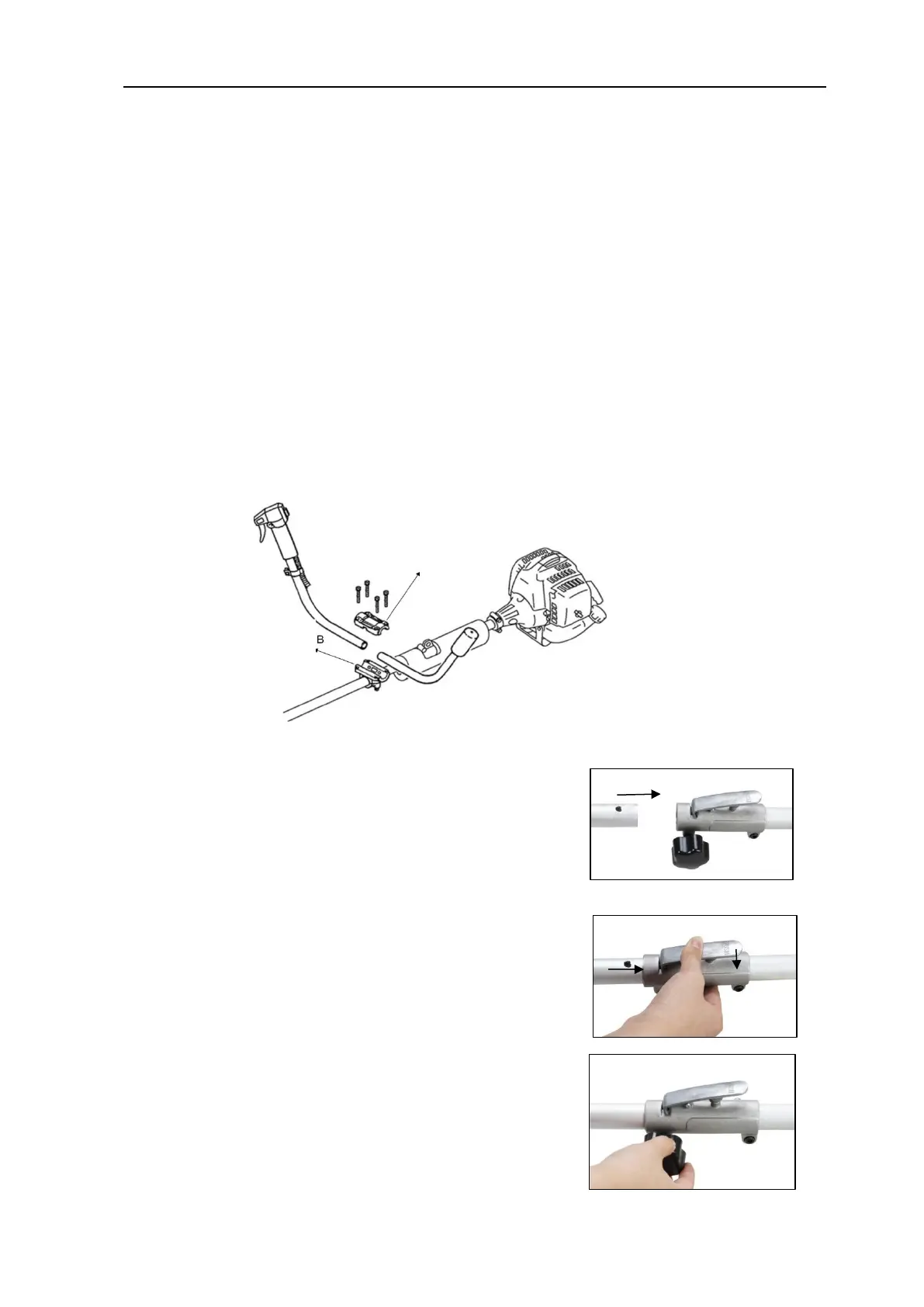

Montaggio del tubo dell'impugnatura
Posizionare la coppa B su e giù sul tubo dell'albero, avvitare entrambe le coppe e il tubo
dell'albero.
Posizionare l'impugnatura nell'apposito manicotto di serraggio, già fissato al tubo
dell'albero. Posizionate ora l'altro guscio in cima e avvitate insieme i due semigusci e il
tubo di presa. Si prega di prestare attenzione alla "Panoramica dei componenti" nel
capitolo 7 per assicurarsi che l'impugnatura sia nella posizione corretta!
Montaggio dell'asse motore
1. Posizionare l'asse motore contro l'albero
principale in modo che il foro dell'asse sia
allineato con il perno di bloccaggio del pezzo di
collegamento.
2. Azionare il bullone di bloccaggio e inserire l'asse
motore nell'albero principale. Rilasciare il perno di
bloccaggio e assicurarsi che il perno di bloccaggio
si innesti nel foro.
3. Ruotare la vite ad alette in senso orario per
fissare il collegamento.
