Installation du carter de protection
Installez le carter de protection sur le tube de l'arbre
de transmission. Serrez le support du carter de
protection pour que celui-ci ne bouge pas ou ne glisse
pas vers le bas pendant le fonctionnement.

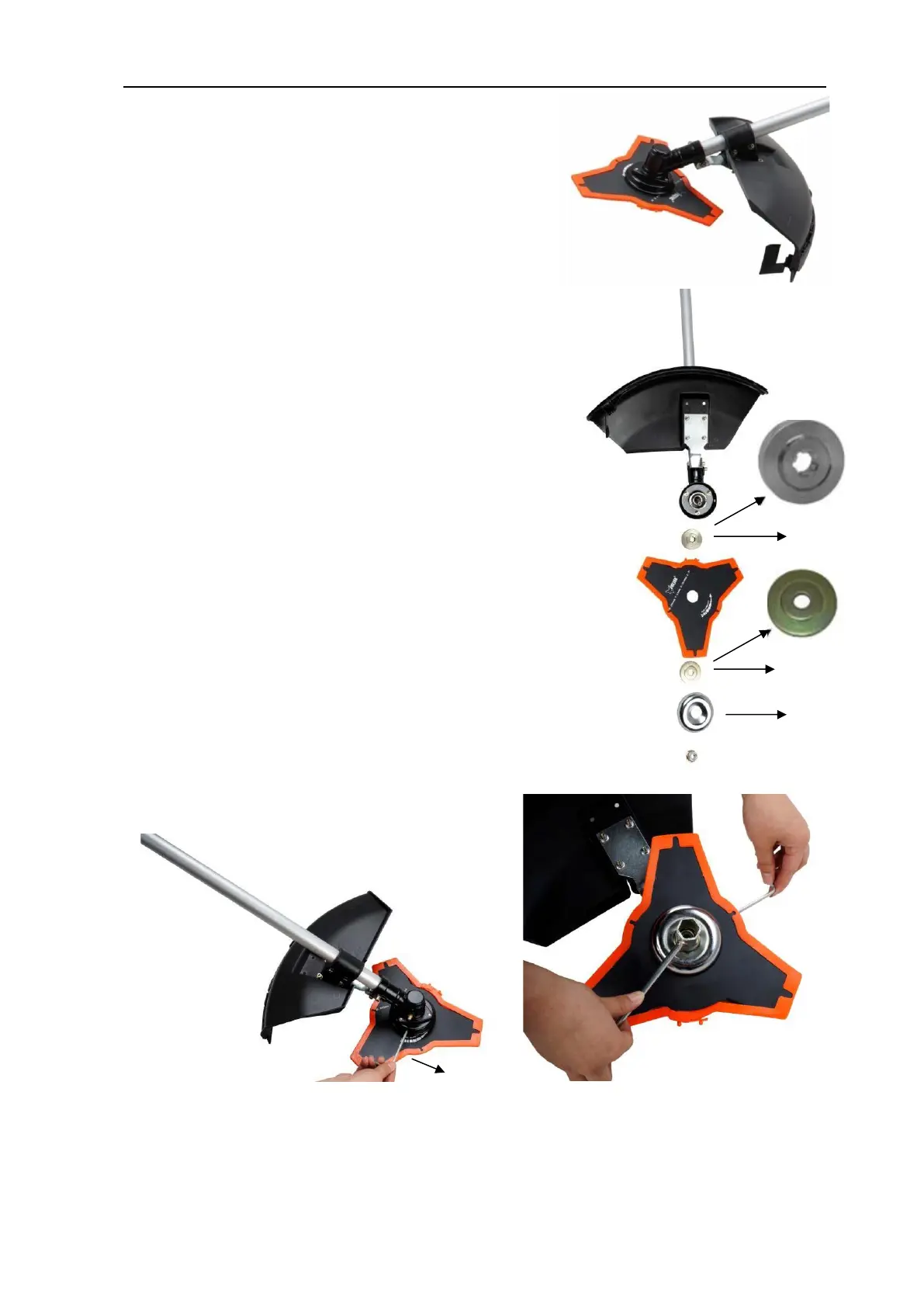

Montage de la lame métallique (coupe
bordure)
Étapes :
1. Placez la clé (1) dans le trou de la tête d'engrenage.
2. Retirez le boulon, le couvercle (4) et la rondelle d'écartement
supérieure (3) de l'arbre de transmission
3. Placez la lame de métal au centre de la partie inférieure de la
rondelle d’écartement inférieure (2). Veillez à ce que la face
marquée de la lame de coupe soit en contact avec le disque (2).
4. Faites glisser le disque d'écartement supérieur (3) sur l'arbre de
transmission sur la face non marquée de la lame de métal.
Veillez à ce que la face inférieure (non marquée) de la lame de
coupe soit en contact avec le disque d'écartement supérieur (3).
5. Remettez la bague argentée (4) en place et vissez le boulon-
raccord avec la tête de l'engrenage verrouillée (voir point 1)
