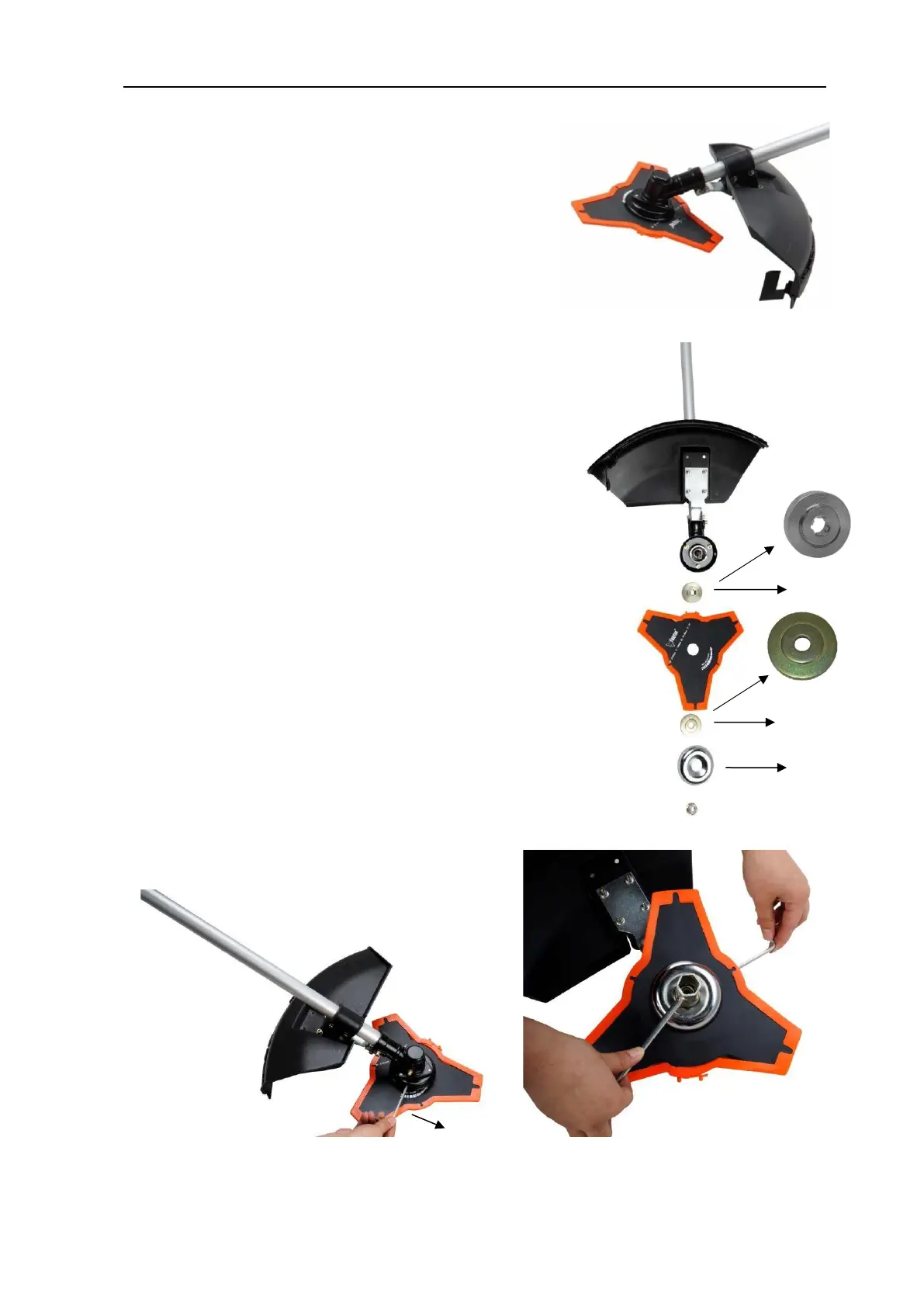

Installazione dello schermo protettivo
Installare lo schermo protettivo con l'apertura rivolta
verso il basso sul tubo dell'albero di trasmissione.
Stringere la protezione il supporto della protezione
in modo che la protezione della lama non si muova o
scivoli verso il basso durante il funzionamento.
Montaggio della lama
Passaggi:
1. Inserire la chiave (1) nel foro sulla testa dell'ingranaggio.
2. Rimuovere il dado, il coperchio (4) e disco distanziatore
superiore (3) dall'albero dell'ingranaggio.
3. Posizionare la lamiera al centro del disco distanziatore
inferiore (2). Assicurarsi che il lato contrassegnato
della lama di taglio sia a contatto con il disco (2).
4. Spingere il disco distanziatore superiore (3) sull'albero
dell'ingranaggio sul lato della lamiera non contrassegnato.
Assicurarsi che il lato inferiore (non marcato) della lama
di taglio entri in contatto con il disco distanziatore superiore (3).
5. Inserire l'anello d'argento = coperchio (4) e avvitare
il dado di raccordo con la testa dell'ingranaggio
bloccata (vedi punto 1).
