Original Bedienungsanleitung FUXTEC FX-MT152/-MT152E/-MT252_de_en_fr_ita_rev18
17

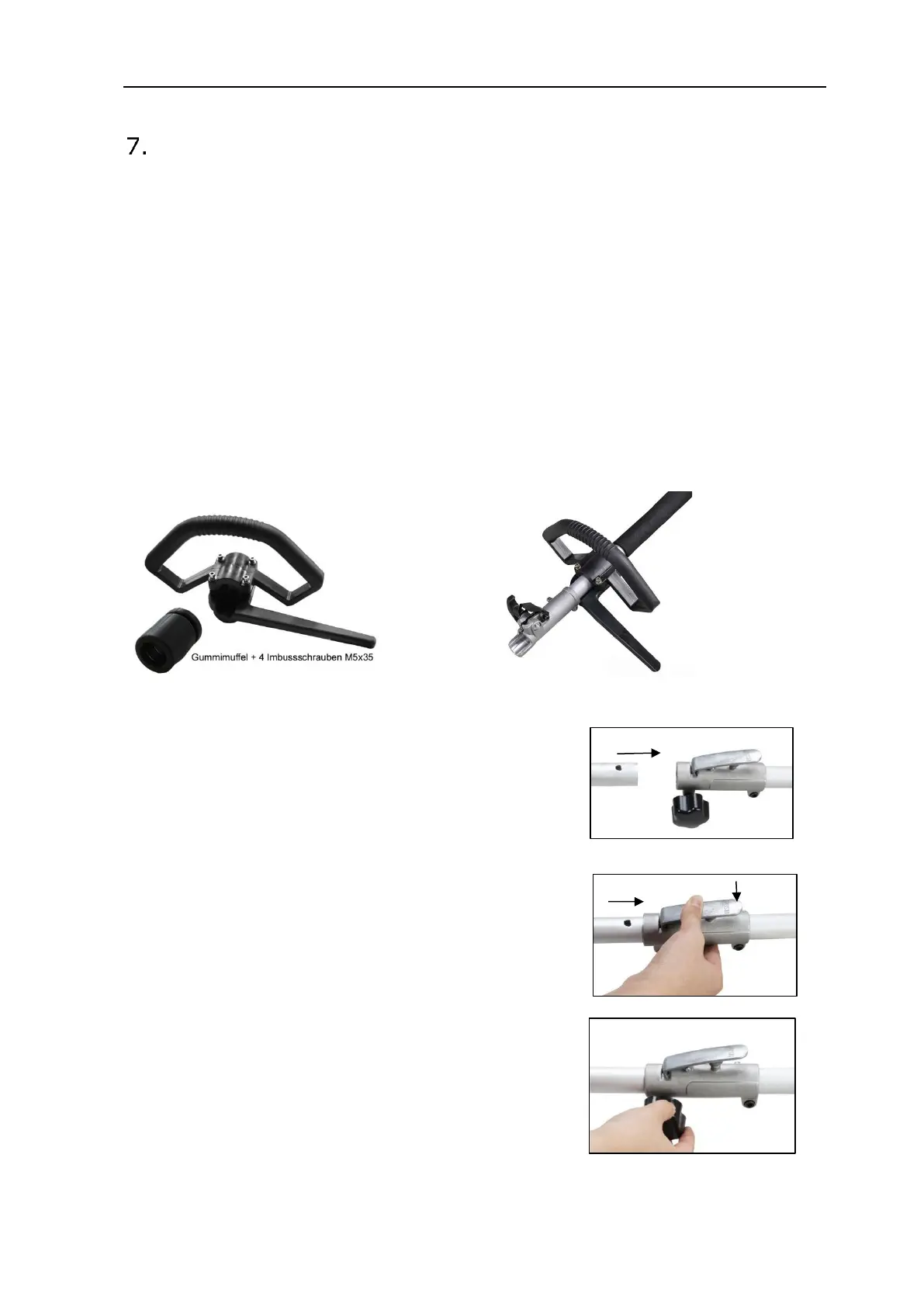

Montage des Rundumgriffs / der Aufsätze
Anbau des Handgriffs
Der Handgriff muss vor Benutzung montiert werden.
Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen.
Montage des Rundumgriffes
• Es gibt vier Löcher für die Montage des Rundumgriffs
• Nehmen Sie den Rundumgriff.
• Gleichen Sie die Position der Löcher an.
• Führen Sie die Schrauben in die Löcher und drehen Sie sie ein, bis Sie Widerstand
spüren.
• Ziehen Sie die Schrauben gut an.
Montage der Aufsätze
1). Die Antriebsachse an die Hauptwelle anlegen, so
dass das Loch der Achse dem Sperrbolzen des
Verbindungsstücks ausgerichtet ist.
2). Den Sperrbolzen betätigen, und die Antriebsachse in
die Hauptwelle einführen. Den Sperrbolzen loslassen und
sicherstellen, das der Sperrbolzen in das Loch einrastet.
3). Die Flügelschraube im Uhrzeigersinn drehen, um die
Verbindung zu sichern.
