Installation des Schutzschildes
Installieren Sie das Schutzschild auf dem
Antriebswellenrohr gegen das Getriebegehäuse.
Ziehen Sie die Halterung des Schutzes so fest an,
dass sich der Messerschutz im Betrieb nicht bewegt
oder herunter schieben lässt.

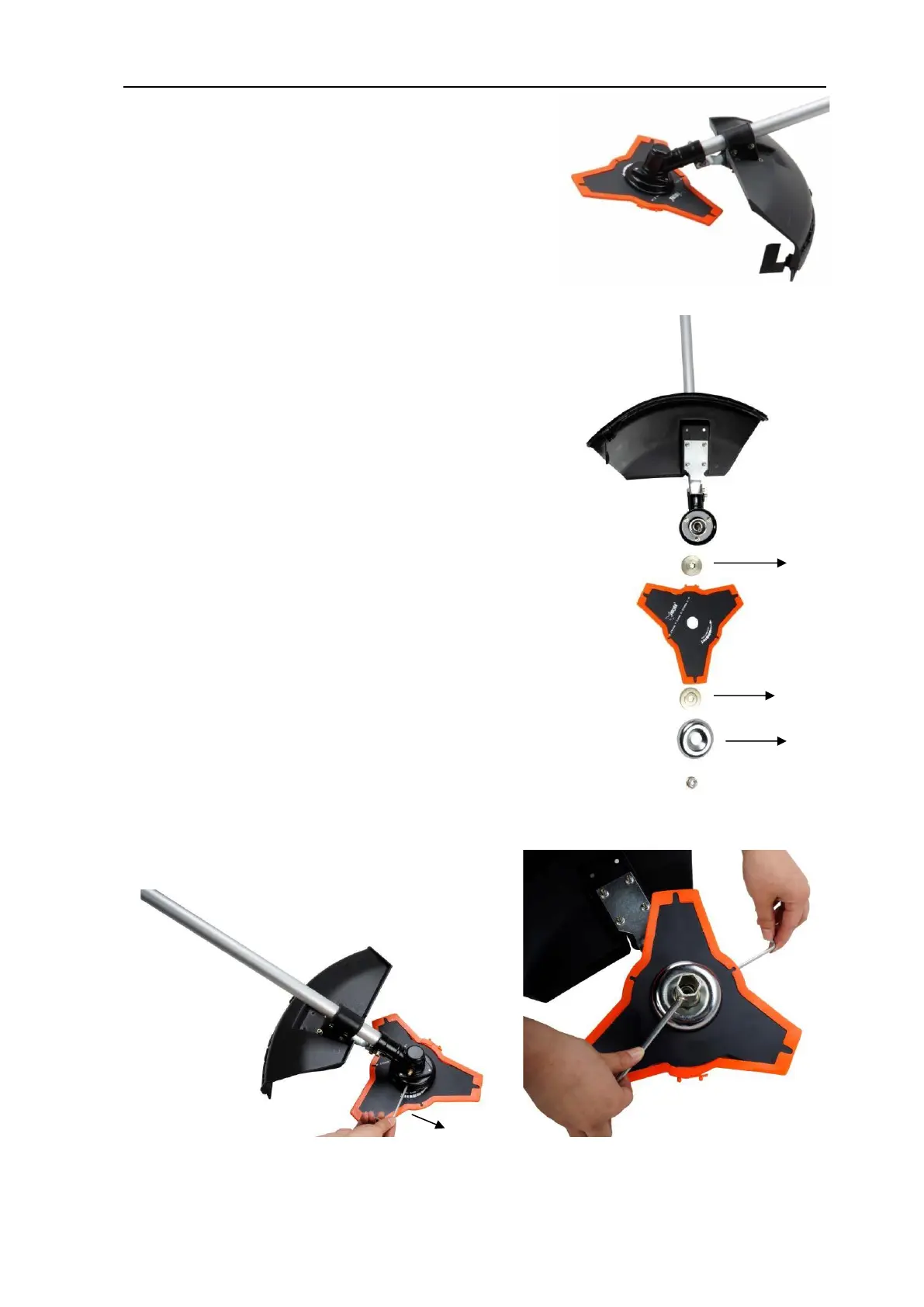

Montage des Metalblatts (Motorsense)
Schritte:
1. Legen Sie den Schlüssel (1) in das Loch an Getriebekopf.
2. Entfernen Sie die Mutter, die Abdeckung (4) und die
obere Abstandsscheibe (3) von der Getriebewelle
3. Legen Sie das Metallblatt auf die unteren
Abstandsscheibe (2). Sicherstellen, dass die markierte
Seite der Schneideklinge Kontakt mit der Scheibe (2) hat.
4. Schieben Sie die obere Abstandsscheibe (3) über die
Getriebewelle auf das Metallblatt. Achten Sie darauf,
die obere Seite der Schneidklinge Kontakt mit den
Abstandsscheibe (3) hat.
5. Setzen Sie die Abdeckung (4) auf und schrauben Sie die
Überwurfmutter fest mit verriegeltem Getriebekopf
(siehe Punkt 1)
