FXA 60CM - Page 29

II-TUTUSTU LUMILINKOOSI
DB7004 Tekniset tiedot
Bensiinikäyttöinen lumilinko,
Moottorin tilavuus: 196 cm
3
Teho:3.8kW
Puhdistusleveys: 600 mm
Puhdistettavan lumen syvyys: noin 406 mm
Heittoetäisyys: noin 8 m
Heittotoiminto: tasolla
Kulkuvaihde: 1 eteen
Poistoputki: 180º
Poistoputken suuntaus: 70º

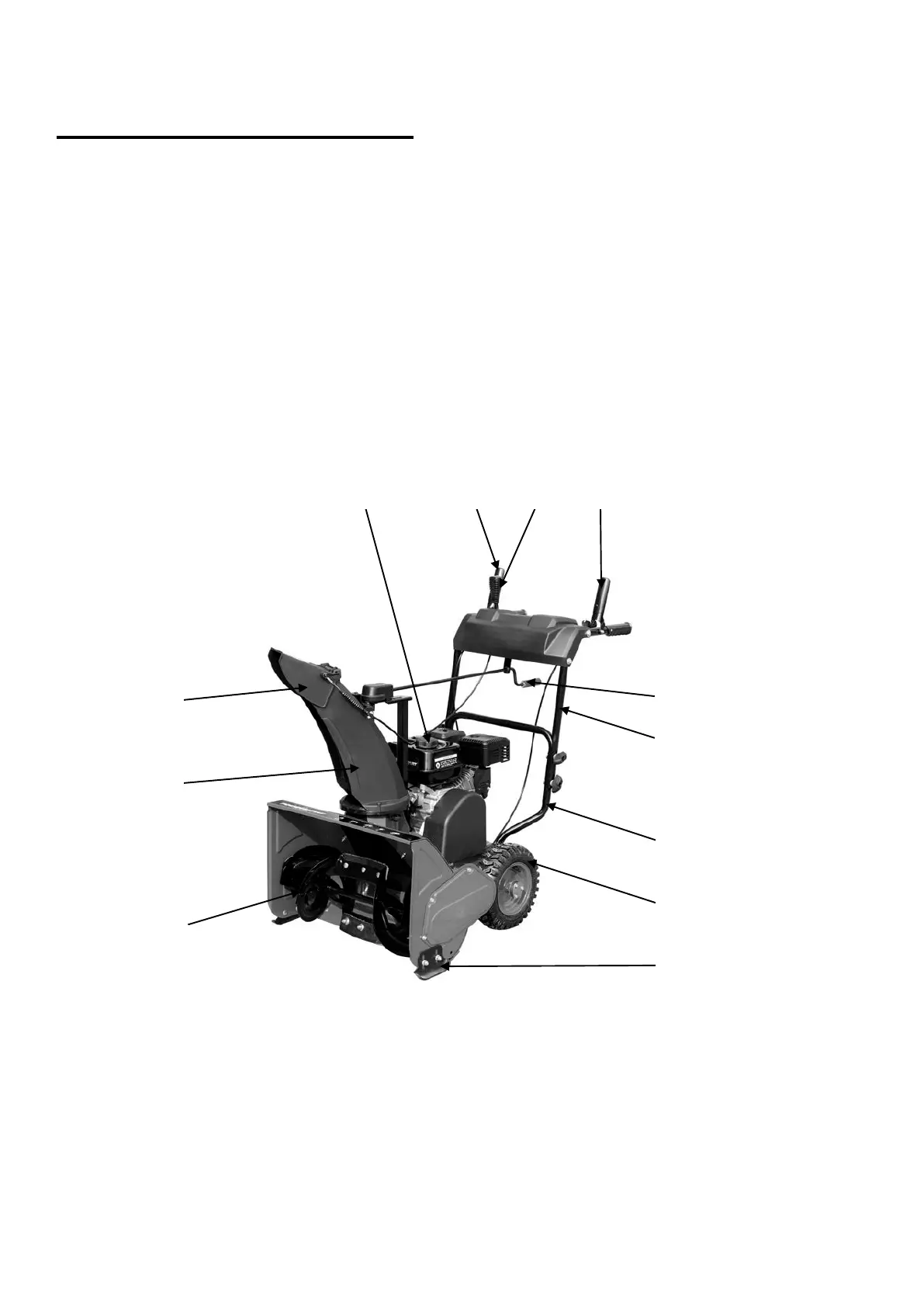

Tutustu alla olevien kuvien avulla lumilingon eri osien ja hallintalitteiden sijaintiin ja toimintoihin.
1 2 3 4
10 5
6
11
7
8
12
9
1
2
Polttoainesäiliön korkki
Käytön ohjauskahva
8 Rengas
3
Heittotorven ohjauslevyn
9 Jalas
4
Kierukan ohjauskahva 10 Heittotorven ohjauslevy
5
Säädin 11 Heittotorvi
6
Yläaisa 12 Kierukka
7
Ala-aisa
