FXA FXALM46LI-2L - Page 23

23
LATAUKSEN TILA
Näet akun jäljellä olevan varauksen painamalla
lataustason ilmaisinpainiketta, kuva 2.
KOKOAMINEN
ALEMMAN KAHVAN ASENTAMINEN
Alempien kahvojen kiinnittämiseksi on ensin
poistettava kaksi alemman kahvan lukitusnuppia.
Aseta alempi kahva paikalleen kohdistamalla 2
alemman kahvan päätä ruohonleikkurin alareunassa
sijaitsevan metallisen asennuslevyn ulkopuolen
kohoumiin, kuva 3. Käytettävissä on 3 erilaista
korkeusasentoa käyttäjän mukaan. Varmista, että
molemmat sivut on asennettu samaan asentoon.
Kun asento on valmis, työnnä pultti asennuslevyn läpi,
kuva 4, ja sitten alemman kahvan läpi. Suuntaa pultti
siten, että kanta asettuu oikein kahvaputken
syvennykseen.
Kun pultit ovat löysästi paikoillaan, kiinnitä alemman
kahvan lukitusnupit pulttien päälle ja kiinnitä
kiertämällä myötäpäivään, kuva 5.
YLEMMÄN KAHVAN ASENTAMINEN
Kiinnitä ylempi kahva asettamalla ylempi
kahva paikalleen ja työntämällä lukkopultti
ylemmän kahvan pohjassa ja alemman kahvan
yläosassa olevien reikien läpi, kuva 6. Suuntaa pultti
siten, että kanta asettuu oikein kahvaputken
syvennykseen.
Kun pultti on löysästi paikoillaan, kiinnitä ylemmän
kahvan lukitusnuppi pultin päälle
ja kiinnitä kiertämällä myötäpäivään, kuva 7.
Kiinnitä kaapelijohto kahvaan kaapelinpidikkeellä, kuva
8.
Laske kahvakokoonpanoa:
Löysää täysin kahvan kummallakin puolella olevat
lukitusnupit ja taivuta ylempi kahva alas.
Kierrä alemman kahvan lukitusnupit irti.
Taivuta alempi kahva eteenpäin. Varmista, ettet anna
ohjauskaapeleiden vääntyä tai kiertyä.
RUOHONKERUUSÄILIÖN ASENTAMINEN
Poista avain ja akku, jos ne on asennettu.
Nosta iskusuojus, kuva 9.
Nosta ruohonkerääjää kahvasta ja aseta
iskusuojuksen alle siten, että ruohonkeruusäiliön
koukut asettuvat ruohonleikkurin runkoon, kuva 10.
Vapauta iskusuojus. Kun asennus on oikein,
ruohonkerääjän koukut kiinnittyvät leikkurin loviin.
AKUN KIINNITTÄMINEN JA POISTAMINEN
Varoitus! Poista akut aina työkalusta, kun asennat
osia, teet säätöjä, puhdistat, kannat tai kuljetat laitetta
tai kun laite ei ole käytössä. Akkujen poistaminen
estää tahattomat käynnistymiset, jotka voivat
aiheuttaa vakavan henkilövahingon.
Nosta akkukotelon kansi ylös ja liu’uta akku koloon,
kunnes se napsahtaa paikalleen, kuvat 11 ja 12.
(Huomioi, että akussa on koholla olevat liitäntäpiikit,
joten akku sopii koneeseen vain yhdellä tavalla). Toista
sama toiselle akulle. Jos konetta ei käytetä heti, älä
aseta avainta.
Irrota akku poistamalla avain, kuva13, painamalla akun
vapautuspainiketta ja vetämällä akku pois kolostaan.
SÄÄTIMET
KAKSITOIMINEN KYTKIN (KUVA 14)
Moottoria ohjataan kaksitoimisella kytkimellä
tahattomien käynnistysten välttämiseksi.
Käynnistä kone painamalla turvapainiketta (2) ja
vetämällä vipua (1).
VAROITUS! Moottorin käynnistäminen käynnistää
myös roottorin.
Moottori sammuu automaattisesti, kun vipu (1)
vapautetaan.

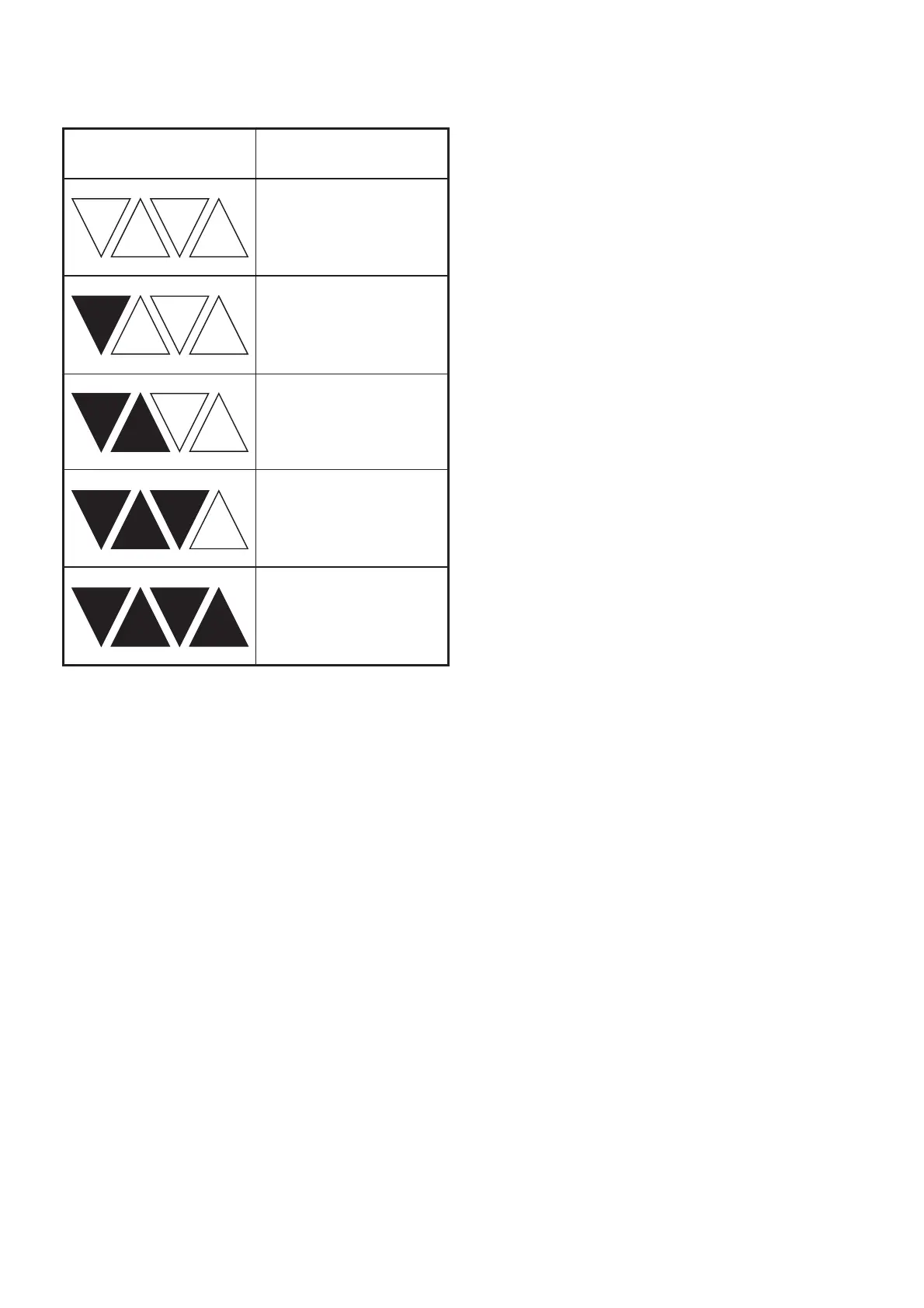

Lataustason merkkivalo Jäljellä oleva
varauksen määrä
0-10%
10-25%
25-50%
50-75%
75-100%
