FXA HCM450 - Page 19

18
M8 x 70
M8 x 55
x 2
x 1
B

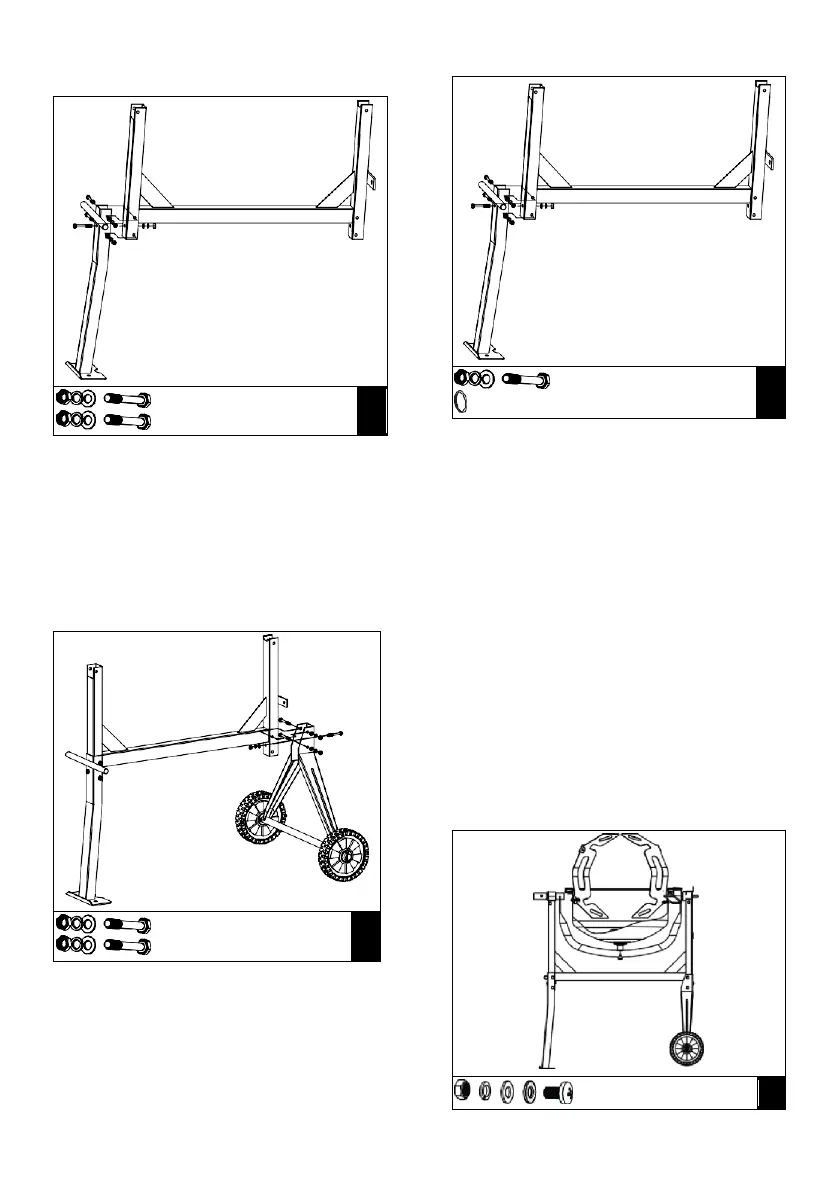

2. Rungon maatessa kyljellään kiinnitä
tukijalka kuvan mukaisesti. Aseta kaksi
M8X70-kuusiopulttia reikiin yhdeltä
puolelta, sitten litteät aluslevyt,
jousialuslevyt ja mutterit toiselta puolelta.
Ruuvaa myös M8X55-kuusiopultti jousi-
ja litteiden aluslevyjen kanssa rungossa
olevaan mutteriin. Kiristä.
M8 x 70
M8 x 55
x 2
x 1
C
3. Käännä runko ympäri ja kiinnitä akselirip
ustin pyörineen samalla tavalla.
4. Varmista, että kiristät kaikki pultit ja
mutterit.
RUMMUN POHJAOSA
M8 x 65
ᴓ42
x 2
x 1
D
1. Aseta laakeripukki akselille. Pidä se
paikallaan ᴓ42 spiraalirenkaalla.
2. Aseta varoen ja kahden hengen voimin
rummun pohjaosa kannatusvarsineen
jalustan sivutukien varaan kuvan
mukaisesti niin, että laakeripukit
menevät sivutuissa oleviin kanaviin.
Halkaisijaltaan suuremman akselin tulee
olla jalustan jalan puoleisessa päässä.
3. Kohdista kummaltakin sivulta
keskenään sivutuissa olevat reiät
laakeripukissa olevien reikien kanssa ja
laita toiselta puolelta M8X65-kuusiopultti,
sitten litteä aluslevy, jousialuslevy ja
mutteri toiselta puolelta. Kiristä
avaimella.
SEKOITINLAVAT
M8 x 65
x 2
E
