FXA HCM450 - Instrukcja Obsługi

92
M10 x 60
x 2
H

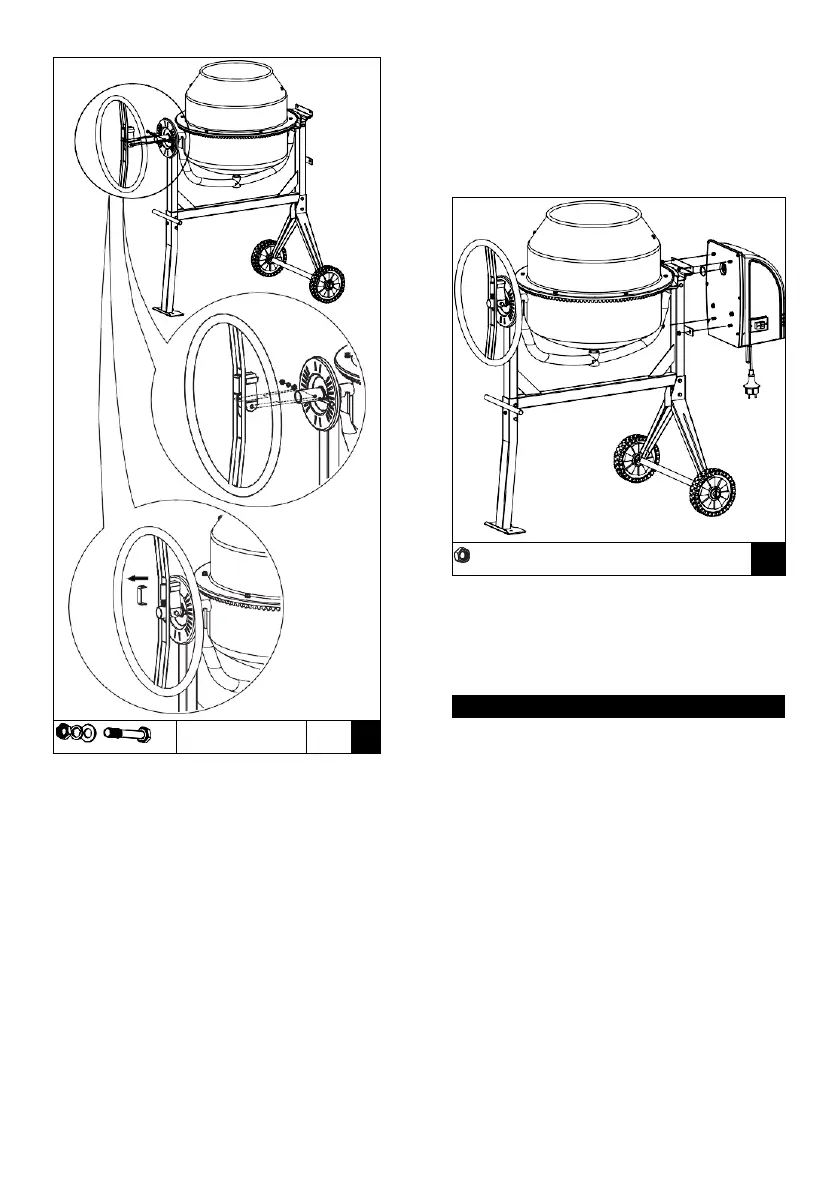

Sprężyna jest zaciskana w swoim uchwycie przy
użyciu płytki w kształcie litery U, w celu
łatwiejszego montażu. Wsunąć koło na wał
o większej średnicy do momentu aż otwory
w klamrze zostaną wyrównane z
wywierconym otworem. Wprowadzić śrubę
sześciokątną M10 X 60 i nałożyć z drugiej
strony nakrętkę wraz z podkładką płaską i
blokującą. Dokręcić nakrętkę mocno do
klamry, ale nie tak mocno, aby koło nie
mogło się obracać wokół śruby. Zwolnić
sprężynę wyjmując płytkę w kształcie litery
U.
UWAGA: Koło musi mieć możliwość obracania
się wokół śruby, tak aby zaczepy w
klamrze mogły się zaczepiać lub
wysuwać z otworów w płycie
blokującej.
OBUDOWA PRZEKŁADNI
M8
x 4
I
Wyrównując rowki klinowe, nasunąć obudowę
przekładni na wał zębaty. Przymocować
obudowę do ramy przy użyciu czterech nakrętek
M8.
INSTRUKCJA OBSŁUGI
PRZECHYLANIE BĘBNA
Sprężynowe koło przechylania z zaczepami
blokującymi zapewnia łatwe i skuteczne
sterowanie bębnem, który może zostać
zablokowany w pozycji mieszania,
wyładowywania i przechowywania.
