91
Luźno zamontować łopaty mieszające wewnątrz
bębna dolnego we wskazany sposób - w
podstawie bębna znajdują się dwa otwory, w
które można od zewnątrz włożyć śrubę M8 X 16.
Podkładkę skórzaną, płaską, blokującą i
nakrętkę należy luźno nałożyć od wewnątrz.
Podkładka skórzana powinna zostać
umieszczona pod łopatką w dole na bębnie.
UWAGA: Dwie strzałki zostały umieszczone na
górnym i dolnym bębnie, aby można
było je odpowiednio wyrównać. Jeśli
wystąpią jakiekolwiek trudności z
poprawnym umieszczeniem łopatek
mieszających, pomocne jest
tymczasowe zamontowanie bębna
górnego na górze bębna dolnego i
obracanie go do momentu
wyrównania się strzałek.
BĘBEN GÓRNY

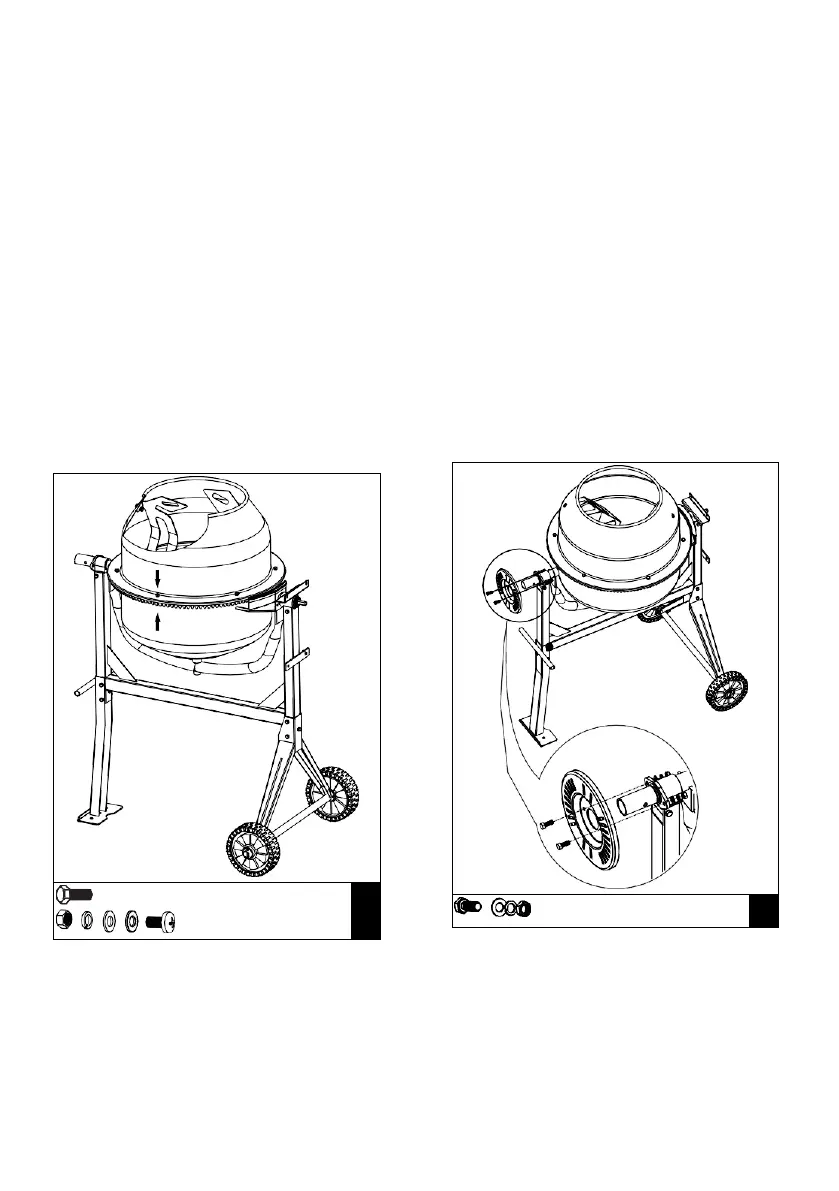

46. Umieścić bęben górny na bębnie dolnym
nad obręczą, upewniając się, że otwory
montażowe są wyrównane tak samo
dobrze jak strzałki.
Wkręcić śrubę sześciokątną M8 X 16 z
podkładką blokującą i płaską w każdy
otwór gwintowany w obręczy/pierścieniu.
Upewnić się, że dokręcanie jest
wykonywane stopniowo.
Przymocować łopaty mieszające do bębna
górnego wkładając dwie śruby z łbem
krzyżowym M8 X 16 od zewnątrz przez
otwory w bębnie.
Skórzana podkładka powinna zostać
umieszczona wewnątrz pomiędzy bębnem
a łopatką. Przymocować łopatkę
mieszającą od wewnątrz używając płaskiej
podkładki, podkładki sprężynowej i nakrętki.
Na koniec należy upewnić się, że górne i dolne
elementy mocujące łopatki mieszającej są
szczelne.
KOŁO PRZECHYLANIA
47. Wsunąć płytę blokującą nad wał o dużej
średnicy na końcu ramy z nogami z
obręczą skierowaną do wewnątrz, jak
przedstawiono na rysunku. Przymocować
przy użyciu dwóch śrub M8 X 25, każdą
wraz z nakrętką, podkładką blokującą i
płaską.
