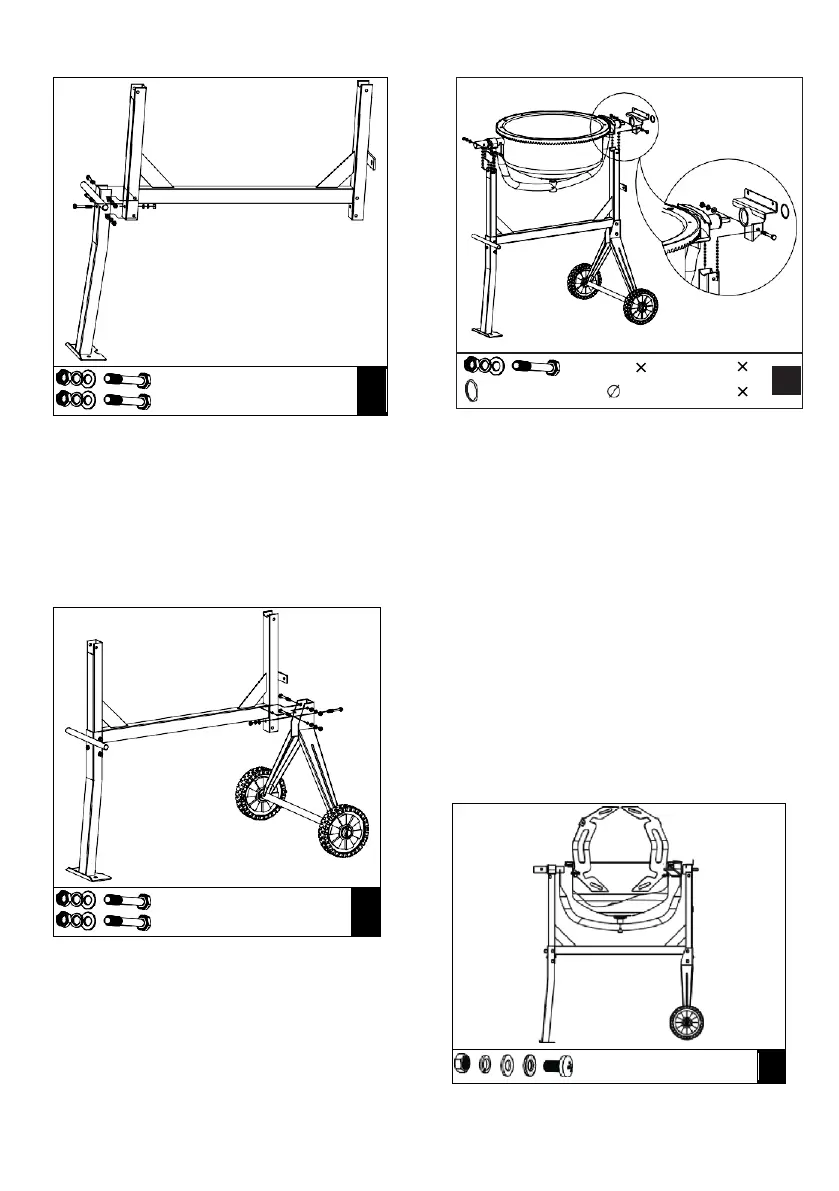

Położyć ramę na boku i przyczepić nogę
wsporczą we wskazany sposób. Włożyć
dwie śruby sześciokątne M8 X 70 przez
otwory z jednej strony, a następnie
podkładki płaskie, podkładki blokujące i
nakrętki z drugiej strony. Dokręcić również
śrubę sześciokątną M8 X 55 z podkładką
blokującą i płaską do nakrętki na ramie.
Dokręcić.
Obrócić ramę na drugą stronę i przymocować
uchwyt osi z kołami w ten sam sposób.
Upewnić się, że wszystkie śruby i nakrętki
zostały dokręcone.
BĘBEN DOLNY
45. Nasunąć blok łożyskowy na wał.
Przytrzymać w tym miejscu przy użyciu
pierścienia spiralnego ᴓ42
Bęben dolny wraz z ramieniem wsporczym
powinien zostać ostrożnie umieszczony
przez dwie osoby na podporach bocznych
stojaka w sposób pokazany na rysunku,
tak aby bloki łożysk zostały wsunięte w
kanały podpór bocznych. Wał o większej
średnicy powinien znajdować się po stronie
stojaka z nóżkami.
Po obu stronach wyrównać otwory w podporze
bocznej z tymi w bloku łożyska i włożyć
dwie śruby sześciokątne M8 X 65 z jednej
strony, a następnie podkładkę płaską,
podkładkę blokującą i nakrętkę z drugiej
strony. Dokręcić przy użyciu klucza.
ŁOPATY MIESZAJĄCE
