FXA HCM450 - Page 31

30
M8 x 70
M8 x 55
x 2
x 1
B

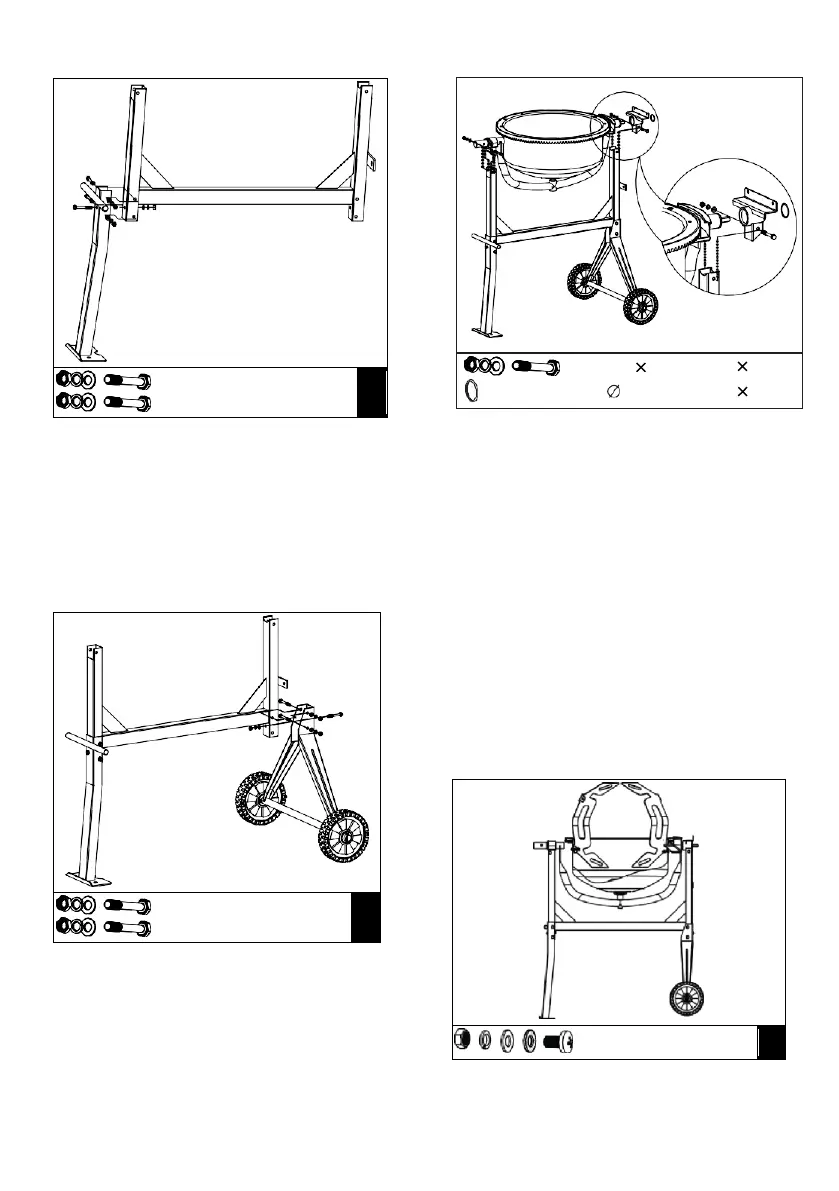

6. När ramen ligger på sidan, fäst
stödbenen enligt bilden. Sätt i två
M8X70-hexbultar genom hålen från ena
sidan och sedan platta brickor,
låsbrickor och muttrar från andra sidan.
Skruva även i en M8X55-hexbult med
låsbrickor och platta bricka i muttern på
ramen. Dra åt.
M8 x 70
M8 x 55
x 2
x 1
C
7. Vänd på ramen och fäst axelhållaren
med hjul på samma sätt
8. Se till att muttrar och bultar är åtdragna.
DEN UNDRE TRUMMAN
9. Skjut lagerblocket på skaftet. Håll den
på plats med ᴓ42 spiralring
10. Med hjälp av två personer och med
omsorg, fäst den undre trumman med
supportarm på sidostödet av stativet
som visas på bilden, så att lagerblocken
går in i kanalerna försedda med
sidostödet. Skaftet med större diameter
ska vara på slutet av stativets ben.
11. Rada upp hålen på båda sidorna i
sidostödet med de i lagerblocket och
sätt i en M8X65-hexbult från ena sidan
och en platt bricka, låsbricka och mutter
från andra sidan. Dra åt med nyckel.
BLANDARENS KNIVAR
M8 x 65
x 2
E
1
M8 65
42
2
