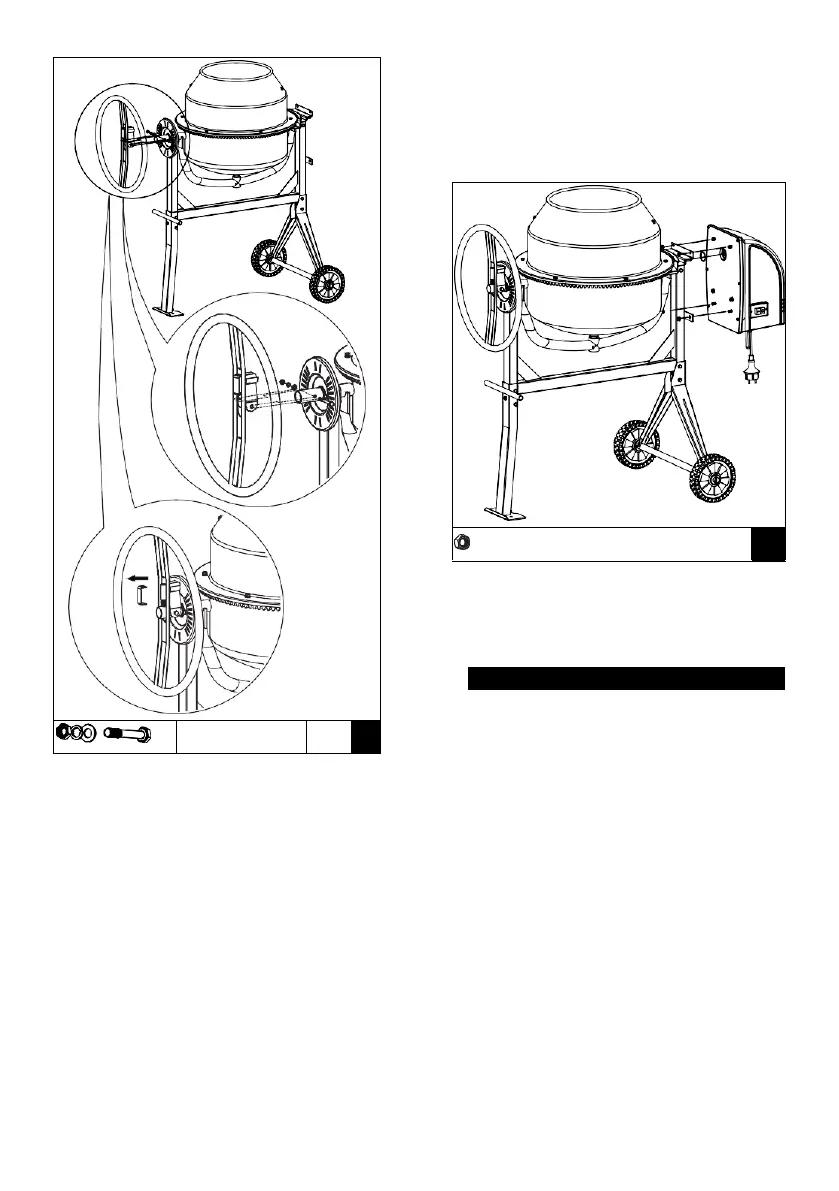

18. Fjädern kläms i sin hållare med en U-
formad platta för enklare montering.
Skjut hjulet över skaftet med större
diameter tills hålen i hållaren är i linje
med de borrade hålen. Sätt i en
M10X60-hexbult och skruv på en mutter
med platta bricka och låsbrickor från
den andra sidan. Skruva åt muttern mot
hållaren ordentligt, men inte så hårt så
att den förhindrar hjulet från att snurra
runt bulten. Frigör fjädern genom att ta
bort den U-formade plattan.
OBS! Hjulet måste kunna snurra runt
bulten så att flänsarna på hållaren
kan kopplas i och kopplas ur från
öppningarna på låsplattan.
VEVHUSET
Med kilspåren i linje, skjut vevhuset över
kugghjulsaxeln. Säkra huset till ramen med
fyra M8-muttrar.
BRUKSANVISNING
LUTNING AV TRUMMA
Det fjäderladdade tipphjulet med låsflänsar
ger en enkel positiv kontroll av trumman som
kan ställas in till positionen blanda, tömma
och förvarad.
