78
M8 x 70
M8 x 55
x 2
x 1
B

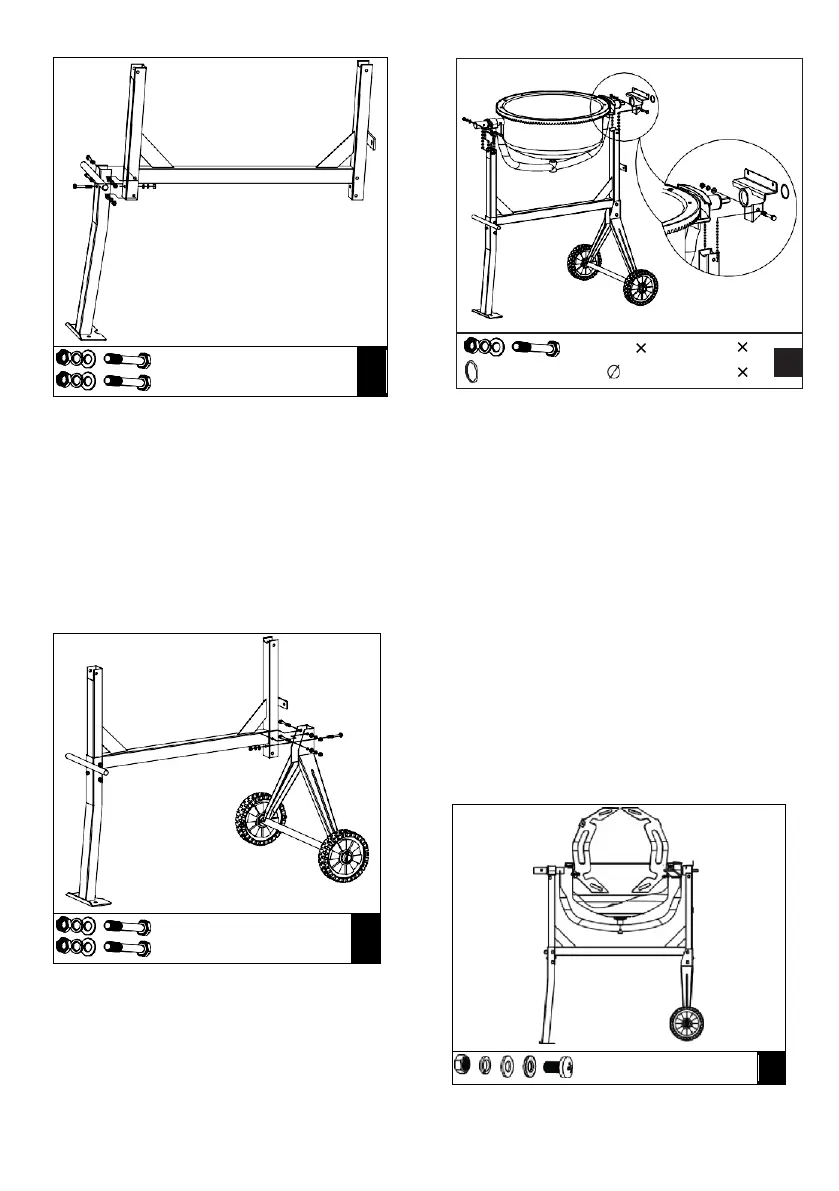

Rėmą paguldę ant šono pritvirtinkite atraminę
koją, kaip parodyta. Per angas vienoje
pusėje prakiškite du M8X70
šešiabriaunius varžtus, tada iš kitos
pusės užmaukite plokščias poveržles,
fiksavimo poveržles ir užsukite veržles.
Taip pat įsukite M8X55 šešiabriaunį
varžtą į rėmą su fiksavimo poveržle ir
plokščia poveržle, užsukite veržlę.
Priveržkite.
M8 x 70
M8 x 55
x 2
x 1
C
Rėmą apverskite ir tokiu pačiu būdu
pritvirtinkite ašį su ratais.
Pasirūpinkite, kad visi varžtai ir veržlės būtų
gerai priveržti.
APATINIS BŪGNAS
41. Guolių bloką užmaukite ant veleno.
Įtvirtinkite vietoje, naudodami ᴓ42
spiralinį žiedą
Dviese atsargiai uždėkite apatinį būgną su
atramine svirtimi ant stovo šoninių
atramų, kaip parodyta, kad guolių blokai
įsistatytų į griovelius šoninėse atramose.
Didesnio skersmens velenas turi būti
stovo pusėje su koja.
Abiejose pusėse sulygiuokite šoninių atramų
angas su guolių blokų angomis ir iš
vienos pusės įstatykite po M8X65
šešiabriaunį varžtą, tada iš kitos pusės
užmaukite plokščią poveržlę ir fiksavimo
poveržlę, užsukite veržlę. Priveržkite
veržliarakčiu.
MAIŠYMO MENTĖS
M8 x 65
x 2
E
1
2
M8 65
42
D
