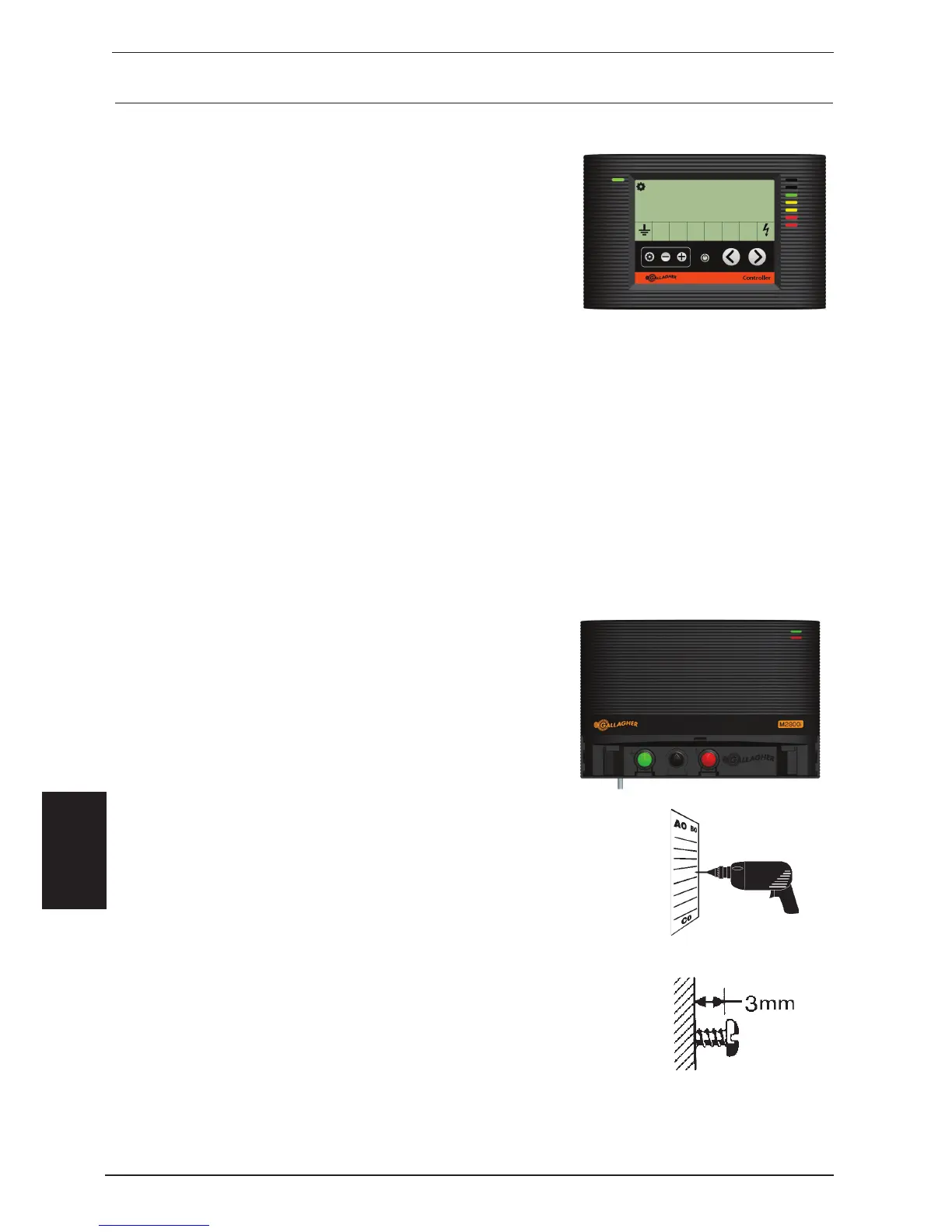

GUÍA DE INSTALACIÓN
Controlador del energizador
Monte el controlador en una superfi cie plana a
unos 3 m del energizador o hasta 50 m si u liza
un cable alargador RJ-12*. El controlador es
adecuado para su uso en interiores y exteriores.
Alterna vamente, el soporte en la parte trasera
del controlador se puede extender, lo que
permite pararlo en un escritorio o banco.
a) Quite el protector negro del controlador
para acceder a los 4 agujeros de montaje situados en cada esquina. Los 4
tornillos se encuentran en la superfi cie trasera del controlador.
b) U lizando la plan lla de la úl ma página como guía, taladre 4 agujeros de 2,5
mm (A,B,C y D).
c) Fije los tornillos en la pared, a través de los cuatro orifi cios de montaje
situados en cada esquina. Coloque el protector negro en el controlador.
d) Lleve el cable del controlador hasta el energizador y enchúfelo en el conector
de datos situado en la tapa trasera.
Paso 1. Instalación del energizador
Monte el energizador en una pared, bajo techo,
fuera del alcance de los niños. Instálelo donde
no haya riesgo de que se incendie o sufra un
daño mecánico. Si es posible, instálelo lejos
de equipos eléctricos pesados, p. ej. bombas u
otros equipos que puedan causar interferencia
eléctrica.
a) U lizando la plan lla de la úl ma página, taladre 2
agujeros de 4 mm (E y F).
b) Fije los tornillos provistos en la pared, dejando la
cabeza de los tornillos unos 3mm fuera de la pared.
c) Coloque el energizador sobre los tornillos de montaje y
deslícelo sobre ellos.
d) Quite la tapa naranja de los terminales para ver lo
s
terminales de la cerca, de la puesta a  erra y de referencia de  erra.
*
Para conseguir mayores distancias de hasta 200 m, se necesita un cable de menor resistencia.
