17
Nederlands

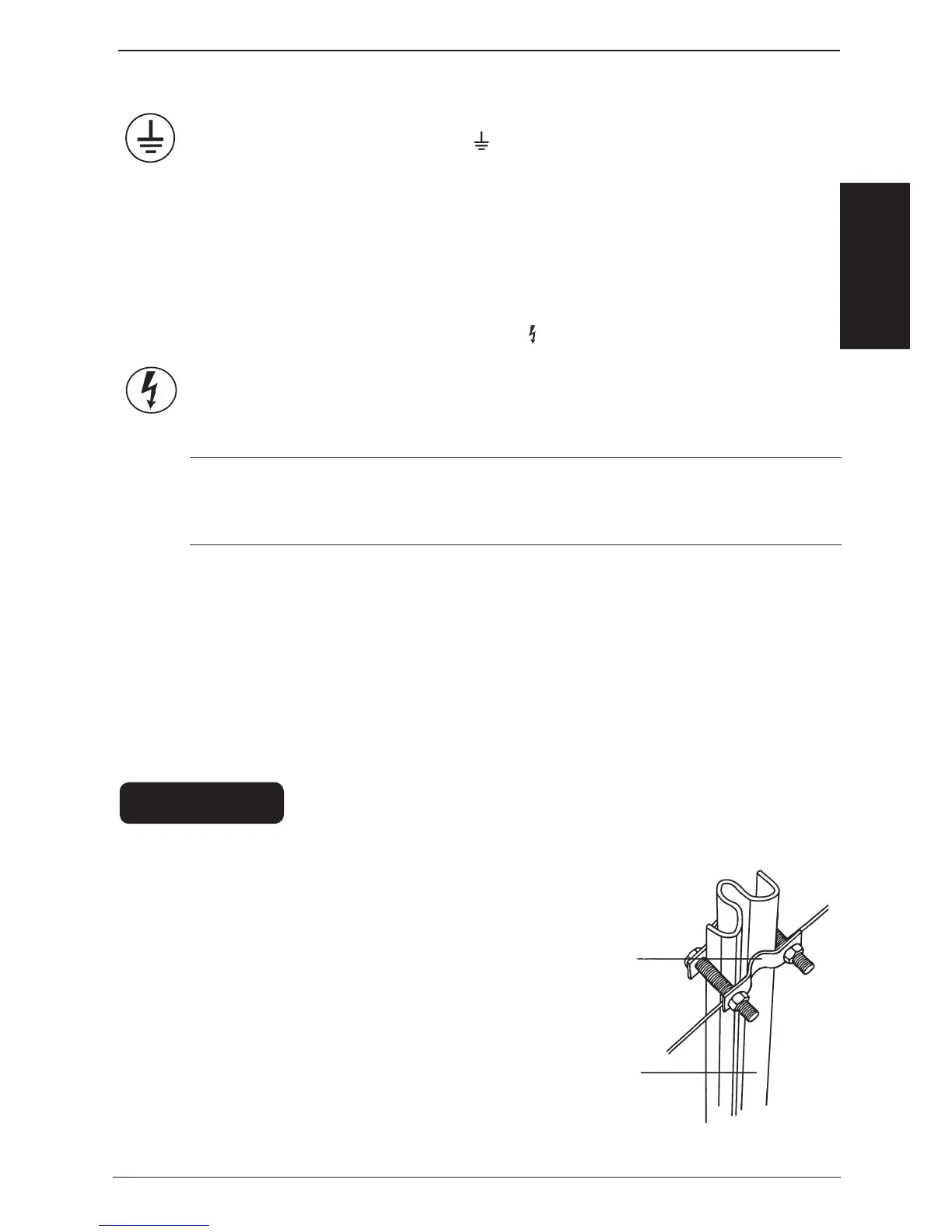

Stap 2: Verbinding met aardingssysteem
Verwijder 5cm van de kunststof mantel van één kant van grondkabel (066097) a)
en sluit deze aan op de groene (
) aansluitknop op het schrikdraadapparaat.
Maak de kabel vast aan het aardingssysteem door 10cm van de isola e van de b)
kabel bij alle aardpennen (066097) te verwijderen, waarna u de blootliggende
draad verankert met elke aardpen met behulp van de bijgeleverde aardklem.
Draai de klem vast.c)
Stap 3: Sluit de afrastering aan
Sluit de rode aansluitknop afrastering (a) ) van het schrikdraadapparaat met de
grondkabel (096278/1610) aan op de afrastering).
Beves g het andere eind van de kabel met een draadklem (010851) aan de b)
afrastering).
Belangrijk: Als u de informa e van de uitgangsspanning wilt gebruiken, ga dan naar
de sec e ‘Begrijp uw schrikdraadapparaat: LED-staafdiagram uitgangsspanning’ op
pagina 19.
Stap 4: Zet het schrikdraadapparaat aan
Sluit het schrikdraadapparaat aan op een wandcontactdoos en zet hem AAN.a)
Controleer of de Aan-indicator op de voorzijde van het schrikdraadapparaat b)
groen is.
HANDIGE TIP
Zoek een loca e voor het aardingssysteem in con nu
voch ge grond, bij voorkeur mineraalhoudend, en uit
de buurt van gebouwen. Installeer het aardingssysteem
tenminste 10 meter verwijderd van bestaande aar-
dingsinstalla es, telefoonkabels of stroomkabels.
Een goed aardingssysteem bestaat uit 2 meter lange
gegalvaniseerde aardpennen met aardklem (029181),
3 meter van elkaar verwijderd in de grond geplaatst,
verbonden via de aardklem met behulp van dubbel
geïsoleerde ondergrondkabel van 1,6mm. Gebruik
niet-corroderende materialen. Als het aardingssysteem
zich op grotere afstand van het schrikdraadapparaat
bevindt (100m of meer), gebruik dan dubbel geïsoleerde
grondkabel van 2,5mm.
G8760
G8790
