GUÍA DE INSTALACIÓN
Operación a corriente de red

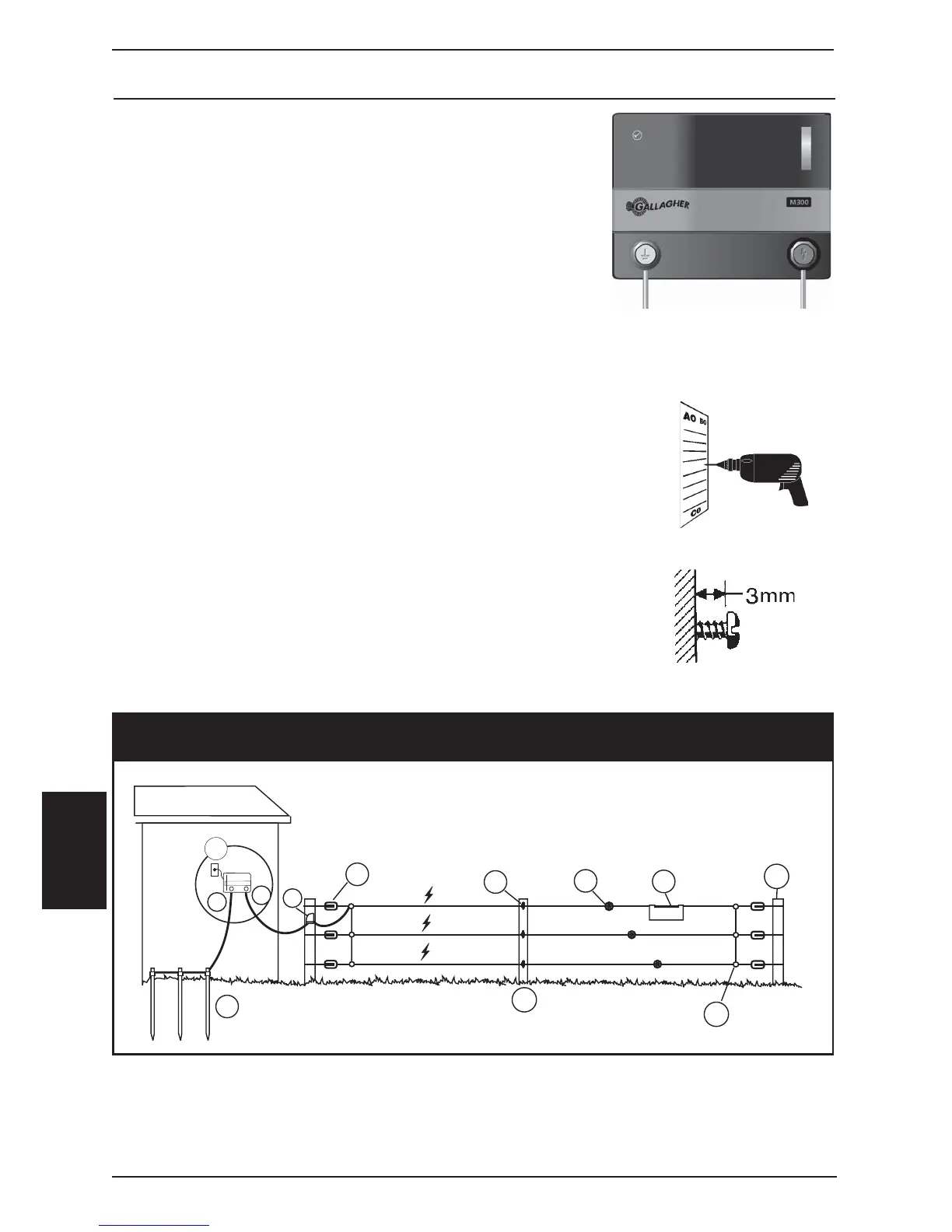

Paso 1: Instalación del Energizador
Montar el Energizador en una pared, bajo techo, fuera
del alcance de los niños. Instalar donde no haya riesgo
que sufra daño mecánico o de fuego al Energizador.
Si es posible, instalar lejos de otro equipo eléctrico
pesado, ej. bombas de agua o otras cosas que puede causar interferencia eléctrica.
Nota: Instalar el Energizador en un lugar u lizado frecuentemente. Las pantallas y
alarmas dan información valuable que pueden ahorrar  empo y
ayudan a prevenir problemas caros.
U lizando la plan lla de la úl ma página, taladre a)
agujeros de 2 x 4mm (5/32”) (A & B).
Fije los tornillos suministrados en la pared dejando la b)
cabeza de los mismos fuera de la pared unos 3mm.
Coloque el Energizador y deslicelo sobre los tornillos.c)
1 Energizador
2 Pica de  erra
3 Aislador de esquina
4 Aislador de poste
9 Interruptor corriente
10 Abrazaderas de unión
11 Poste de esquina
12 Poste de línea
5 Tensor de alambre
6 Letrero de advertencia
7 Cable de  erra (verde)
8 Cable de corriente (rojo)
1
2
8
7
9
10
12
11
3
4
5
6
Cerca permanente
b
a
