Gallagher 3E0682 Mains Energizer User Manual
25
Français

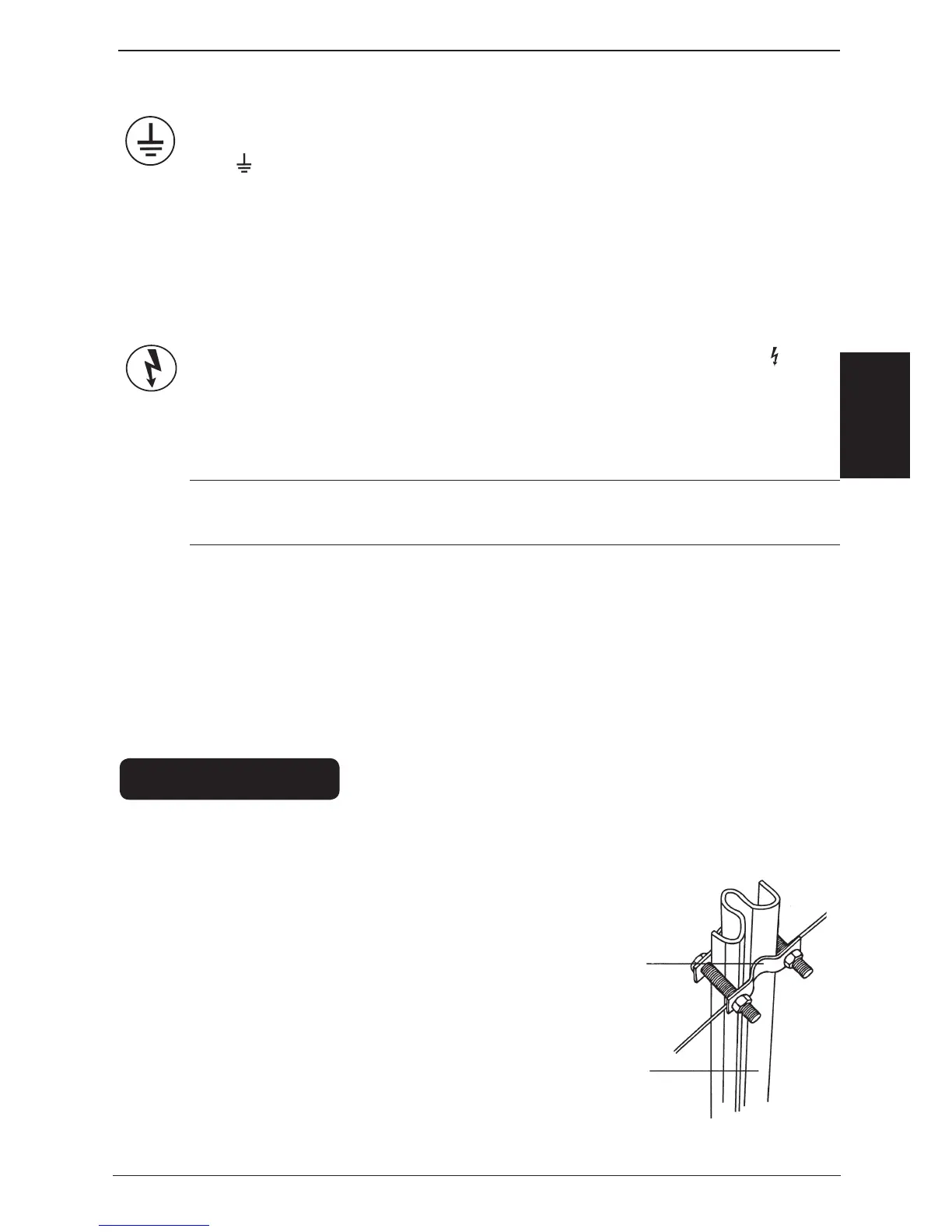

Étape 2: Raccordement au système de mise à la terre
Sur une extrémité du câble doublement isolé,(096278/1610), enlevez 5cm de la a)
gaine plas que et reliez-la à la borne de raccordement verte
(
) de l’électrifi cateur.
Installez le câble sur le système de mise à la terre en dénudant 10 cm de câble b)
et en fi xant le fi l dénudé à chaque prise de terre (4400) à l’aide de colliers de
serrage (4403).
Serrez bien les colliers.c)
Étape 3: Raccordement de la clôture
Raccordez le câble doublement isolé (096278/1610) à la borne rouge a) ( ) de
l’électrifi cateur.
Fixez l’autre extrémité du câble à l’aide d’un boulon d’assemblage (1603) sur la b)
clôture.
Important: Si vous désirez u liser les informa ons rela ves à la tension de sor e,
voir la sec on “Votre électrifi cateur: Graphique à barres Tension de sor e“ (p.29).
Étape 4: Mettez l’électrificateur de clôture en marche
Raccordez l’électrifi cateur de clôture à une prise murale et me ez-le en a)
posi on MARCHE
Vérifi ez que le voyant LED de mise sous tension, sur le devant de b)
l’électrifi cateur, soit vert.
CONSEIL PRATIQUE
Pour votre système de mise à la terre, recherchez
un emplacement constamment humide, très fer le,
présentant une importante salinité et situé de
préférence à une certaine distance des étables. Installez
le système de mise à la terre à au moins 10 m (33 ) de
tout câble de secteur, câble téléphonique, conduite
d’eau ou mise à la terre de bâ ment.
Le meilleur disposi f pour la mise à la terre se compose
de ges de terre galvanisées de 2 m de longueur ou
du kit de mise à la terre Bentonite avec un seul câble
doublement isolé (G6270) de 3 mètres, bon conducteur,
relié à l’électrifi cateur. NE PAS u liser de matériels
suscep bles de rouiller. U lisez la référence G6272 ou 2
câbles parallèles G6270 pour des distances supérieures à
100 mètres.
G8760
G8790
