21
F
Conseils d’utilisation pour les pompes
d’évacuation pour eaux claires
A la livraison, les pieds pivotants de la
pompe sont réglés sur le mode aspiration
à plat (1 mm).
v Pour un service en mode normal, régler les
pieds sur 5 mm en les pivotant de 180°.
La pompe est soulevée de 5 mm.
v Déboucher la conduite de refoulement avant
la mise en marche.
Disjoncteur thermique
La pompe est équipée d’un disjoncteur thermi-
que intégré au moteur qui arrête la pompe en
cas de surchauffe. La pompe se remet en
marche automatiquement après refroidisse-
ment (voir 7. Incidents de fonctionnement).

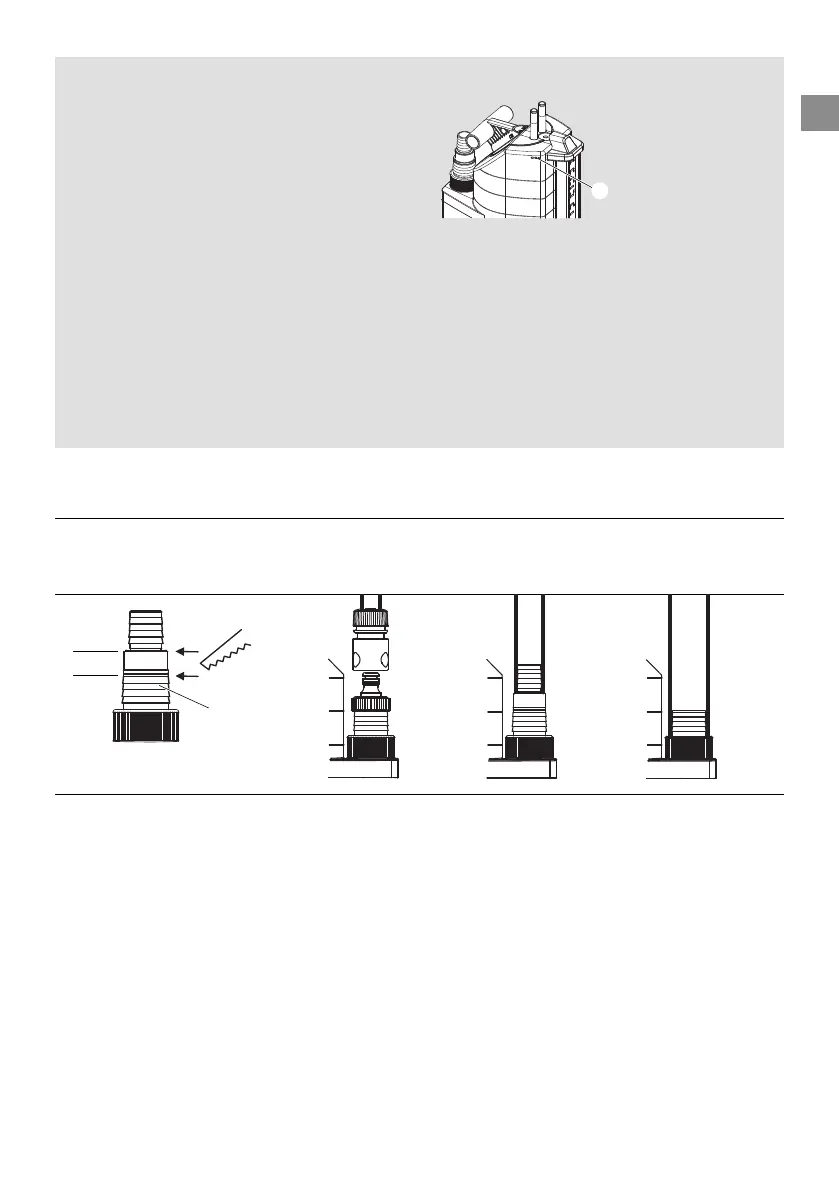

Système de purge automatique
Le système de
purge permet
d’évacuer une
éventuelle poche
d’air logée dans
la pompe.
Si la pompe n’est immergée qu’à moitié, l’eau
peut s’écouler par les orifices de purge
1
.
Cela ne signifie pas un défaut de la pompe
mais sert au bon fonctionnement de la purge
d’air automatique.
1
3. Mise en service
13 mm (
¹⁄₂
"
)
Diamètre du tuyau 16 mm (
⁵⁄₈
"
) 25 mm (1
"
) 38 mm (1
¹⁄₂
"
)
19 mm (
³⁄₄
"
)
Vissage de l’embout
universel
2
Raccordement du tuyau Détacher le raccord Ne pas détacher Détacher les deux
supérieur de
a
. de raccord. raccords supérieurs de
b
.
Pour les diamètres de tuyaux 13 mm à 19 mm, les ensembles
de raccordement suivants sont nécessaires :
13 mm (
¹⁄₂
"
) : kit de raccordement GARDENA, réf. 1750
16 mm (
⁵⁄₈
"
) : nez de robinet GARDENA, réf. (2)902, et
raccord rapide GARDENA, réf. (2)916
19 mm (
³⁄₄
"
) : kit de raccordement GARDENA, réf. 1752
Pour obtenir la capacité maximale de refoulement, utilisez un
tuyau de 38 mm (1
¹⁄₂
"
).
L’embout universel
2
permet de raccorder tous les tuyaux indi-
qués dans le tableau ci-dessus.
1. Détacher le raccord non requis de l’embout universel
2
suivant le raccordement du tuyau.
2
a
b
Raccordement du tuyau :
