2
Retire o revestimento de proteção da parte posterior do
modelo e cole-o no sítio onde pretende montar o dispositivo.
3
Com uma broca de
7
/
16
pol. (11 mm), faça um ou mais
orifícios no interior dos cantos da linha sólida no modelo, de
forma a preparar a superfície de montagem para o corte.
4
Com uma serra tico-tico, corte a superfície de montagem ao
longo da linha cheia marcada no modelo.
5
Coloque o dispositivo na abertura para testar a dimensão.
6
Se necessário, utilize uma lima e lixa para ajustar a
dimensão da abertura.
7
Quando o dispositivo
À
couber corretamente na abertura,
certifique-se de que os orifícios de montagem do dispositivo
estão alinhados com os orifícios do piloto
Á
do modelo.
8
Se os orifícios de montagem do dispositivo não se alinharem,
marque as novas localizações dos orifícios do piloto.
9
Utilizando uma broca de
3
/
32
pol. (2,5 mm) ou uma broca
apropriada para a superfície de montagem, faça os orifícios
do piloto.
10
Retire o modelo da superfície de montagem.
11
Se não tiver acesso à parte posterior do dispositivo depois
de o montar, ligue todos os cabos necessários ao dispositivo
antes de o colocar na abertura.
12
Introduza o dispositivo na abertura.
13

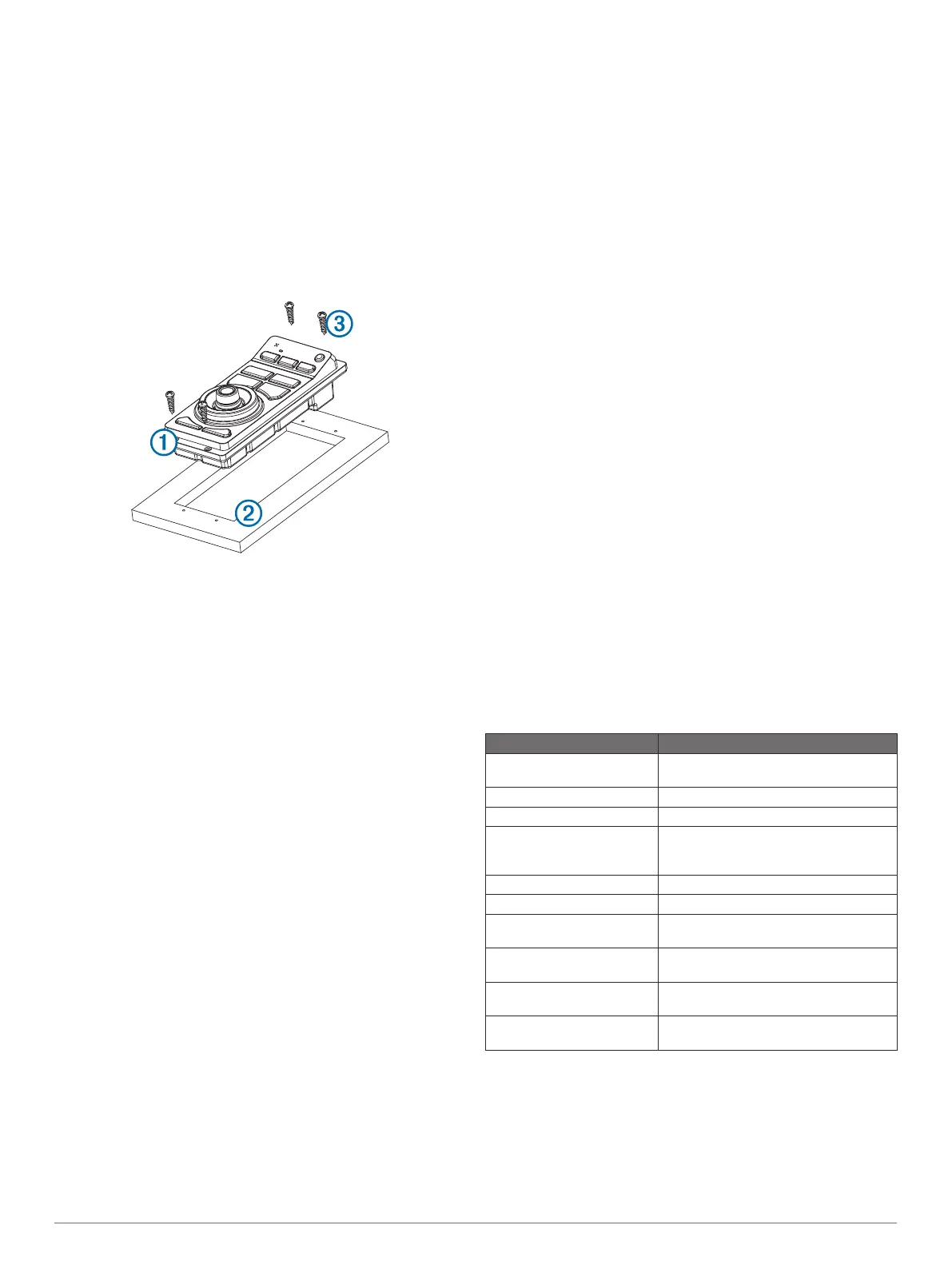

Fixe o dispositivo à superfície de montagem utilizando os
parafusos
Â
incluídos.
14
Instale o rebordo decorativo encaixando-o na posição, em
redor das extremidades do dispositivo.
Considerações sobre as ligações e os cabos
• Para um encaminhamento mais fácil dos cabos, os cabos de
alimentação e da Rede Marítima Garmin são embalados sem
os anéis de aperto instalados. É necessário encaminhar os
cabos antes de instalar os anéis de aperto.
• Depois de colocar um anel de aperto num cabo, deve
certificar-se de que o anel de aperto está bem fixado e de
que o O-ring está na posição correta, de forma a manter a
ligação de alimentação ou de dados segura.
• O dispositivo deverá ser ligado à mesma fonte de energia
dos outros dispositivos na mesma Rede Marítima Garmin. Se
tal não for possível, todos os dispositivos têm de ser ligados
à mesma massa.
Ligar o GRID à Rede Marítima Garmin
O GRID não é compatível com plotters cartográficos Garmin
anteriores à série GPSMAP 8000 e GPSMAP 8500.
O GRID não precisa de ser ligado diretamente ao dispositivo
que pretende controlar com o GRID. Pode ser atribuído a
qualquer dispositivo compatível ligado à mesma Rede Marítima
Garmin.
1
Ligue o GRID a um dispositivo Garmin na Rede Marítima
Garmin utilizando um cabo da Rede Marítima Garmin.
2
Depois de instalar os restantes dispositivos na Rede
Marítima Garmin, utilize o software para atribuir o GRID a um
dispositivo Garmin compatível.
Emparelhar o dispositivo remoto de entrada
GRID com o plotter cartográfico
Para poder utilizar um dispositivo remoto de entrada GRID com
um plotter cartográfico, tem de emparelhar os dispositivos.
Pode iniciar o emparelhamento dos dispositivos no plotter
cartográfico ou no dispositivo remoto de entrada GRID.
Emparelhar o dispositivo GRID com o plotter
cartográfico do dispositivo GRID
1
No dispositivo remoto de entrada GRID, prima + e HOME
(Início) ao mesmo tempo.
Abre-se uma página de seleção em todos os plotters
cartográficos na rede marítima Garmin.
2
Rode o volante no dispositivo remoto de entrada GRID para
destacar Selec. no plotter cartográfico que pretende
controlar com o dispositivo remoto de entrada GRID.
3
Prima SELECT (Selecionar).
Emparelhar o dispositivo GRID com o plotter
cartográfico do plotter cartográfico
1
Selecione Definições > Sistema > Informações de
estações > Emparelhar com o GRID™ > Adicionar.
2
No dispositivo remoto de entrada GRID, prima SELECT
(Selecionar).
Rodar o joystick GRID
Em determinadas situações de instalação, pode rodar a
orientação do joystick GRID.
1
Selecione Definições > Comunicações > Rede Marítima.
2
Selecione o dispositivo GRID.
Especificações do GRID
Especificação Medida
Dimensões (L×A×P) 3
1
/
16
× 6
7
/
8
× 2
3
/
8
pol. (77 × 174,8 × 60
mm)
Peso 9,1 oz. (258 g)
Intervalo de temperatura De 5° a 158 °F (de -15° a 70 °C)
Material Totalmente estanque, plástico de alto
impacto, à prova de água de acordo
com as normas IEC 60529 IPX7
Tensão de entrada 10–35 Vcc
Fusível 7,5 A, 42 V de ação rápida
Utilização máxima de
corrente a 10 Vcc
2,8 W
Consumo típico de corrente
a 12 Vcc
100 mA
Consumo máximo de
corrente a 12 Vcc
280 mA
Distância de segurança em
relação à bússola
14 pol. (356 mm)
