GRID
™
安装说明
重要安全信息
警告
请参阅产品包装盒中的重要安全和产品信息指南，了解产品警告和
其他重要信息。
连接电源线时，请勿去除内联保险丝支架。 为了防止可能出现因
着火或过热导致的伤害或产品损坏，必须按产品规格中的指示使用
合适的保险丝。 此外，如果连接电源线时不使用合适的保险丝，
将失去获得相关保修的权利。
小心
在钻孔、切割或研磨时总是戴上防护眼镜、护耳用具和防尘面具。
注意
钻孔或切割时，始终检查表面反面的情况。
为了获得最佳性能并避免损坏船只，请按照这些说明安装设备。
请阅读所有安装说明，然后继续安装。 如果您在安装时遇到困难，
请联系 Garmin 产品支持。
注册设备
立即完成我们的在线注册，帮助我们更好地为您提供支持。
• 转至 http://my.garmin.com。
• 将原始销售收据或其复印件保存在安全位置。
联系 Garmin 产品支持
• 访问 www.garmin.com/support 以获取国内支持信息。
• 在美国，请拨打 913-397-8200 或 1-800-800-1020。
• 在英国，请拨打 0808 238 0000。
• 在欧洲，请拨打 +44 (0) 870 850 1241。
软件更新
安装设备或将附件添加至该设备时，您可能需要更新设备软件。
将新软件加载到存储卡上
1
将存储卡插入计算机上的卡插槽中。
2
访问 www.garmin.com/support/software/marine.html。
3
选择 GPSMAP 系列，含 SD 卡旁边的 下载。
4
阅读并同意条款。
5
选择 下载。
6
选择 运行。
7
选择与内存卡相关联的驱动器，然后选择 下一个 > 完成。
更新设备软件
在更新软件之前，您必须获取软体更新存储卡或将最新软件加载到
存储卡上。
1
开启海图仪。
2
主页屏幕出现后，将存储卡插入卡插槽。
注： 为使显示软件更新说明显示出来，在插入存储卡之前，设
备必须已完全启动。
3
按照屏幕上的说明进行操作。
4
等待几分钟，以完成软件更新过程。
5
设备提示时，将存储卡留在原置，并手动重新启动海图仪。
6
取出存储卡。
注： 如果在设备完全重新启动之前取出存储卡，则软件更新可
能不完整。
所需工具
• 钻机和钻头
• 2 号十字螺丝刀
• 线锯机或旋转工具
• 锉刀和砂纸
• 海事密封剂（可选）
安装注意事项
注意
应该将此设备安装在不处于极端温度或条件下的位置中。 此设备
的温度范围在产品规格中列出。 如果长时间处于超过指定温度范
围的温度下，对于存放和操作两种情况，都可能导致设备发生故
障。 极端温度导致的损坏和相关后果不在保修服务范围内。
可以使用随附的硬件将此设备安装在仪表板或其它表面上。 选择
安装位置时，请遵循以下注意事项。
• 设备应安装在可接触到的位置中。 您必须能迅速接触到操纵杆
和按钮，才能与指定的导航设备互动。
• 为避免干扰磁罗盘，设备与罗盘的距离不应小于产品规格中列
出的罗盘安全距离值。
• 此位置必需有足够空间可供布线和连接电缆。
安装设备
注意
切割孔以通过嵌入方式安装设备时，请小心。 壳体与安装孔之间
只有很小的间距，切孔过大可能会在安装后影响设备的稳定性。
如果使用螺丝将托架安装到玻璃纤维上，建议使用锥口钻钻头仅在
顶部凝胶层钻一个埋头孔。 这有助于避免在拧紧螺丝时，凝胶层
发生任何裂化。
随附的模板和硬件可用于将设备安装到选定位置。
1
修剪嵌入式安装模板，确保其适合您要在其中嵌入安装设备的
位置。
2
从模板背面取下保护衬垫，并将其粘附到要在其中安装设备的
位置。
3
使用
7
/
16
英寸（11 毫米）钻头，在模板实线角内钻一个或多个
孔，以使安装表面准备切割。
4
使用线锯机，沿着模板上指定的实线切割安装表面。
5
将设备放在开口处以测试是否合适。
6
如有必要，使用锉刀和砂纸进一步调整开口的大小。

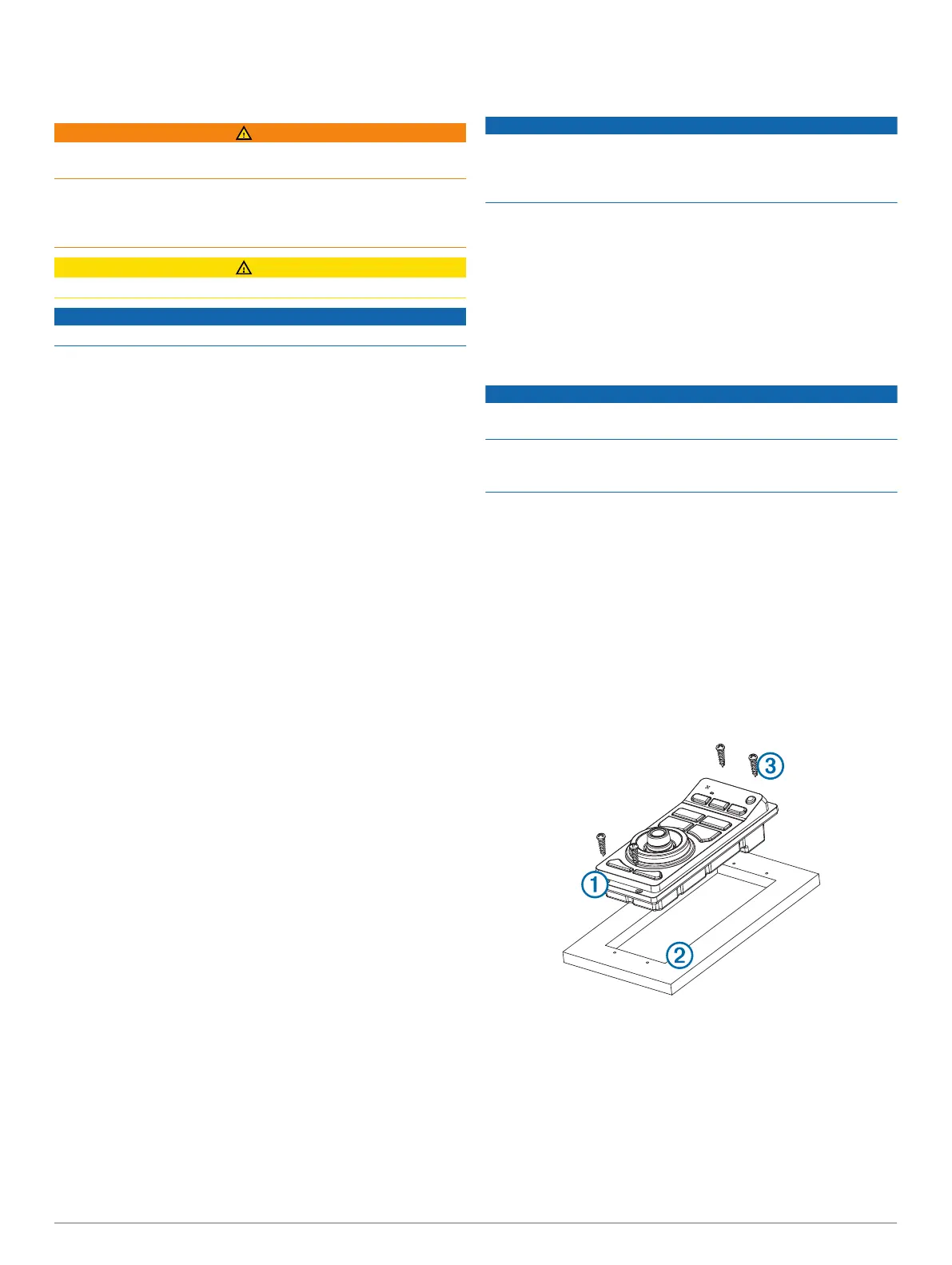

7
设备
À
完全适合开口后，确保设备上的安装孔与模板上的定位
孔
Á
对齐。
8
如果设备上的安装孔未对齐，请标记新的定位孔位置。
9
使用
3
/
32
英寸（2.5 毫米）钻头或适用于安装表面的钻头，钻出
定位孔。
10
从安装表面卸下模板。
11
如果您在安装之后无法接触设备背面，将所有必需的电缆安装
至设备，然后再将设备放入开口中。
12
将设备放入开口处。
13
使用随附的螺丝
Â
将设备固定至安装表面。
14
将装饰性边框卡入设备边缘以进行安装。
安装说明 37
