3
Com uma broca de
7
/
16
pol. (11 mm) faça um ou mais furos
dentro dos cantos da linha sólida do modelo para preparar a
superfície de montagem para o corte.
4
Com uma serra, corte a superfície de montagem ao longo da
parte interna da linha sólida indicada no modelo.
5
Coloque o dispositivo no corte para testar o ajuste.
6
Se necessário, use uma lixa para refinar o tamanho do corte.
7

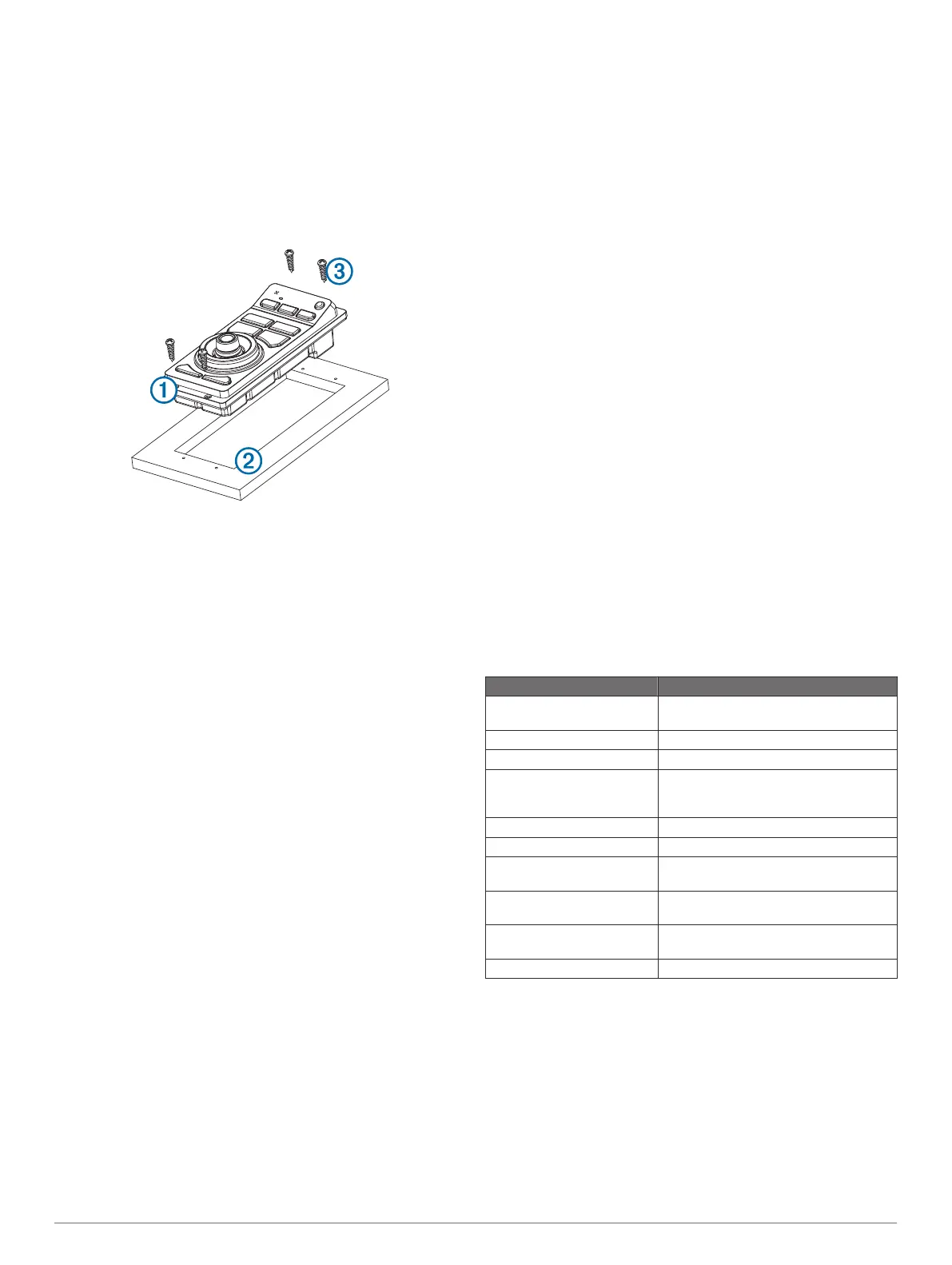

Depois que o dispositivo
À
se encaixar corretamente no
corte, certifique-se de que os furos de montagem do
dispositivo se alinhem com os orifícios-piloto
Á
do modelo.
8
Se os furos de montagem do dispositivo não se alinharem,
marque os locais dos novos orifícios-piloto.
9
Com uma broca de
3
/
32
pol. (2,5 mm) ou uma broca
apropriada para a superfície de montagem, fure os orifícios-
piloto.
10
Remova o modelo da superfície de montagem.
11
Se você não tiver acesso à parte posterior do dispositivo
depois de montá-lo, conecte todos os cabos necessários ao
dispositivo antes de colocá-lo no corte.
12
Coloque o dispositivo no corte.
13
Fixe o dispositivo na superfície de montagem usando os
parafusos incluídos
Â
.
14
Instale o painel decorativo encaixando-o ao redor das bordas
do dispositivo.
Considerações sobre conexão e cabo
Para facilitar o direcionamento do cabo, os cabos de
alimentação e da Rede marítima Garmin são embalados sem
os anéis de fixação instalados. Você deve direcionar os
cabos antes de instalar os anéis de fixação.
Após conectar o anel de fixação a um cabo, certifique-se de
que o anel de fixação esteja conectado de forma segura e
que o anel de fixação do tipo "O-ring" esteja no lugar para
que a conexão de alimentação ou de dados permaneça
segura.
O dispositivo deve ser conectado à mesma fonte de
alimentação, assim como os outros dispositivos na mesma
Rede marítima Garmin. Se isso não for possível, todos os
dispositivos deverão ser conectados ao mesmo aterramento.
Conectando o GRID à Rede marítima Garmin
O GRID não é compatível com plotadores de gráficos Garmin
anteriores ao GPSMAP série 8000 e ao GPSMAP 8500.
O GRID não precisa ser conectado diretamente ao dispositivo
que você planeja controlar com o GRID. Ele pode ser atribuído
a qualquer dispositivo compatível conectado à mesma Rede
marítima Garmin .
1
Conecte o GRID a um dispositivo Garmin na Rede marítima
Garmin por um Garmin cabo de rede marítima.
2
Após o dispositivo na sua Garmin Rede marítima ser
instalado, use o software para atribuir o GRID a um
dispositivo Garmin compatível.
Emparelhando o dispositivo remoto de
entrada GRID ao chartplotter
Antes de usar o dispositivo remoto de entrada GRID com o
chartplotter, é necessário emparelhar o seu dispositivo.
Comece desemparelhando os dispositivos a partir do
chartplotter ou do dispositivo remoto de entrada GRID.
Emparelhando o dispositivo GRID ao chartplotter a
partir do dispositivo GRID
1
No dispositivo remoto de entrada GRID, pressione + e
HOME ao mesmo tempo.
Uma página de seleção se abre em todos os chartplotters da
Rede Marítima Garmin.
2
Gire o botão no dispositivo remoto de entrada GRID para
realçar Selec. no chartplotter que pretende controlar com o
dispositivo remoto de entrada GRID.
3
Pressione SELECT.
Emparelhando o dispositivo GRID ao chartplotter a
partir do chartplotter
1
Selecione Configurações > Sistema > Informações da
estação > Emparelhamento GRID™ > Adicionar.
2
No dispositivo remoto de entrada GRID, pressione SELECT.
Girando o GRID joystick
Em determinadas situações de instalação, você pode girar a
orientação do GRID joystick.
1
Selecione Configurações > Comunicações > Rede naval.
2
Selecione o dispositivo GRID.
Especificações GRID
Especificação Medição
Dimensões (L×A×P) 3
1
/
16
× 6
7
/
8
× 2
3
/
8
pol. (77 × 174,8 × 60
mm)
Peso 9.1 oz. (258 g)
Intervalo de temperatura De 5° a 158°F (de -15° a 70°C)
Material Liga plástica de alto impacto, totalmente
vedada, à prova d'água de acordo com
os padrões IEC 60529 IPX7.
Potência de entrada 10–35 VCC
Fusível 7,5 A, 42 V atuação rápida
Uso máximo de potência a
10 VCC
2.8 W
Consumo de energia típico a
12 VCC
100 mA
Consumo de energia
máximo a 12 VCC
280 mA
Distância segura da bússola 14 pol. (356 mm)
16 Instruções de instalação
