расточки только верхнего отделочного слоя из геля. Это
позволит предотвратить появление трещин на верхнем
отделочном слое при затягивании винтов.
Для установки устройства в выбранном месте можно
использовать трафарет и крепеж, входящие в комплект.
1
Обрежьте трафарет и убедитесь, что он помещается в
планируемое место установки устройства.
2
Снимите защитную пленку с задней стороны трафарета и
прикрепите его к месту установки устройства.
3
Сверлом диаметром
7
/
16
д. (11 мм) просверлите одно или
несколько отверстий с внутренней стороны в уголках
фигуры, обозначенной на трафарете жирной линией,
чтобы подготовить поверхность к резке.
4
Лобзиком вырежьте в поверхности прорезь вдоль
фигуры, обозначенной на трафарете жирной линией.
5
Чтобы проверить, подходит ли сделанная прорезь,
поместите в него устройство.
6
При необходимости доработайте прорезь при помощи
напильника и наждачной бумаги.
7

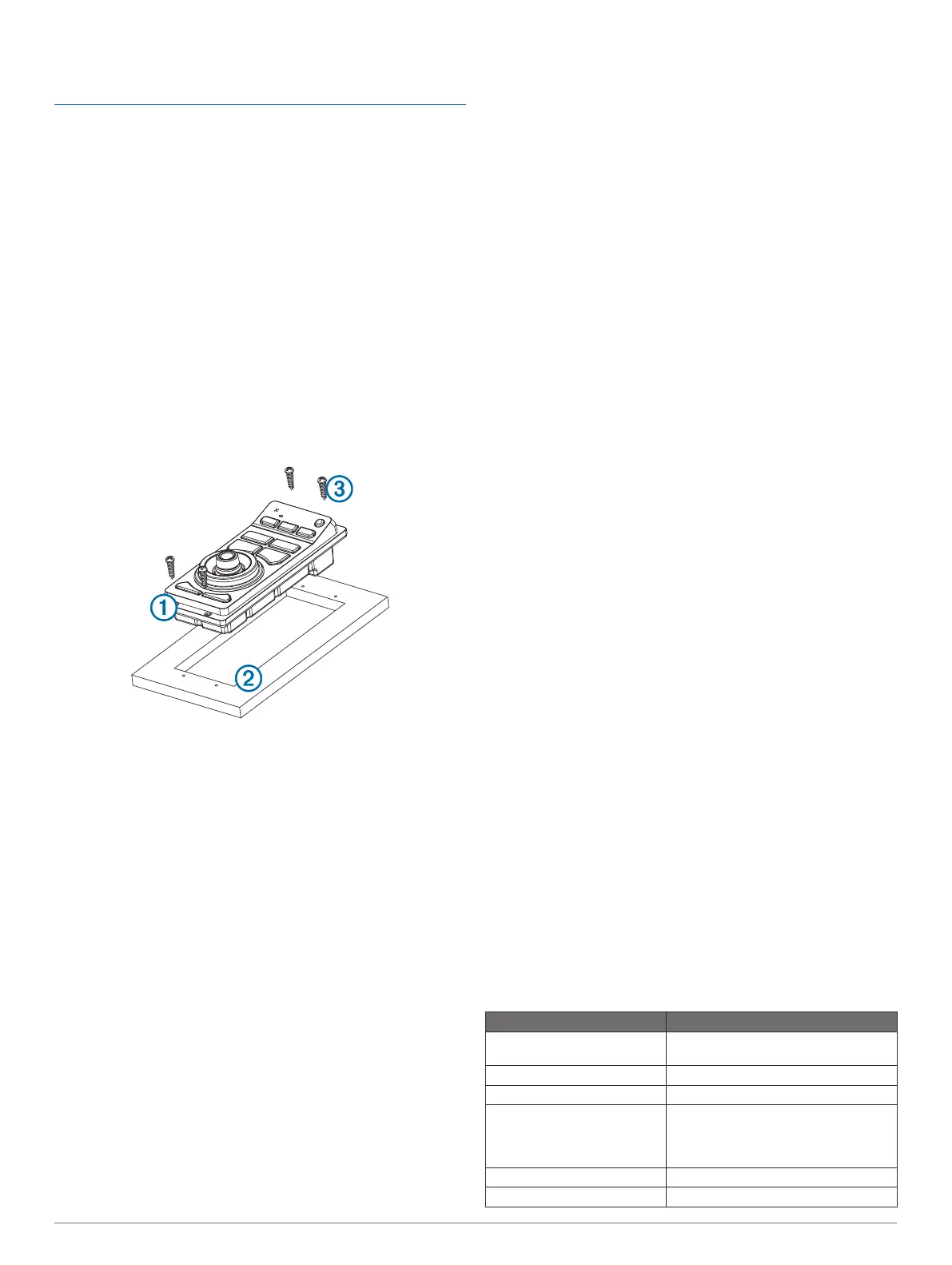

Если устройство
À
входит в прорезь, убедитесь, что
крепежные отверстия на устройстве совпадают с
направляющими отверстиями
Á
на трафарете.
8
Если они не совпадают, отметьте новые места
расположения направляющих отверстий.
9
Сверлом диаметром
3
/
32
д. (2,5 мм) или другим сверлом,
подходящим для данной поверхности, просверлите
направляющие отверстия.
10
Снимите трафарет с поверхности для установки.
11
Если после крепления устройства его задняя часть будет
недоступна, перед установкой устройства в прорезь
подключите все нужные кабели.
12
Поместите устройство в прорезь.
13
Закрепите устройство на поверхности винтами
Â
из
комплекта поставки.
14
Поместите декоративную накладку поверх устройства и
надавите на нее до щелчка.
Информация о подключении и кабелях
• Для упрощения процедуры прокладки кабель питания и
кабели морской сети Garmin поставляются без
установленных стопорных колец. Устанавливать
стопорные кольца следует только после прокладки
кабелей.
• Установив на кабель стопорное кольцо, убедитесь, что
оно надежно закреплено, и обязательно установите
уплотнительное кольцо, чтобы предотвратить перебои в
подаче питания и передаче данных.
• Устройство должно быть подключено к тому же источнику
питания, что и другие устройства в той же морской сети
Garmin. Если это невозможно, все устройства должны
быть подключены к одному и тому же заземлению.
Подключение GRID к морской сети Garmin
Устройство GRID не совместимо с картплоттерами Garmin с
номерами серии ниже GPSMAP 8000 и GPSMAP 8500.
Устройство GRID не обязательно подключать напрямую к
тому устройству, которым пользователь будет управлять
при помощи GRID. Его можно связать с любым
совместимым устройством, подключенным к той же морской
сети Garmin.
1
Подключите устройство GRID к устройству Garmin,
входящему в морскую сеть Garmin, при помощи кабеля
морской сети Garmin.
2
После установки остальных устройств внутри морской
сети Garmin при помощи программного обеспечения
свяжите GRID с совместимым устройством Garmin.
Сопряжение устройства дистанционного
ввода GRID с картплоттером
Для использования устройства дистанционного ввода GRID
с картплоттером необходимо выполнить сопряжение этих
устройств.
Процедуру сопряжения можно запустить с картплоттера или
устройства дистанционного ввода GRID.
Выполнение сопряжения устройства GRID с
картплоттером с устройства GRID
1
На устройстве дистанционного ввода GRID
одновременно нажмите кнопки + и HOME.
На всех картплоттерах в морской сети Garmin откроется
страница выбора.
2
Поверните колесо на устройстве дистанционного ввода
GRID, чтобы выбрать опцию Выбрать на картплоттере,
управление которым должно осуществляться с помощью
устройства дистанционного ввода GRID.
3
Нажмите кнопку SELECT.
Выполнение сопряжения устройства GRID с
картплоттером с картплоттера
1
Выберите Настройки > Система > Инф. станций
наблюдения > Сопряжение системы GRID™ >
Добавить.
2
На устройстве дистанционного ввода GRID нажмите
кнопку SELECT.
Поворот джойстика GRID
Для определенных вариантов установок можно изменять
ориентацию джойстика GRID.
1
Выберите Настройки > Коммуникации > Морская сеть.
2
Выберите устройство GRID.
Технические характеристики GRID
Характеристика Значение
Размеры (Ш×В×Г) 3
1
/
16
× 6
7
/
8
× 2
3
/
8
д. (77 × 174,8 × 60
мм)
Вес 9,1 унц. (258 г)
Диапазон температур От 5° до 158°F (от -15° до 70°C)
Материал Полная герметизация, высоко-
прочный пластик, водонепроницае-
мость в соответствии со стандартом
IEC 60529 IPX7
Подводимое питание 10–35 В пост. тока
Предохранитель 7,5 А, 42 В (быстродействующий)
