2
Rimuovere la pellicola protettiva dal retro della dima e
attaccare la dima nella posizione prestabilita.
3
Con una punta da trapano da
7
/
16
poll. (11 mm) praticare uno
o più fori all'interno degli angoli della linea sulla dima e
preparare la superficie di montaggio per il taglio.
4
Tagliare con una sega la superficie di montaggio seguendo
l'interno della linea tracciata sulla dima.
5
Posizionare il dispositivo nel foro per verificare l'ingombro.
6
Se necessario, utilizzare una lima e della carta abrasiva per
rifinire l'incasso.
7

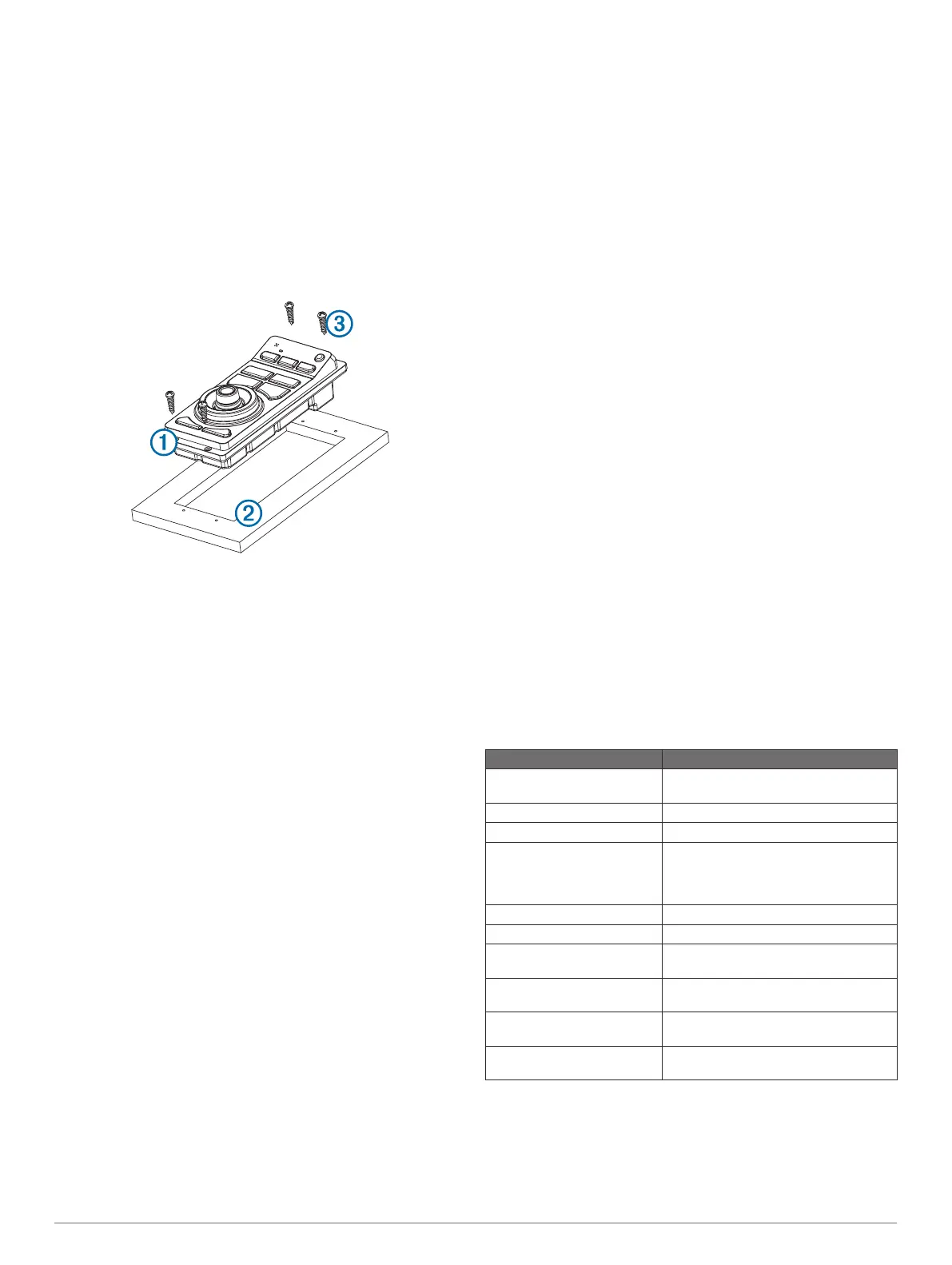

Dopo aver inserito correttamente il dispositivo
À
nell'incasso,
accertarsi che i fori di montaggio sul dispositivo siano allineati
ai fori di riferimento
Á
sulla dima.
8
Qualora non lo fossero, segnare le nuove posizioni.
9
Utilizzando un punta da trapano da
3
/
32
poll. (2,5 mm) o una
punta adatta alla superficie di montaggio, praticare i fori di
riferimento.
10
Rimuovere la dima dalla superficie di montaggio.
11
Se il foro d'incasso non permette il collegamento dei cavi con
il dispositivo installato, collegare tutti i cavi necessari prima di
posizionarlo.
12
Posizionare il dispositivo nell'incasso.
13
Fissare il dispositivo alla superficie di montaggio utilizzando
le viti in dotazione
Â
.
14
Installare la ghiera decorativa facendola scattare in posizione
lungo i bordi del dispositivo.
Considerazioni sui cavi e i collegamenti
• Per un passaggio dei cavi semplificato, il cavo di
alimentazione e il cavo Garmin Marine Network vengono
forniti senza le ghiere di chiusura installate. Passare i cavi
prima di installare le ghiere di chiusura.
• Dopo aver installato una ghiera di chiusura sul cavo,
accertarsi che questa sia collegata saldamente e che l'anello
circolare sia in posizione, affinché l'alimentazione e la
connessione dati siano ottimali.
• Il dispositivo deve essere collegato alla stessa sorgente di
alimentazione dei dispositivi connessi alla stessa Garmin
Marine Network. Se ciò non fosse possibile, tutti i dispositivi
devono essere collegati alla stessa massa.
Connessione del GRID alla Garmin Marine Network
Il GRID non è compatibile con i chartplotter Garmin precedenti
alle versioni GPSMAP serie 8000 e GPSMAP 8500.
Non è necessario collegare il GRID direttamente al dispositivo
da controllare con il GRID, ma può essere assegnato a qualsiasi
dispositivo compatibile connesso alla stessa Garmin Marine
Network.
1
Collegare il GRID a un dispositivo Garmin sulla Garmin
Marine Network utilizzando un cavo Garmin Marine Network.
2
Dopo aver installato tutti gli altri dispositivi connessi alla
Garmin Marine Network, utilizzare il software per assegnare il
GRID a un dispositivo Garmin compatibile.
Associazione del dispositivo di comando a
distanza GRID al chartplotter
Prima di poter utilizzare un dispositivo di comando a distanza
GRID con un chartplotter, è necessario associare i dispositivi.
È possibile avviare l'associazione dei dispositivo dal chartplotter
o dal dispositivo di comando a distanza GRID.
Associazione del dispositivo GRID al chartplotter dal
dispositivo GRID
1
Sul dispositivo di comando a distanza GRID, premere il tasto
+ e HOME contemporaneamente.
Si apre una pagina di selezione su tutti i chartplotter sulla
Garmin Marine Network.
2
Ruotare la ghiera sul dispositivo di comando a distanza GRID
per evidenziare Selez. sul chartplotter che si intende
controllare con il dispositivo di comando a distanza GRID.
3
Premere SELECT.
Associazione del dispositivo GRID al chartplotter dal
chartplotter
1
Selezionare Impostazioni > Sistema > Informazioni sulla
stazione > Associazione GRID™ > Aggiungi.
2
Sul dispositivo di comando a distanza GRID, premere
SELECT.
Rotazione del joystick GRID
In alcune situazioni di installazione, è possibile ruotare
l'orientamento del joystick GRID.
1
Selezionare Impostazioni > Comunicazioni > Marine
Network.
2
Selezionare il dispositivo GRID.
Specifiche del GRID
Specifiche Misure
Dimensioni (L×A×P) 3
1
/
16
× 6
7
/
8
× 2
3
/
8
poll. (77 × 174,8 × 60
mm)
Peso 9,1 once (258 g)
Temperatura operativa Da 5° a 158°F (da -15° a 70°C)
Materiale Completamente stagno, in plastica a
elevata resistenza, impermeabile in
conformità agli standard IEC 60529
IPX7
Tensione in ingresso 10–35 V cc
Fusibile 7,5 A, 42 V ad azione rapida
Consumo energetico max a
10 V cc
2,8 W
Assorbimento di corrente
tipico a 12 V cc
100 mA
Assorbimento di corrente max
a 12 V cc
280 mA
Distanza di sicurezza dalla
bussola
14 poll. (356 mm)
Istruzioni di installazione 7
