• Hvis det ikke er en horisontal overflate på mastetoppen, må
det brukes en underlagsplate til å skape en horisontal
overflate.

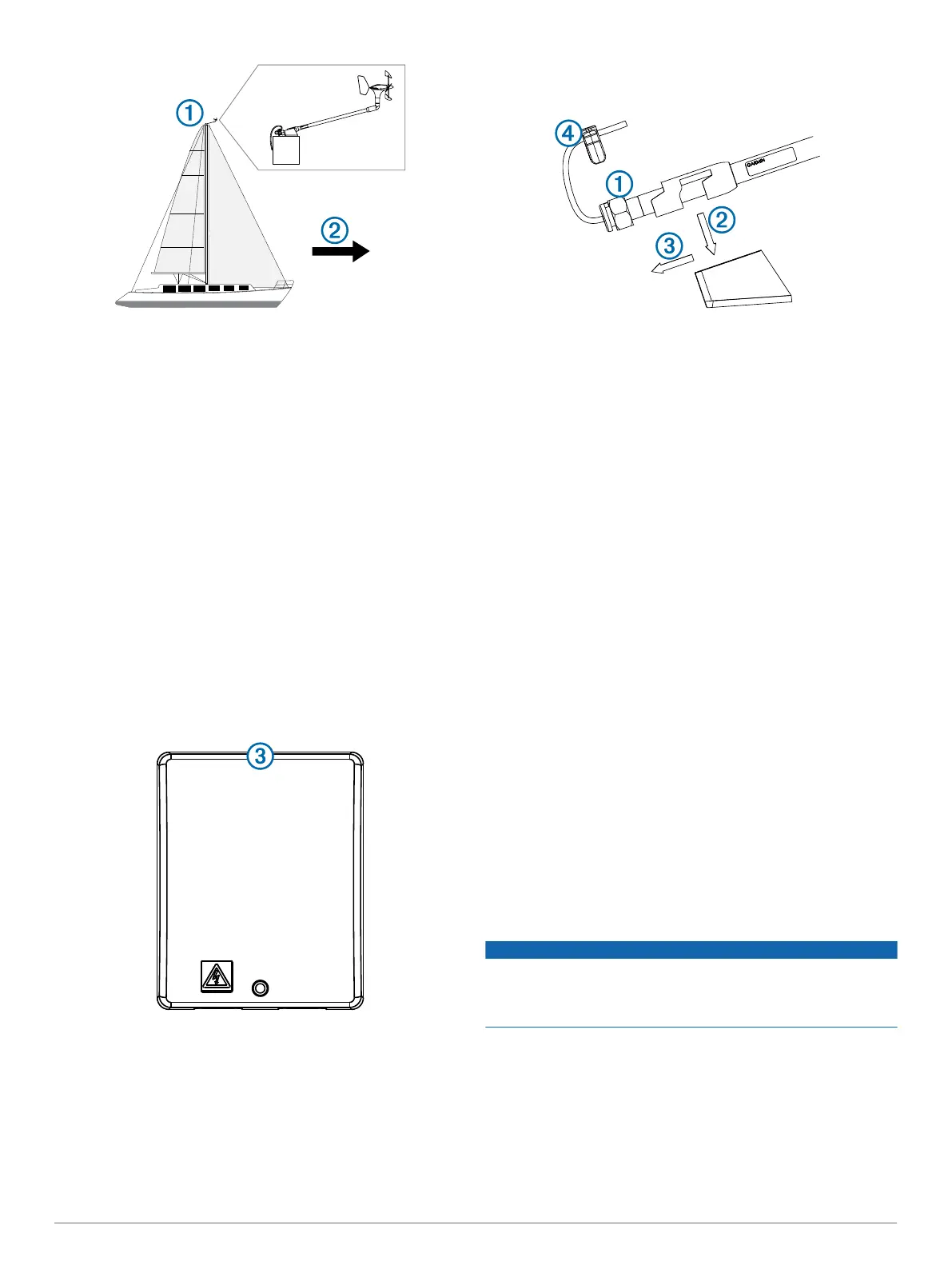

• Vindsvingeren bør monteres mot baugen,
Á
parallelt med
senterlinjen.
MERK: Hvis du ikke monterer enheten slik at den vender
nøyaktig mot baugen på båten, må du konfigurere retningen
for å få nøyaktige vindvinkeldata (Justere retningen,
side 40).
Når du skal velge hvor du skal montere det trådløse server-
grensesnittet, bør du (WSI) ta hensyn til det følgende.
• Før du monterer WSI permanent, må du teste signalstyrken
mellom vindsvingeren og WSI (Teste signalstyrken,
side 39).
• WSIer ikke vanntett og må monteres på et sted hvor den ikke
er utsatt for sjøsprøyt og ikke kan komme under vann.
• Det beste stedet for WSI er under dekk, nær skroget, så høyt
som mulig i båten.
• Du bør montere WSI så nærme vindsvingeren som mulig.
• Hvis metallobjekter er i banen mellom vindsvingeren og WSI,
blir avstanden for overføring kraftig redusert.
• Antennen er på toppen av WSI
Â
, og fungerer best når den
peker mot vindsvingeren.
• WSI fungerer best når den er montert på skottet, parallelt
med stangen til vindsvingeren, rett forut.
Installere monteringsbraketten
1
Bruk monteringsbraketten som en mal og marker
plasseringen til de fire styrehullene.
2
Bruk en borbits på 4,5 mm (
11
/
64
tommer) til å bore
styrehullene.
3
Fest monteringsbraketten til overflaten ved hjelp av de
medfølgende skruene.
Sikre enheten med monteringsbraketten
1
Løsne låsemutteren
À
på enheten ved å vri den mot klokken
for hånd til den stopper.
2
Plasser enheten i monteringsbraketten ved å presse den ned
Á
og skyve den bakover til den stopper
Â
.
3
Feste enheten i braketten ved å vri den med klokken for hånd
til den stopper.
4
Fest sikkerhetsklemmen
Ã
på enheten for å hindre at
låsemutteren løsner.
Feste WSI
Før du monterer WSI permanent, må du teste signalstyrken
mellom sensoren og mottakerboksen.
1
Velg monteringssted.
2
Bruk enheten som mal og marker plasseringen til
styrehullene på monteringsoverflaten.
3
Bruk en borbits på 3,2 mm (
1
/
8
tommer) til å bore
styrehullene.
4
Bruk de medfølgende skruene til å feste enheten til
monteringsoverflaten.
Teste signalstyrken
Før du kan montere WSI-enheten permanent, må du teste
signalstyrken mellom vindsvingeren og WSI-enheten.
1
Koble WSI-enheten til GND 10 midlertidig.
2
Hvis den ikke er tilkoblet allerede, kobler du til GND 10 til
samme NMEA 2000 nettverk som et maritimt instrument.
3
Gå til en side på det maritime instrumentet som viser
vinddata.
4
Velg et alternativ:
• Hvis det ikke vises noen vinddata på det maritime
instrumentet, flytter du WSI-enheten til en annen
plassering og gjentar trinn 3.
• Hvis vinddata vises på det maritime instrumentet, noterer
du deg plasseringen og monterer WSI-enheten der
permanent.
Hensyn ved tilkobling av WSI-boksen
LES DETTE
Det anbefales å ha en direkte strømforsyning på 12 VDC til
WSI-boksen. Det er obligatorisk å ha en direkte strømforsyning
på 12 VDC hvis noen andre enheter er koblet til Nexus
nettverket eller koblet til via kabel til WSI-boksen.
WSI-boksen må kobles til en Garmin GND 10-nettverksbro for å
kommunisere med NMEA 2000 nettverket i båten. Ta hensyn til
følgende når du kobler den medfølgende kabelen til WSI-boksen
og til GND 10-broen.
Installeringsinstruksjoner 39
