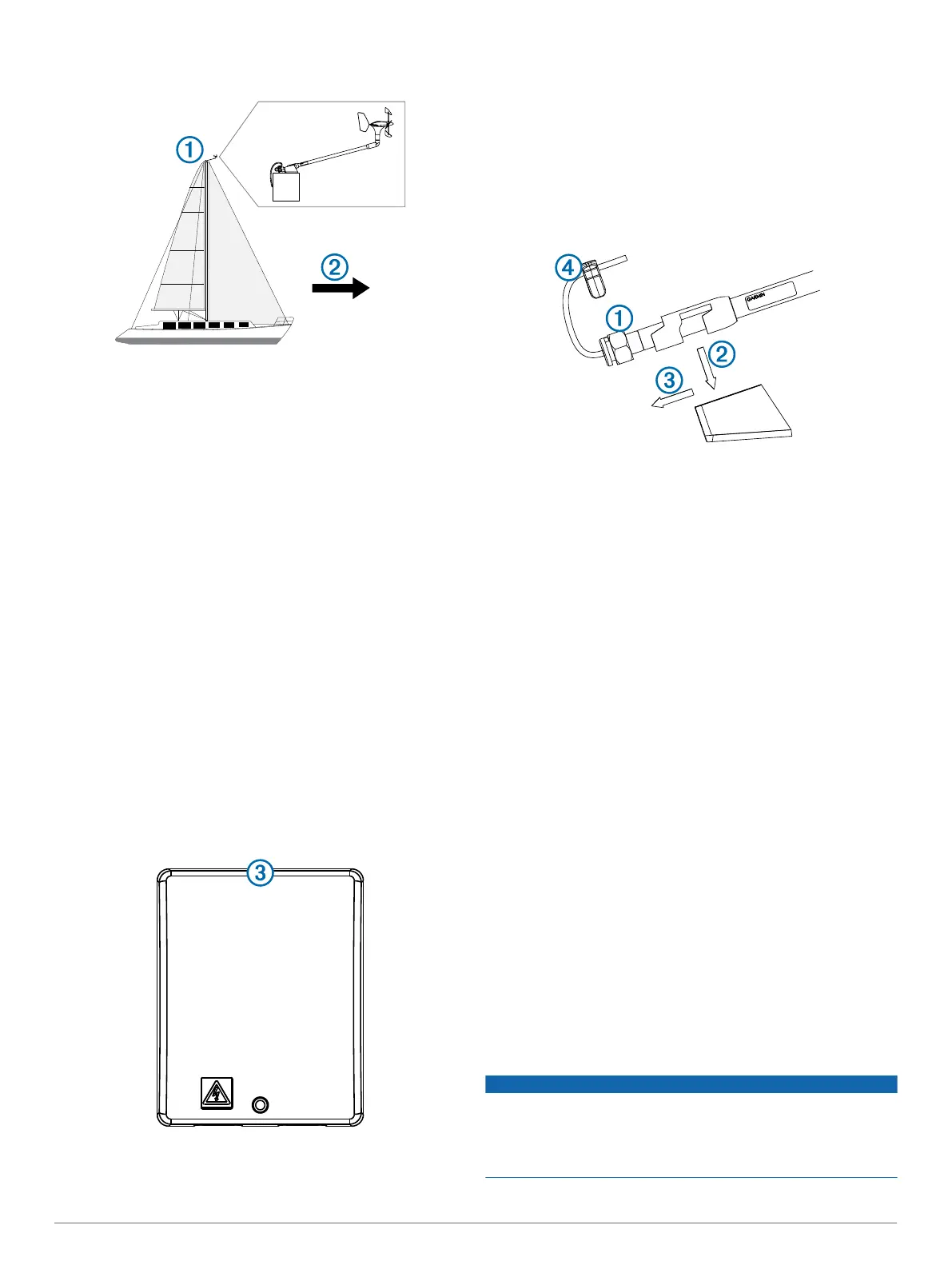

• Przetwornik wiatru należy zamontować na poziomej
powierzchni na topie masztu
À
.
• Jeśli na topie masztu nie ma poziomej powierzchni, należy
zamontować właściwą podkładkę w celu utworzenia poziomej
powierzchni.
• Przetwornik wiatru powinien być zwrócony w kierunku przodu
łodzi
Á
, równolegle do konstrukcyjnej linii wody łodzi.
UWAGA: Jeśli zamontowane urządzenie nie będzie
zwrócone dokładnie w stronę przodu łodzi, należy
skonfigurować orientację urządzenia, aby otrzymać
precyzyjne dane szerokokątne (Regulowanie orientacji,
strona 48).
Przy wybieraniu miejsca montażu skrzynki Wireless Server
Interface (WSI) należy zwrócić uwagę na następujące kwestie.
• Przed zamontowaniem urządzenia WSI na stałe należy
sprawdzić moc sygnału między przetwornikiem wiatru
a urządzeniem WSI (Sprawdzanie mocy sygnału,
strona 47).
• Urządzenie WSI nie jest wodoszczelne i musi być
zainstalowane w miejscu, w którym nie będzie narażone na
ochlapanie, zalanie lub zanurzenie w wodzie.
• Najlepsze miejsce na urządzenie WSI znajduje się
w możliwie najwyższym puncie pod pokładem, w pobliżu
kadłuba łodzi.
• Urządzenie WSI należy zainstalować jak najbliżej
przetwornika wiatru.
• Metalowe przedmioty na osi przetwornika wiatru i urządzenia
WSI znacznie zmniejszają zasięg transmisji.
• Antena znajduje się na górze urządzenia WSI
Â
i najlepiej
działa, gdy jest zwrócona w kierunku przetwornika wiatru.
• Urządzenie WSI działa najlepiej, gdy jest zainstalowane
w grodzi równolegle do uchwytu przetwornika wiatru oraz na
linii dziób-rufa.
Instalacja uchwytu montażowego
1
Używając uchwytu montażowego jako szablonu, zaznacz
położenie otworów prowadzących.
2
Używając wiertła o średnicy 4,5 mm (
11
/
64
cala), wywierć
otwory prowadzące.
3
Przymocuj uchwyt montażowy do powierzchni za pomocą
dołączonych wkrętów.
Mocowanie urządzenia w uchwycie montażowym
1
Poluzuj nakrętkę zabezpieczającą
À
na urządzeniu,
obracając ją palcami w lewo, aż przestanie się kręcić.
2
Umieść urządzenie w uchwycie montażowym, dociskając je
Á
i przesuwając do oporu
Â
.
3
Zamocuj urządzenie w uchwycie, obracając je ręką w lewo aż
do oporu.
4
Załóż zacisk zabezpieczający
Ã
na urządzenie, aby zapobiec
poluzowaniu się nakrętki zabezpieczającej.
Montowanie urządzenia WSI
Przed zamocowaniem urządzenia WSI na stałe należy
sprawdzić moc sygnału pomiędzy czujnikiem i skrzynką
odbiorczą.
1
Określ miejsce montażu.
2
Używając urządzenia jako szablonu, zaznacz na powierzchni
montażowej położenie otworu prowadzącego.
3
Używając wiertła o średnicy
1
/
8
cala, wywierć otwory
prowadzące.
4
Użyj dołączonych wkrętów, aby zamocować urządzenie do
powierzchni montażowej.
Sprawdzanie mocy sygnału
Przed zamontowaniem urządzenia na stałe należy sprawdzić
moc sygnału między przetwornikiem wiatru a skrzynką WSI.
1
Tymczasowo podłącz skrzynkę WSI do urządzenia GND 10.
2
Podłącz urządzenie GND 10 do tej samej sieci NMEA 2000
co przyrząd morski, jeśli nie jest ono jeszcze podłączone.
3
W przyrządzie morskim przejdź do strony danych wiatru.
4
Wybierz opcję:
• Jeśli dane wiatru nie wyświetlają się w przyrządzie
morskim, przenieś skrzynkę WSI w inne miejsce i powtórz
krok 3.
• Jeśli dane wiatru wyświetlają się w przyrządzie morskim,
oznacz umiejscowienie skrzynki WSI i zamontuj ją w tym
miejscu na stałe.
Uwagi dotyczące połączeń skrzynki WSI
NOTYFIKACJA
Zalecane jest doprowadzenie zasilania prądem stałym
o napięciu 12 V bezpośrednio do skrzynki WSI. Jeśli do sieci
Nexus lub skrzynki WSI są podłączone jakiekolwiek inne
urządzenia, doprowadzenie bezpośredniego zasilania prądem
stałym o napięciu 12 V jest obowiązkowe.
Instrukcja instalacji 47
