• Jestliže na hlavě stěžně není vodorovný povrch, musí být
takový povrch vytvořen pomocí vhodné podložky.

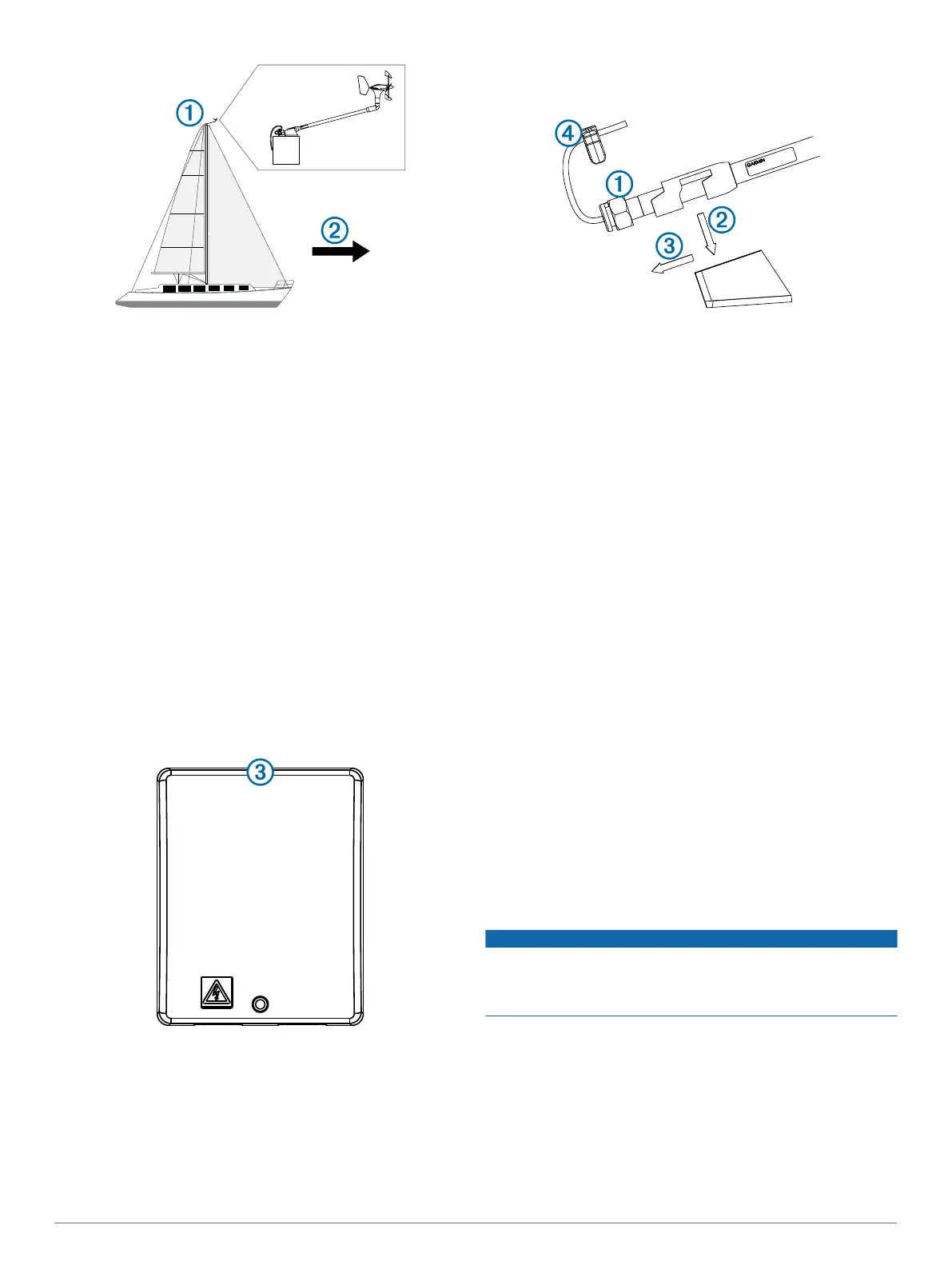

• Snímač větru je třeba nainstalovat směrem k přední části lodi
Á
souběžně s osou lodi.
POZNÁMKA: Jestliže zařízení nenainstalujete tak, aby mířilo
přesně k přední části lodi, musíte provést konfiguraci
orientace, aby zařízení získalo přesné údaje o úhlu větru
(Úprava orientace, strana 52).
Při výběru instalačního místa pro bezdrátové rozhraní serveru
(WSI) je třeba vzít v úvahu tyto skutečnosti.
• Než zařízení WSI trvale naistalujete, musíte ověřit sílu
signálu mezi snímačem větru a zařízením WSI (Testování
síly signálu, strana 51).
• Zařízení WSI není voděodolné a je třeba jej nainstalovat na
místo, na které nestříká ani se přes něj nepřelévá voda,
a které se nemůže ocitnout pod vodou.
• Nejlepší místo pro zařízení WSI je pod palubou lodi
v blízkosti trupu a na co nejvyšším místě.
• Zařízení WSI je třeba nainstalovat co nejblíže snímači větru.
• Kovové předměty, které se nacházejí na dráze mezi
snímačem větru a zařízením WSI, výrazně snižují
přenosovou vzdálenost.
• Anténa je umístěn na horní části zařízení WSI
Â
a nejlépe
funguje tehdy, když je namířena směrem k snímači větru.
• Zařízení WSI funguje nejlépe při instalaci na pažení
souběžně s tyčí snímače větru, ve směru od přídě k zádi.
Instalace montážního držáku
1
Montážní držák využijte jako šablonu a označte umístění
vodicích otvorů.
2
Pomocí 4,5mm (
11
/
64
in.) vrtáku navrtejte vodicí otvory.
3
Připevněte montážní držák k povrchu pomocí přiložených
šroubů.
Upevnění zařízení do montážního držáku
1
Uvolněte pojistnou matici
À
tak, že jí budete ručně otáčet
proti směru hodinových ručiček, dokud se nezastaví.
2
Zařízení umístěte do montážního držáku tak, že jej budete
tlačit dolů
Á
a zasouvat dozadu, dokud se nezastaví
Â
.
3
Pro zajištění zařízení v držáku otáčejte pojistnou matici po
směru hodinových ručiček, dokud se nezastaví.
4
Připevněte na zařízení bezpečnostní svorku
Ã
, abyste
předešli uvolnění pojistné matice.
Montáž zařízení WSI
Než zařízení WSI trvale naistalujete, musíte ověřit sílu signálu
mezi snímačem a schránkou přijímače.
1
Určete místo montáže.
2
Použijte zařízení jako šablonu a označte si na montážním
povrchu umístění vodicích otvorů.
3
Pomocí
1
/
8
palcového vrtáku vyvrtejte vodicí otvory.
4
Pomocí přiložených šroubů upevněte zařízení k montážnímu
povrchu.
Testování síly signálu
Než zařízení WSI trvale nainstalujete, musíte ověřit sílu signálu
mezi snímačem větru a zařízením WSI.
1
Dočasně připojte zařízení WSI k můstku GND 10.
2
Pokud jste to ještě neučinili, připojte můstek GND 10 ke
stejné síti NMEA 2000, ke které je připojen námořní přístroj.
3
Přejděte v námořním přístroji na stránku zobrazující údaje
o větru.
4
Vyberte možnost:
• Pokud se v námořním zařízení nezobrazují žádné údaje
o větru, přesuňte zařízení WSI na jiné místo a zopakujte
krok 3.
• Pokud se v námořním přístroji zobrazují údaje o větru,
zaznamenejte si polohu a trvale nainstalujte zařízení WSI.
Co je třeba vzít v úvahu při připojování
skříňky WSI
OZNÁMENÍ
Doporučujeme přímo připojit ke skříňce WSI zdroj
stejnosměrného napájení 12 V. Pokud ke skříňce WSI nebo
k síti Nexus připojujete další jednotky, musíte k nim připojit
přímý zdroj stejnosměrného napájení 12 V.
Skříňka WSI musí být připojena k můstku černé skříňky Garmin
GND 10, aby mohla komunikovat se sítí NMEA 2000 na lodi. Až
budete připojovat přiložený kabel ke skříňce WSI a můstku
GND 10, vezměte v úvahu tyto skutečnosti.
Pokyny pro instalaci 51
