Pokyny pro instalaci zařízení gWind
™
Tento převodník větru poskytuje informace o rychlosti a úhlu
větru na síti NMEA 2000 na lodi. K odesílání dat z tohoto
zařízení do sítě NMEA 2000 musí být použito zařízení Garmin
GND 10.
Důležité bezpečnostní informace
VAROVÁNÍ
Přečtěte si leták Důležité bezpečnostní informace a informace
o produktu vložený v obalu s výrobkem. Obsahuje varování a
další důležité informace.
UPOZORNĚNÍ
Při vrtání, řezání nebo pískování mějte vždy nasazeny ochranné
brýle a použijte ochranu uší a protiprachovou masku.
Při práci ve výškách buďte opatrní.
Registrace zařízení
Pokud vyplníte online registrační formulář ještě dnes, získáte
přístup k rozsáhlejší úrovni podpory.
• Přejděte na webovou stránku http://my.garmin.com.
• Uschovejte originál účtenky nebo její fotokopii na bezpečném
místě.

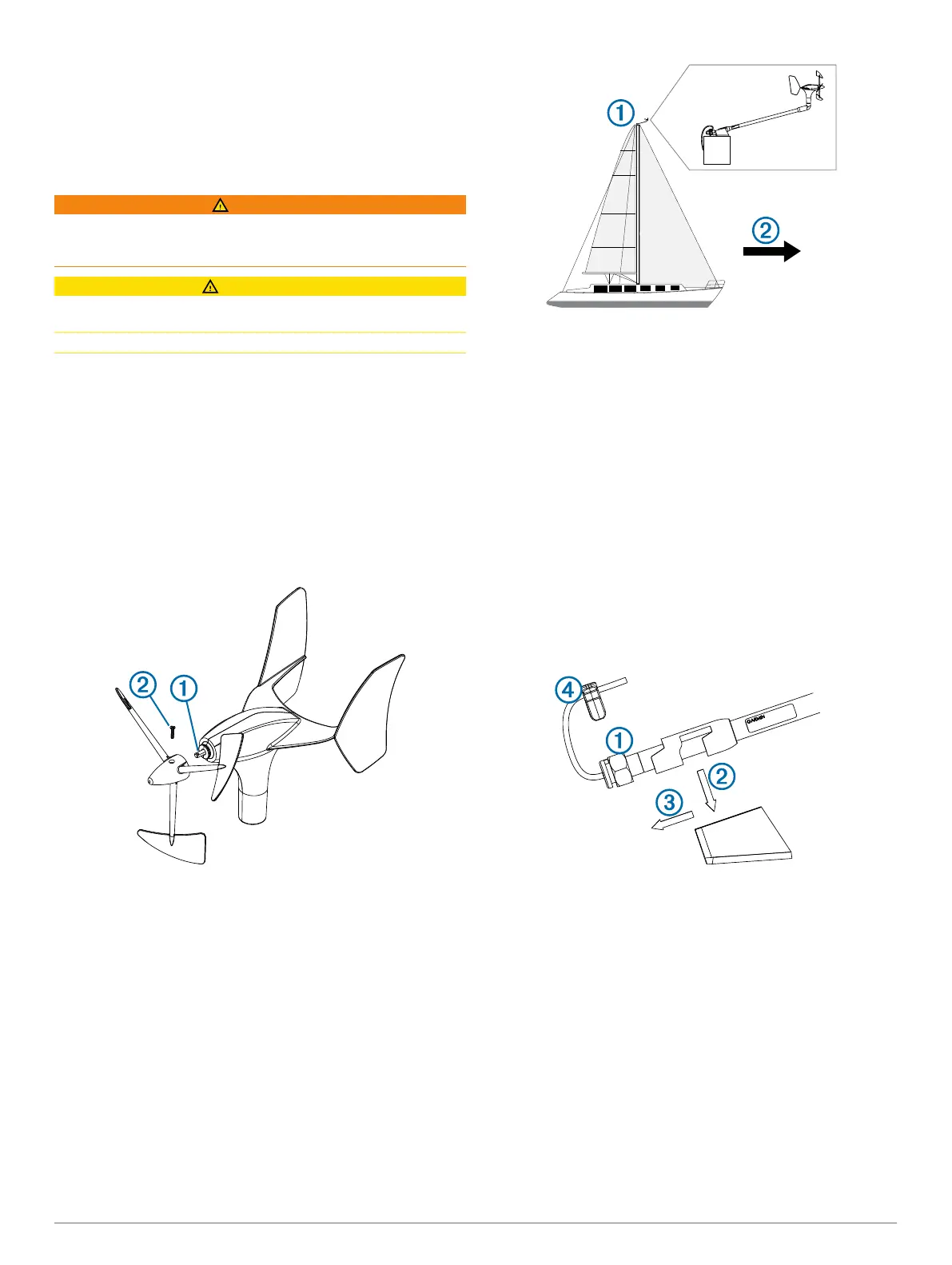

Instalace vrtule
1
Zkontrolujte, že kolík
À
je ve správné pozici vzhledem
k otvoru ve vrtuli.
Otvor ve vrtuli lze na kolík nasadit pouze jedním způsobem.
2
Tlačte na vrtuli, dokud nezapadne na zařízení.
3
Pomocí šroubu ze sady
Á
vrtuli bezpečně upevněte
k zařízení.
Co je třeba vzít v úvahu při montáži
Při výběru instalačního místa pro převodník větru je třeba vzít
v úvahu tyto skutečnosti.
• Převodník větru je třeba umístit na vodorovný povrch na
hlavu stěžně
À
.
• Jestliže na hlavě stěžně není vodorovný povrch, musí být
takový povrch vytvořen pomocí vhodné podložky.
• Převodník větru je třeba nainstalovat směrem k přední části
lodi
Á
, souběžně s osou.
POZNÁMKA: Jestliže zařízení nenainstalujete tak, aby mířilo
přesně k přední části lodi, musíte pro získání přesných údajů
o úhlu větru nakonfigurovat vyrovnání úhlu větru podle
návodu v těchto pokynech k instalaci.
Instalace montážního držáku
1
Montážní držák využijte jako šablonu a označte umístění
vodicích otvorů.
2
Pomocí 4,5mm (
11
/
64
in.) vrtáku navrtejte vodicí otvory.
3
Připevněte montážní držák k povrchu pomocí přiložených
šroubů.
Upevnění zařízení do montážního držáku
1
Uvolněte pojistnou matici
À
tak, že jí budete ručně otáčet
proti směru hodinových ručiček, dokud se nezastaví.
2
Zařízení umístěte do montážního držáku tak, že jej budete
tlačit dolů
Á
a zasouvat dozadu, dokud se nezastaví
Â
.
3
Pro zajištění zařízení v držáku otáčejte pojistnou matici po
směru hodinových ručiček, dokud se nezastaví.
4
Připevněte na zařízení bezpečnostní svorku
Ã
, abyste
předešli uvolnění pojistné matice.
Co je třeba vzít v úvahu při připojování
Toto zařízení musí být připojeno k zařízení Garmin GND 10, aby
mohlo komunikovat se sítí NMEA 2000 na lodi.
38 Pokyny pro instalaci
