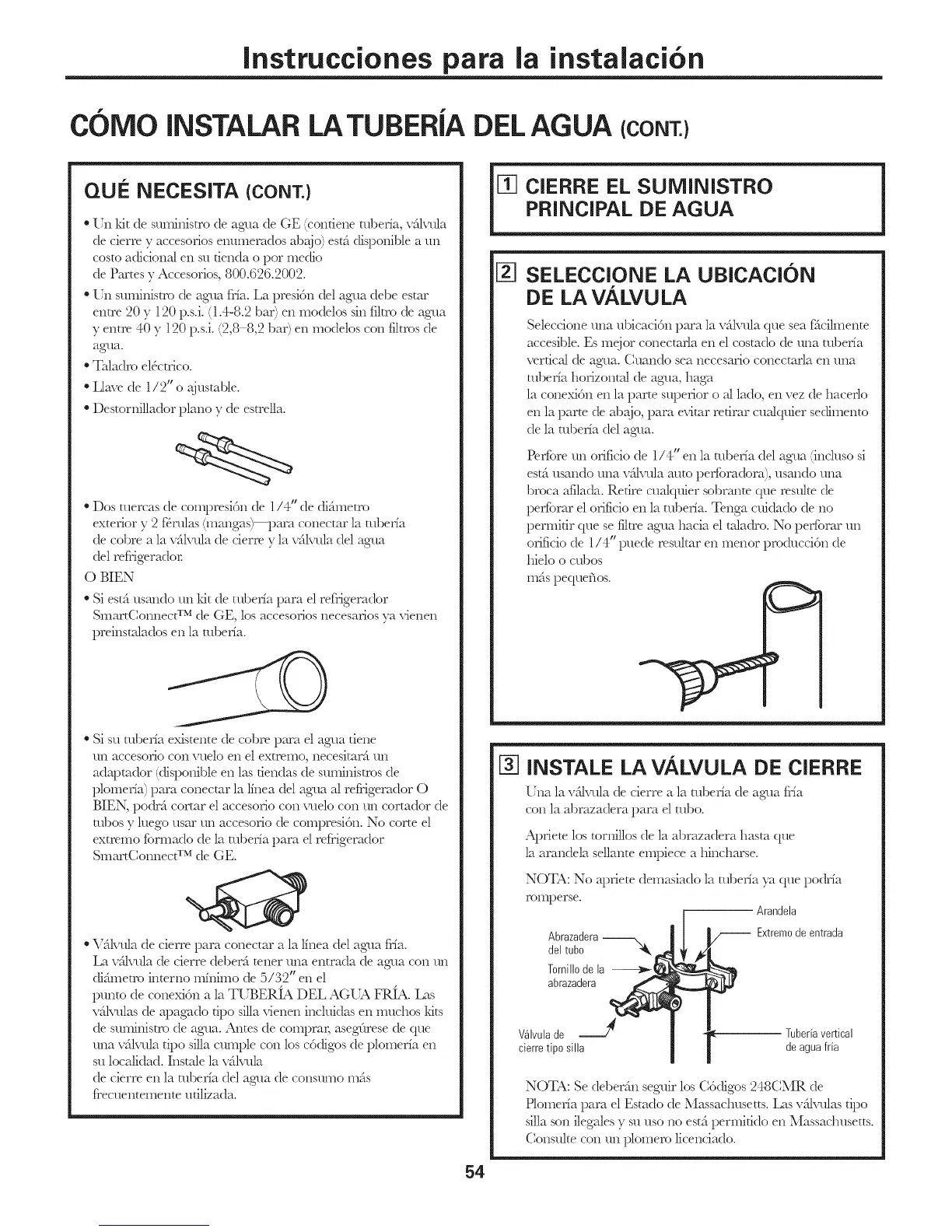

Instrucciones para la instalaci6n
COMO INSTALARLATUBERiA DELAGUA (CONT.}
QUI_ NECESITA (CONT.)
" In ldt de suministro de ag_la de GE (contiene tuberia, v_dxatla
de cierrc v accesorios enumerados abajo) esd_ disponible a un
costo adicional en su tienda o por medio
de Partes y Accesorios, 8(1(1.626.2(1(12.
In suministro de agua frla. La presidn del agua debe estar
entre 20 y 120 p.s.i. (1.4-8.2 bm") en modelos sin flltro de agua
y entre 40 y 120 p.s.i. (2,8 8,2 bar) en modelos con filtros de
21o'11_.
Taladro el_ctrico.
Llave de 1/2"o ajustable.
Destornillador plano y de estrella.
Dos mercas de compresidn de l/4" de difunetro
exterior y 2 f@ulas ;mangas) para conectar la mberla
de cobre a la v_hafla de derre y la vfdxafla del agua
dcl refrigerador.
O BIEN
Si estft usando un ldt de tube_a para el refrigerador
SmartConnect TM de GE, los accesorios necesarios ya vienen
preinstalados en la mberla.
Si su mberla exismnte de cobre para el agua tiene
tm accesorio con vuelo en el extrclnO, necesitarft un
adaptador (disponible en las tiendas de suministros de
plomerla) para conectar la llnea del agua al refrigerador O
BIEN, po(k_ cortar el accesorio con vuelo con tm cortador de
mbos y luego usar tm accesorio de compresidn. No corte el
extremo tbrmado de la mberfa para el refrigerador
SmartConnecff Mde GE.
V_lvula de cierre para conectar a la llnea del aglm frla.
La vldvula dc cierre deber_ tener una entrada de aglm con tm
diiunetro interno nffnimo de 5/32" en el
punto de conexi6n a la TUBER_ DEL AGUA IrP_. Las
%haflas dc apagado @o silla vienen inchfldas en muchos ldts
de suminisu'o de ag_m. Antes de comprar, asegfirese de que
una v_lvula tipo silla cmnple con los cddigos de plomerfa en
su localidad. Instale la vidxafla
de cierre en la mberla del aglm de consmno mits
frecuentemente utilizada.
IT] CIERRE EL SUMINISTRO
PRiNCiPAL DE AGUA
SELECCIONE LA UBICACION
DE LAVALVULA
Seleccione una ubicacidn para la vfdvula que sea fScihnente
accesible. Es mejor conectafla en el costado de una tuberla
vertica2t de agua. Cure,do sea necesario conectarla en una
tuberla horizontal de agua, haga
la conexidn en la parte superior o al lado, en vez de haceflo
en la parte de abajo, para evitar retirar cualquier sedimento
de la tube_a del aglm.
Pcrflore un orificio de 1/4" en la rubella del agua (incluso si
est(t usando una vAhqfla auto perfioradora), usando una
broca afilada. Retire cuNquier sobrante que resuhe de
perflorar el orificio en la rubella. Tcnga cttidado de no
permitir que se filtre agua hacia el taladro. No perflorar un
orificio de 1/4" puede resultar en menor produccidn de
hielo o cubos
m(ts pequefios, r___
%
INSTALE LA VALVULA DE CIERRE
Una la v_h_fla de cierre a la tuberla de aglm frla
con la abrazadera para el tul)o.
Apriete los torniHos de ]a abrazadera hasta que
la arandela sellante empiece a hincharse.
NOTA: No apriete demasiado la tubel_a ya que podrfa
FOillpeFse.
Arandela
Abrazadera
del tubo
Tornillode la
abrazadera
Extremo de entrada
.#
V_lvulade --/" Tuberiavertical
cierretiposilla deaguafria
NOTA: Se debeffm seguir los C6digos 248CMR de
Plomerfa para el Estado de Massachusetts. Las vd2tvulastipo
silla son ilegales y su uso no est_ permitido en Massachusetts.
Consulte con tm plomero licendado.
54
