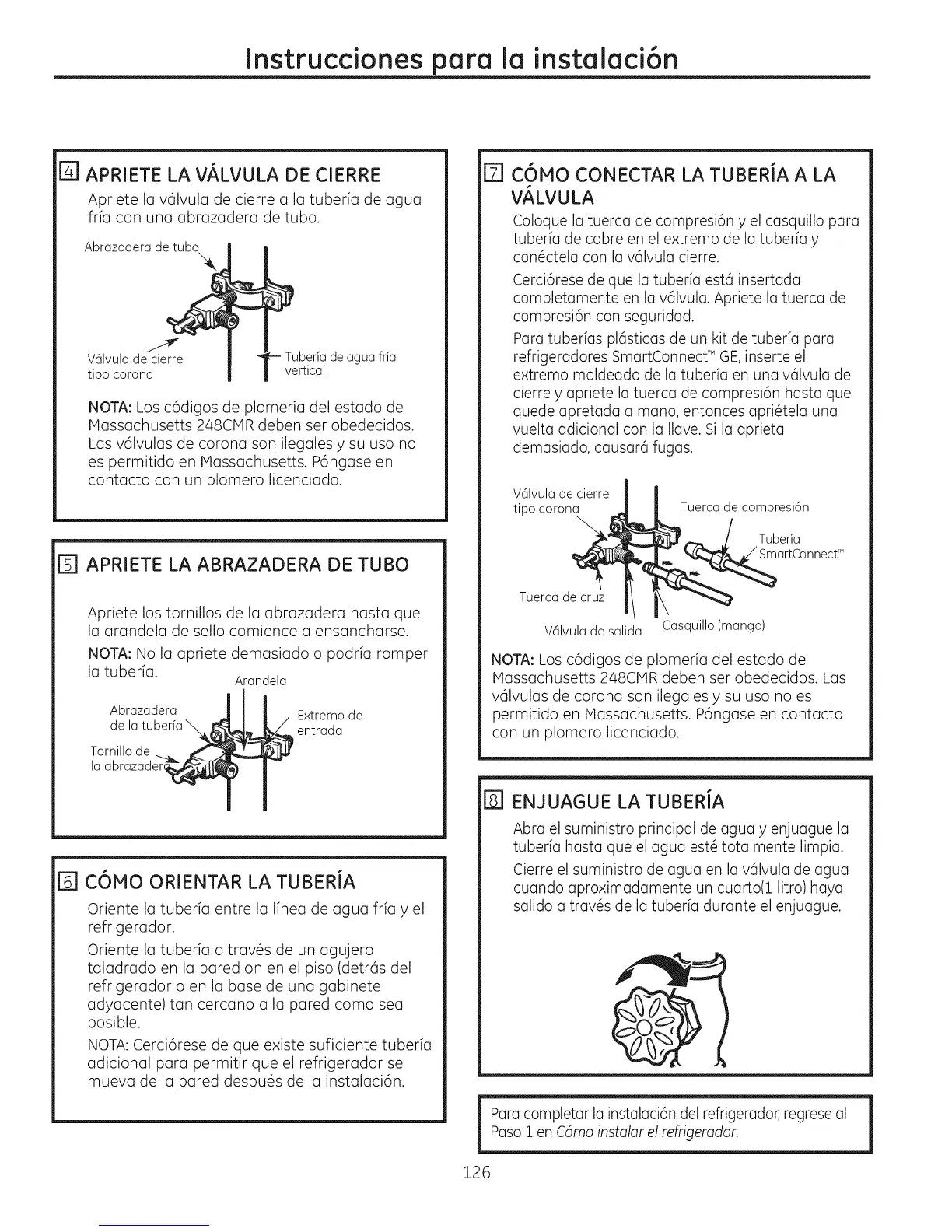

Instrucciones para la instalaci6n
APRIETE LA VI_,LVULA DE CIERRE
Apriete la v61vulade cierre a la tuberia de agua
fria con una abrazadera de tuba.
Abrazadera de tuba
V61vulade cierre
tipo corona
,)
-- Tuberiadeaguafria
vertical
NOTA: Los c6digos de plomeria del estado de
Massachusetts 248CMRdeben ser obedecidos.
Las v61vulasde corona son ilegales y su usa no
es permitido en Massachusetts. P6ngase en
contacto con un plomero licenciado.
[_ APRIETE LA ABRAZADERA DE TUBa
Apriete los tornillos de la abrazadera hasta que
la arandela de sello comience a ensancharse.
NOTA: No la apriete demasiado o podria romper
la tuberia.
Aranctela
Abrazadera Extremo de
de entrada
Tornillo de
la
D C6MO ORIENTARLATUBERJA
Oriente la tuberfa entre la linea de agua frfa y el
refrigerador.
Oriente la tuberia a trav6s de un agujero
taladrado en la pared on en el piso (detr6s del
refrigerador o en la base de una gabinete
adyacente) tan cercano a la pared coma sea
posible.
NOTA:Cerci6rese de que existe suficiente tuberia
adicional para permitir que el refrigerador se
mueva de la pared despu6s de la instalaci6n.
E] C6MOCONECTAR LA TUBERIA A LA
V/_LVULA
Coloque la tuerca de compresi6n y el casquillo para
tuber[a de cobre en el extremo de la tuber[a y
con@ctelacon la vcilvula cierre.
Cerci6resede que la tuber[a est6 insertada
completamente en la v61vula.Apriete la tuerca de
compresi6n con seguridad.
Paratuber[as pkisticas de un kit de tuber[a para
refrigeradores SmartConnectTMGE,inserte el
extremo moldeado de la tuber[a en una vcilvula de
cierre y apriete la tuerca de compresi6n hasta que
quede apretada a mano, entonces apri@telauna
vuelta adicional con la Ilave.Si la aprieta
demasiado, causar(_fugas.
V61vulade cierre
tipo corona
Tuerca de cruz
V61vulade salida
Tuerca de compresi6n
_1_ / Tuberia
_. I__ "/SmartC°nnect"
Casquillo(manga)
NOTA: Los c6digos de plomeria del estado de
Massachusetts 248CMR deben ser obedecidos. Las
v61vulas de corona son ilegales y su usa no es
permitido en Massachusetts. P6ngase en contacto
con un plomero licenciado.
ENJUAGUE LA TUBERIA
Abra el suministro principal deagua y enjuague la
tuber[a hasta que el agua est@totalmente limpia.
Cierre el suministro de agua enla v61vulade agua
cuando aproximadamente un cuarto(1 litro) haya
salido a trav@sde la tuber[a durante el enjuague.
I Para completar la instalaci6n del refrigerador, regrese al J
Paso 1 en Cdmo instalar el refrigerador.
