27

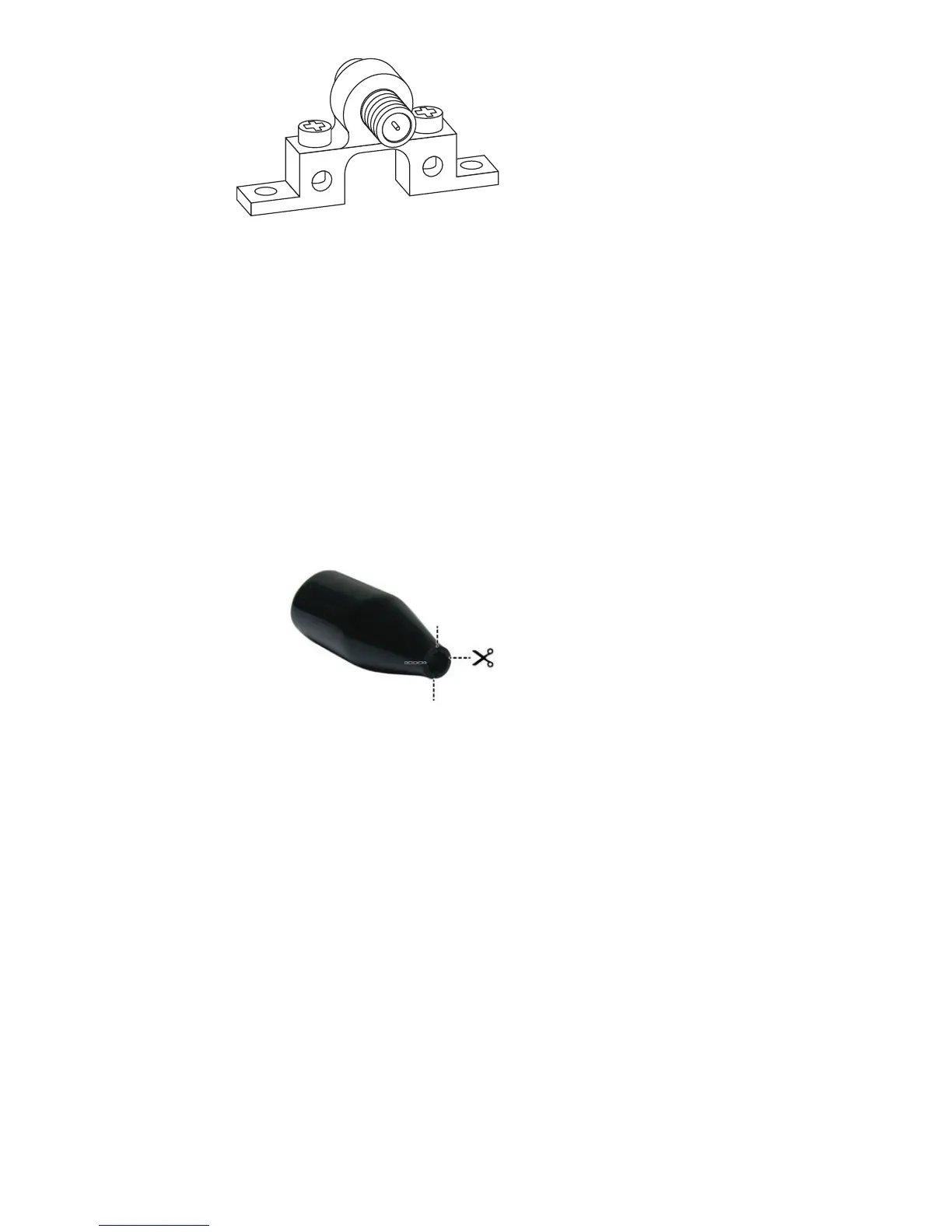

Fig. 1a
Si construye su propio cable coaxial, asegúrese de
deslizar la manga de goma sobre el cable antes de
colocar los conectores sobre el cable. Una vez que haya
conectado el cable de la antena, deslice la manga de
goma dentro del canal redondo de la antena.
2) Si emplea un cable preconstruido con conectores, haga
lo siguiente:
i) Corte cuatro ranuras a una distancia uniforme en el
extremo estrecho de la manga de goma suministrada de
aproximadamente ¼” (6 mm) de largo. (Fig. 1b)
Fig. 1b
ii) Pase el cable coaxial por el extremo estrecho de la
manga de goma y conecte el cable a la antena.
iii) Deslice la manga de goma dentro del canal redondo
de la antena.
iv) Tome la presilla y enrósquela alrededor del extremo
estrecho de la manga de goma, alrededor de las cuatro
ranuras y ajústela bien.
3) Emplee otro cable coaxial, conecte un extremo al orificio
del primer cable coaxial que coincide en el bloque de
conexión a tierra de 75 ohm y tienda el otro extremo
hasta el interior de la casa para conectarlo a la TV. Debe
colocar el bloque de conexión a tierra de 75 ohm tan
cerca como le sea posible del punto de entrada a la casa,
del segundo cable coaxial.
