138 K0554 改訂 A

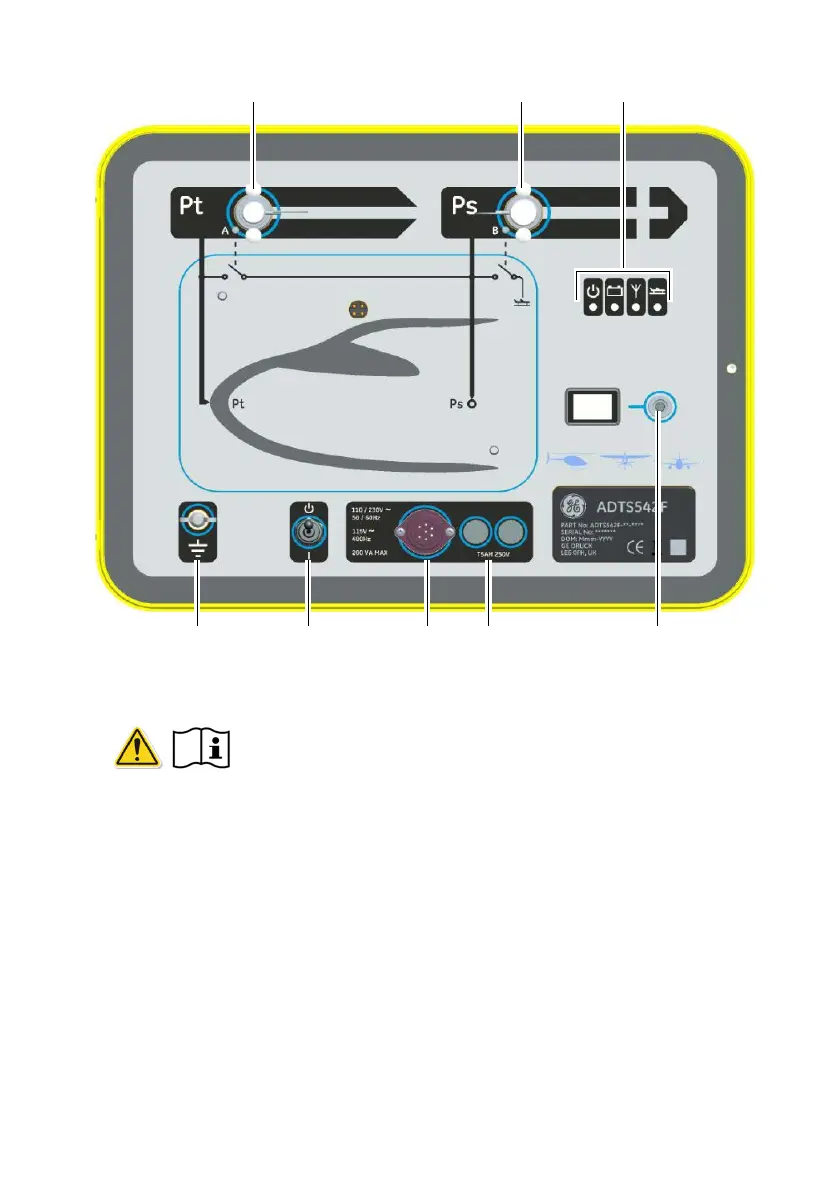

図 7 ADTS フロントパネル
テス ト ・ セ ッ ト 前面のオン / スタンバイスイッチ (3) は、 電源を切断するためのス
イ ッ チではあ り ません。 テス ト ・ セ ッ ト への電源を切断する には、 次のいずれかを
行います。
4. テ ス ト ・ セ ッ ト の正面から電源ケーブル (5) を取り外します。
5. 壁面の電源コ ン セ ン ト か ら電源ケーブルを取 り外 し ます。 壁面の電源コ ンセ ン ト
はいつでも利用でき る状態にし て く だ さ い。
3.2 外部機能アース / 接地接続用端子
外部アース / 接地接続用ス タ ッ ド (6) が機能接地用と し て フ ロ ン ト パネルに装備 され
ており、 テス ト ・ セ ッ ト と同じアース / 接地に他の機器を接続する場合の接続 / 結
合ポイ ン ト と し て利用で き ます ( これは保護アース / 接地接続用ではあ り ません )。
3.3 空気接続
ADTS には内部圧力ポン プおよび真空ポン プが含まれるので、 外部の空気圧または真
空は必要あ り ません。
