30 K0554 Révision A

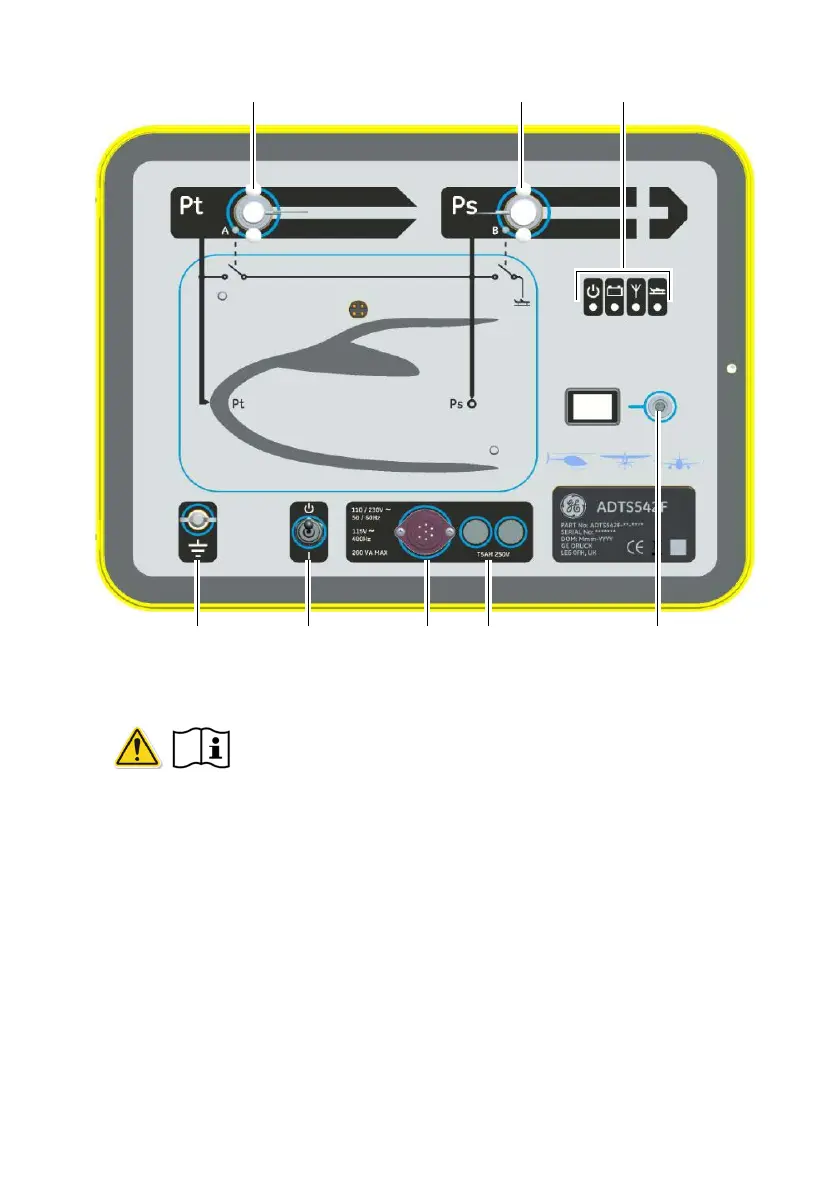

Figure 7 Face avant de l’ADTS
L’interrupteur marche/veille (3) en face avant de l’appareil de mesure n’est pas un
dispositif de coupure. Pour débrancher l’alimentation de l’appareil de mesure, soit :
4. Retirez le câble d’alimentation (5) en face avant de l’appareil de mesure, soit
5. Retirez le câble d’alimentation de la prise murale. La connexion à la prise murale doit
rester accessible.
3.2 Borne de terre fonctionnelle externe
Il existe en face avant un plot de raccordement de terre externe (6) destiné à servir de
terre fonctionnelle fournissant un point de connexion/liaison à d’autres appareils à
raccorder à la même terre que l’appareil de mesure (il ne s’agit pas d’une terre de
protection).
3.3 Raccords pneumatiques
Aucun point de pression pneumatique ou de vide externe n’est nécessaire car l’ADTS
intègre des pompes à pression et à vide.
