66 K0554 revisione A

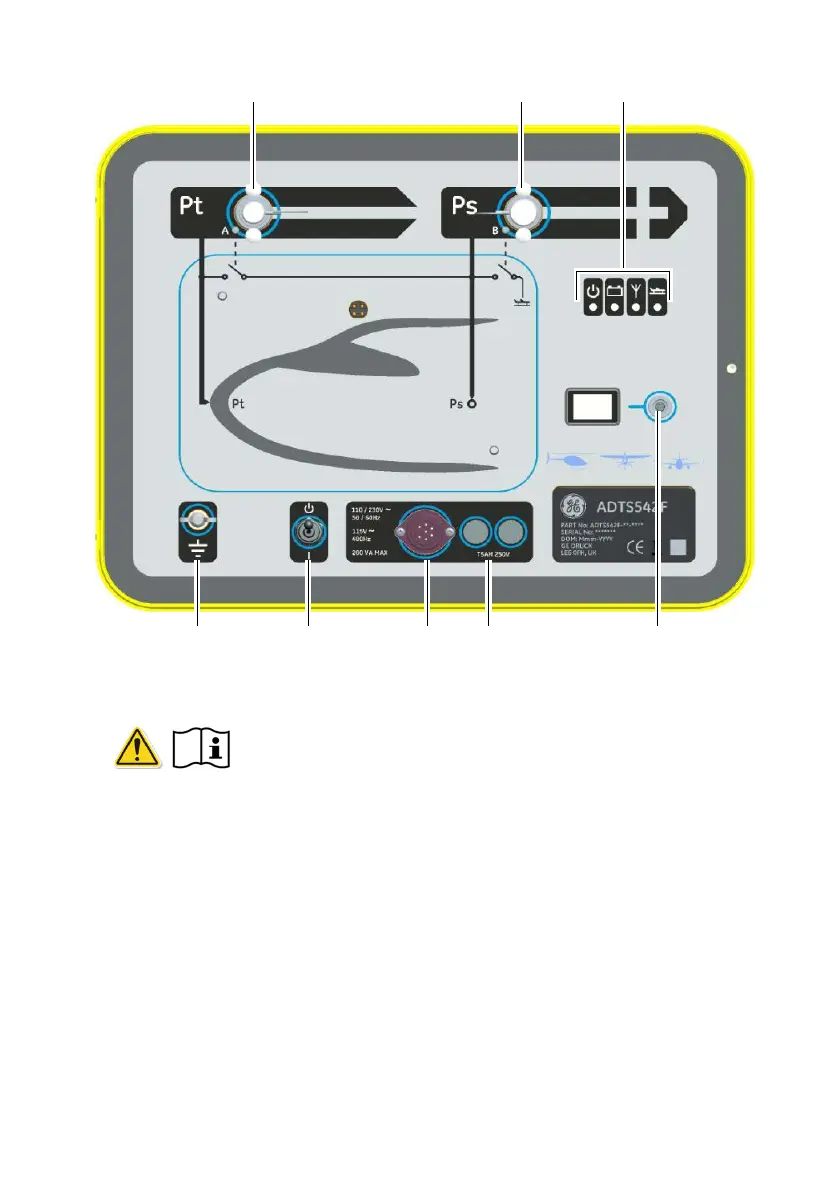

Figura 7 - Pannello anteriore dell'ADTS
L'interruttore ON/OFF (3) sulla parte anteriore del Test Set non è un dispositivo di
disconnessione. Per scollegare il Test Set dall'alimentazione:
4. rimuovere il cavo di alimentazione (5) dalla parte anteriore dell'unità oppure
5. rimuovere il cavo di alimentazione dalla presa alla parete. La connessione alla presa alla
parete deve restare accessibile.
3.2 Morsetto di terra/massa funzionale esterno
Un perno di connessione terra/massa esterno (6) disponibile come terra funzionale sul
pannello anteriore fornisce un punto di connessione/collegamento per altre
apparecchiature da collegare alla stessa connessione di terra/massa del Test Set (non si
tratta di una connessione di terra/massa protettiva).
3.3 Collegamenti pneumatici
Non sono necessari vuoti o pressioni pneumatiche esterni in quanto l'ADTS contiene
pompe per vuoto e pressione interne.
