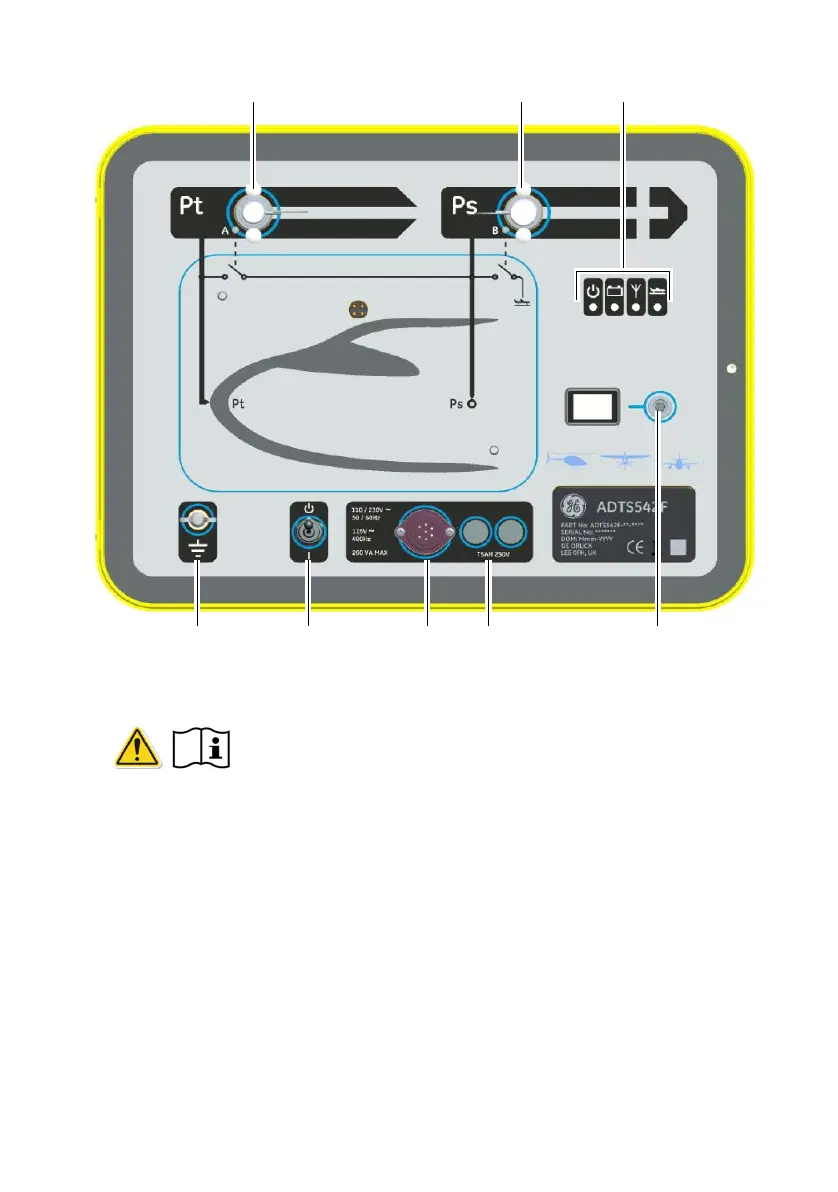

Figura 7 Panel frontal del ADTS
Utilice el interruptor de encendido/apagado (3) de frontal del equipo de prueba para
encender el equipo. Para desconectar la alimentación del equipo de prueba:
4. Retire el cable de alimentación (5) del frontal del equipo de prueba o
5. Retire el cable de alimentación del enchufe de la pared. El enchufe de la pared debe
quedar accesible.
3.2 Terminal de tierra funcional externo
Una clavija de conexión a tierra externa (6) situada en el panel frontal actúa como tierra
funcional y ofrece un punto de conexión para que otros equipos compartan la misma
conexión a tierra que el equipo de prueba (no es una conexión a tierra de protección).
3.3 Conexiones neumáticas
El ADTS no requiere presiones neumáticas ni vacíos, ya que dispone de bombas internas
de presión y vacío.
Los tubos flexibles (disponibles como accesorios opcionales en la hoja de características)
se utilizan para la conexión a los puertos de salida “Pitot” (Pt) (1) y “Static” (Ps) (2) del ADTS.
