102 K0554 Revisão A

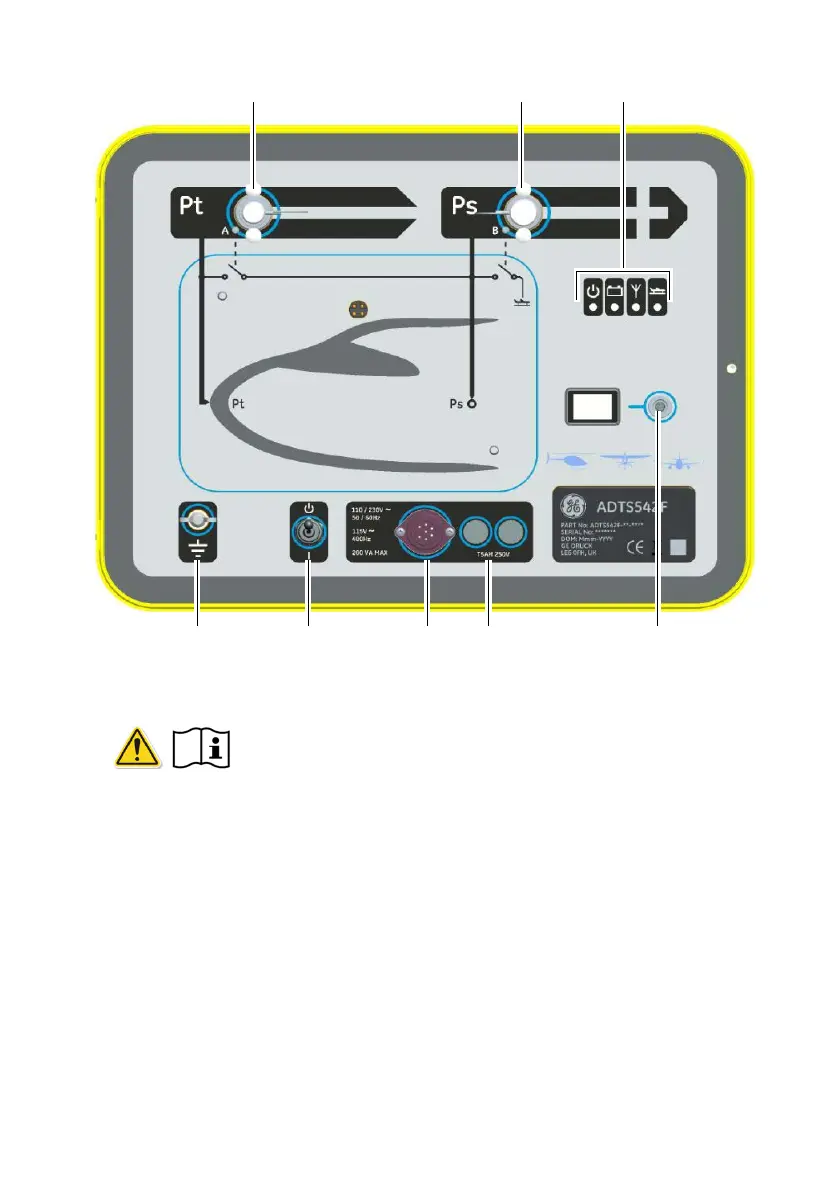

Figura 7 Painel frontal ADTS
A Chave Ligado/Desligado (3) na frente do conjunto de teste não é um dispositivo de
desconexão. Para desconectar a força para o conjunto de teste:
4.Remova o cabo de força (5) da frente do conjunto de teste ou
5.Remova o cabo de força do soquete da parede. A conexão de soquete na parede deve
permanecer acessível.
3.2 Terminal terra funcional externo
Pino terra de conexão externa (6) está disponível como um terra funcional no painel
frontal fornecendo conexão/ponto de ligação para outro equipamento ser conectado
à mesma conexão terra como conjunto de teste (Não é uma conexão terra protetora).
3.3 Conexões pneumáticas
Nenhuma pressão pneumática externa ou vácuo é necessário já que o ADTS contém
bombas de vácuo e pressão interna.
Mangueiras (disponíveis como acessórios para encomenda no catálogo técnico) são
usadas em conexão às portas de saída “Pitot” (Pt) (1) e “Estática” (Ps) (2) do ADTS.
