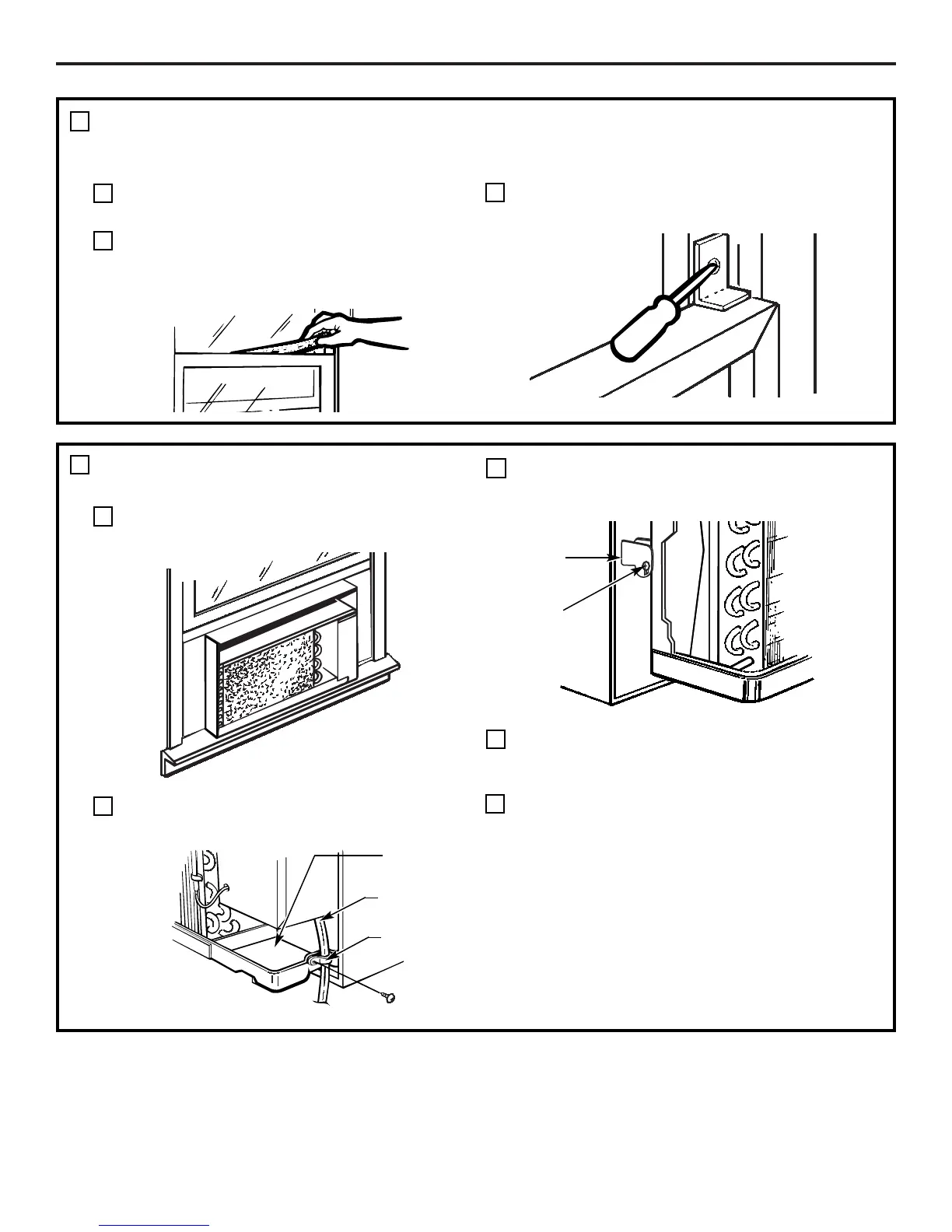

Instructions de montage
REPLACEZ LE CONDITIONNEUR
DANS SON LOGEMENT
Faites délicatement glisser le conditionneur
dans son logement.
Fixez le cordon d’alimentation au plateau du
fond à l’aide de l’agrafe.
Remettez la plaque de verrouillage en place
en mettant la languette derrière le rebord de la
paroi du logement. Serrez la vis.
Fixez la grille frontale. Une ouverture pour le
cordon d’alimentation se trouve dans le bas
de la grille frontale.
Bouchez les trous et les fissures avec du
calfeutrage fourni par l’installateur.
MONTEZ LE JOINT D’ÉTANCHÉITÉ
EN MOUSSE DE LA FENÊTRE ET
LA FERRURE DE VERROUILLAGE
Coupez, à la largeur de la fenêtre, le joint
d’étanchéité supérieur en mousse.
Insérez la mousse entre la vitre et la fenêtre
pour empêcher l’air et les insectes de
pénétrer dans la pièce.
Fixez la ferrure de verrouillage de la fenêtre à
l’aide d’une (1) vis de type E.
8
A
B
9
A
B
C
C
D
E
Agrafe
Cordon
d’alimentation
Plateau
du fond
Plaque de
verrouillage
Serrez la vis
