SECTION
3
FRONT
FRAME
BREAKER
CONVERSION
Installing
the
Flux
Shifter
(
Cont
d
)
AFTER
BREAKER
IS
REASSEMBLED
ADJUST
THE
FLUX
SHIFT
TRIP
ROD
AS
FOLLOWS
:
WITH
BREAKER
OPEN
AND
THE
TRIPSHAFT
RESET
,
TURN
.
ADJUSTER
UNTIL
GAP
IS
.
093
TO
.
125
,
THEN
LOCK
WITH
JAM
NUT
.
INSERTED
ACTUATING
BUSHING
WHEN
REASSEMBLING
THE
FRONT
AND
BACK
FRAMES
ENGAGE
BUSHING
(
IN
RH
OPER
.
LINK
)
WITH
OPERATING
LEVER
OF
THE
FLUX
SHIFT
TRIP
DEVICE
AS
SHOWN
.
RIGHT
SIDE
OF
MECHANISM
FRAME
VIEWED
FROM
REAR
OF
FRONT
FRAME
.
RIGHT
OPER
.
LINK
W
JAM
NUT
v
ADJUSTER
P
C
h
-
TRIP
PADDLE
ON
EC
EQUIPPED
BREAKERS
IT
WILL
BE
NECESSARY
TO
DRILL
AND
TAP
OR
BOLT
THIS
#
10
-
32
HOLE
IN
THE
FRONT
FRAME
USE
THE
FLUX
SHIFT
TRIP
DEVICE
BRACKET
.
AS
TEMPLATE
.
ON
POWER
SENSOR
BREAKERS
EQUIPPED
WITH
SHUNT
TRIP
,
MOUNT
FLUX
SHIFT
TRIP
DEVICE
ON
TOP
OF
THE
SHUNT
TFUP
BRACKET
.
IF
NO
SHUNT
TRIP
,
USE
SPACER
PROVIDED
.

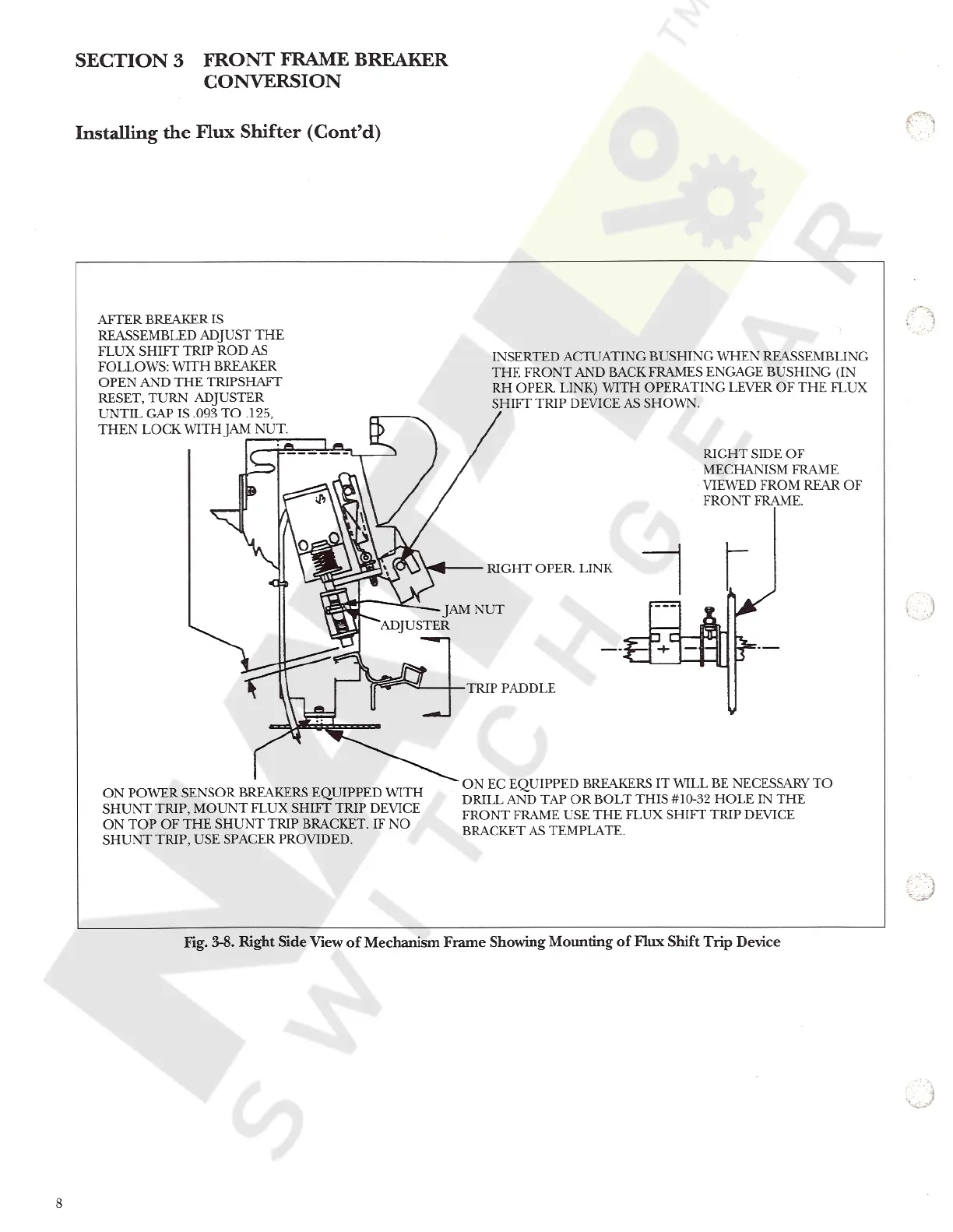

Fig
.
3
-
8
.
Right
Side
View
of
Mechanism
Frame
Showing
Mounting
of
Flux
Shift
Trip
Device
8
