REINSTALLATION DES PORTES DU
RÉFRIGÉRATEUR
Inverser en sens inverse, étapes 4 à 1, pour réinstaller les
portes du réfrigérateur. Suivez les instructions suivantes
pour les alignements critiques.
Réinstallez la charnière centrale d’abord, puis serrez les vis à
un couple de 65 po-lb.
Avec la porte gauche à 90° par rapport
à la façade du réfrigérateur, abaissez la porte du réfrigérateur sur
la charnière centrale. Assurez-vous que la porte et la charnière
s’alignent correctement.
Fermez les portes et assurez-vous que la partie mobile
d’étanchéité de la porte soit alignée avec la gâche. Si la porte
ne se ferme pas automatiquement après la réinstallation, retirez
la porte, retournez-la, vérifiez le repère d’alignement et la flèche (il
y a un repère d’alignement sur le mécanisme de fermeture de la
porte.
Celui-ci correspond au repère d’alignement sur le cache
inférieur.
Faites pivoter le mécanisme de fermeture de la porte
pour aligner le repère et la flèche. Réinstallez ensuite la porte).
Maintenez la porte bien fermée à l’aide de ruban-cache ou
demandez à une deuxième personne de maintenir la porte.
Réinstallez la charnière supérieure d’abord, puis serrez les vis
à un couple de 65 po-lb.
Assurez-vous d’avoir remis le fil de terre et le réducteur de
tension au niveau de la charnière supérieure.
Réinstallez le cache de la charnière. Remarque : Assurez-vous
que les fils ne sont pas pincés ou sous des emplacement de vis
avant de serrer ces dernières.
RETRAIT DES PORTES DU RÉFRIGÉRATEUR
(suite)
Remarque : pour que l’installation se fasse correctement plus
tard, veuillez suivre attentivement la prochaine étape.
Les portes du compartiment de réfrigération doivent
RETIRÉES et INSTALLÉES en position ouverte à 90°
avec la façade du réfrigérateur.
RETRAIT DE LA PORTE OPPOSÉE
Effectuez la même procédure sur la porte du côté opposé.
Il n’y a pas de câbles ou de tuyau d’alimentation en eau
sur la porte du côté opposé.

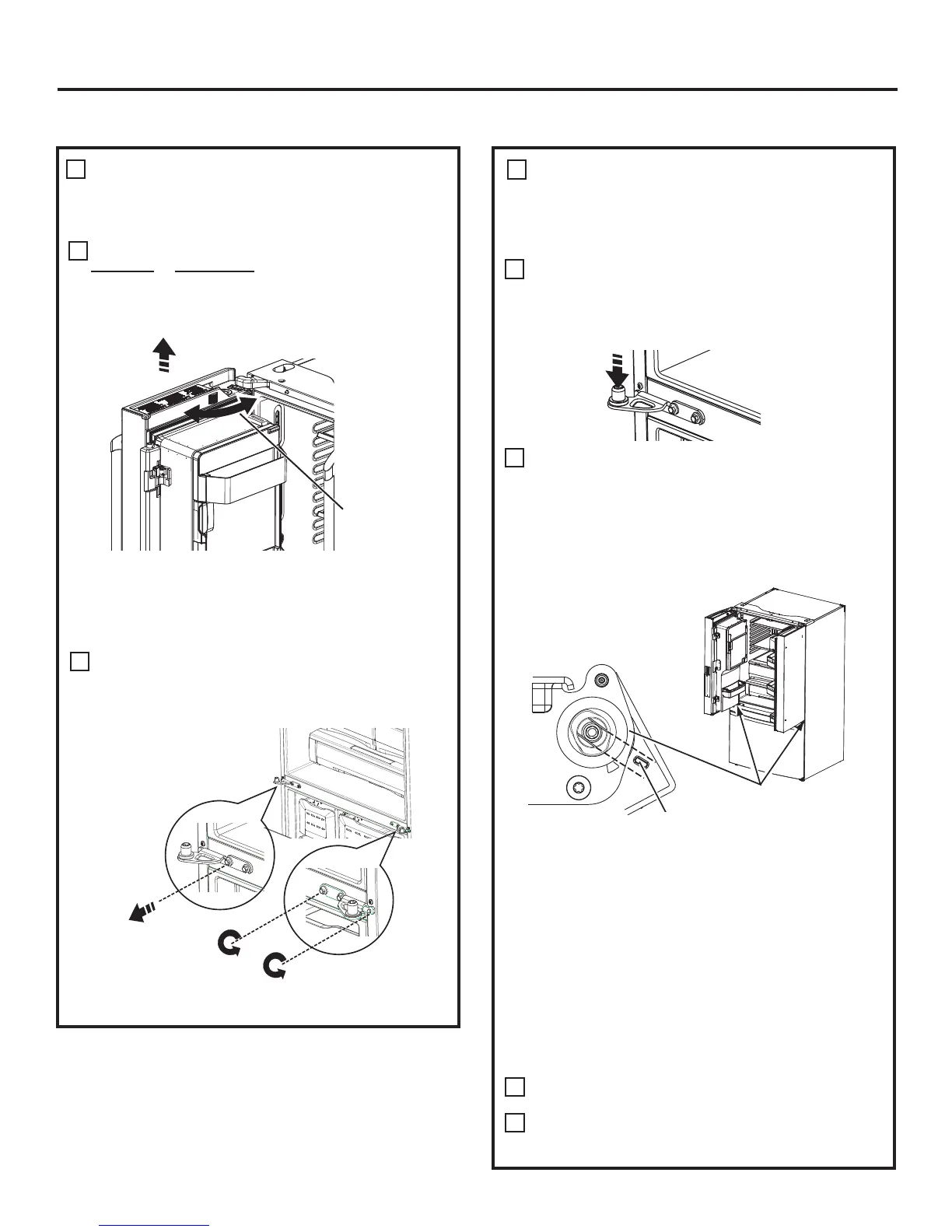

RETRAIT DE LA CHARNIÈRE CENTRALE (si
nécessaire)
Retirez les vis de 3/8 po maintenant la charnière centrale au
corps du réfrigérateur. Utilisez le tournevis T20 pour retirer la
vis extérieure.
27
F
4
Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
A
5
B
C
D
3
Soulevez et retirez la
charnière centrale
Ouvrez la
porte à 90°
Desserrez les vis extérieures
Retirez la vis
centrale
Si la porte ne peut pas être installé à 90°, suivez les étapes ci-dessous :
1. Si l’espace disponible ou le modèle limite l’ouverture de la porte à moins
de 180°, alors :
a) Enlevez la porte, retournez-la doucement.
b) Vérifier l’alignement de l’axe du mécanisme de fermeture de la porte
sur le dessous de la porte. Les parties planes sur l’axe correspondent
au repère d’alignement sur l’anneau en plastique ou au repère sur le
cache inférieur
c) Si l’axe n’est pas aligné sur le repère, à l’aide d’une clé Allen de 5/32 po,
faites pivoter l’axe du mécanisme de fermeture de la porte dans le sens
inverse des aiguilles d’une montre pour la porte droite, et dans le sens
des aiguilles d’une montre pour la porte gauche. Ensuite, alignez les
parties planes avec le repère.
d) Installez la porte à 90°.
align marks
Dessous de la porte
du compartiment de réfrigération
Alignez les repères
