Instructions d’installation
INSTALLATION DU RÉFRIGÉRATEUR (suite)
0.600”
Reportez-vous à 239D4144P001 Pub No. 31-45474-2
IMPORTANT!
Les 6 vis de montage (3 de chaque côté) ne sont PAS interchangeables avec les vis de la charnière
centrale ou supérieure.
Après l’installation de la porte du congélateur, vérifiez que les écarts sont uniformes (le
haut et le bas des côtés gauche et droit) à l’aide du gabarit fourni.
Si des écarts trop importants sont observés, suivez les étapes suivantes pour ajuster la porte du congélateur.
Étape 1 - Desserrez les 3 vis de chaque côté (droit et gauche) de la porte du congélateur.
Étape 2 - Tournez la vis d’ajustement dans le sens des aiguilles si l’écart dans le haut est trop important (voir le
gabarit). À l’aide d’une clé hexagonale de 3/32 po, tournez la vis d’ajustement dans le sens des aiguilles sur un
quart à un demi- tour.
Étape 3 - Tournez la vis d’ajustement dans le sens contraire des aiguilles si l’écart dans le bas est trop important
(voir le gabarit). À l’aide d’une clé hexagonale de 3/32 po, tournez la vis d’ajustement dans le sens contraire des
aiguilles sur un quart à un demi- tour.
Étape 4 - Serrez les 3 vis de chaque côté (droit et gauche).
Étape 5 - Vérifiez les écarts de nouveau à l’aide du gabarit et répétez les étapes 1 à 4 s’il y a lieu et terminez par
l’étape 5.

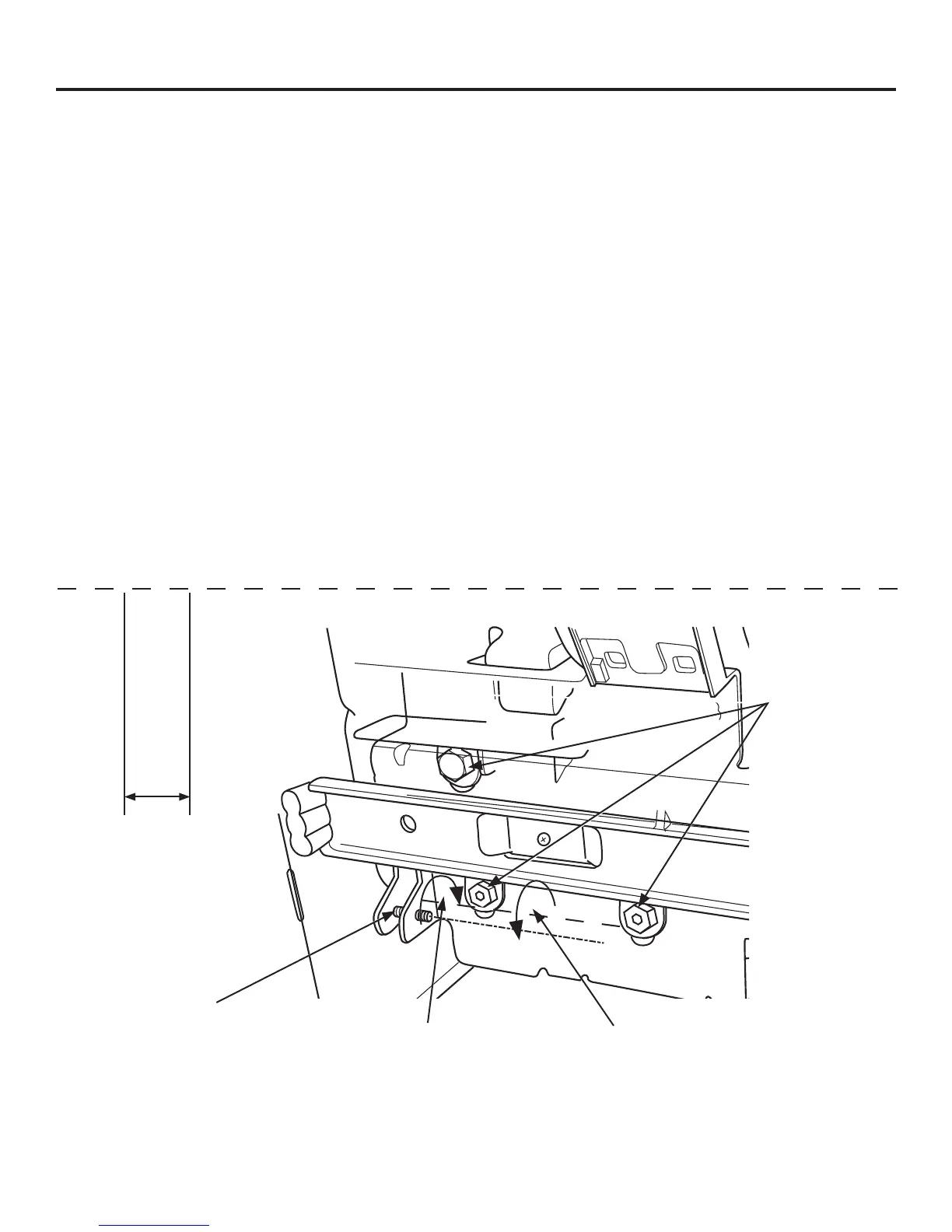

Instructions concernant l’ajustement des écarts
de la porte du congélateur :
Gabarit pour vérifier les
écarts. L’écart doit être de
0,6 po (1,5 cm) ou moins.
Étape 1
Étape 4
Vis d’ajustement
Étape 3
Étape 2
Plier ici pour utiliser le gabarit
