38
Instructions d’installation
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les
au robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans
le robinet. Serrez bien l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
GE SmartConnect™ Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet
d’arrêt et serrez l’écrou de compression à la
main, puis serrez d’un tour supplémentaire avec
une clé. Des fuites peuvent survenir si l’écrou est
trop serré.
REMARQUE : L’installation sera conforme aux
codes de plomberie 248CMR du Commonwealth
du Massachusetts. L’utilisation de robinets-
vannes à étrier sont interdites au Massachusetts.
Demandez l’avis de votre plombier qualifié.
BRANCHEMENT DU TUYAU AU ROBINET
7
Ouvrez le robinet d’alimentation principale d’eau et
purgez le tuyau jusqu’à ce que l’eau soit claire.ear.
Fermez l’eau au niveau du robinet d’eau après
écoulement d’environ 1 litre (1 quart) d’eau par le
tuyau ou au bout de 2 minutes.
PURGE DU TUYAU
8
Robinet d’arrêt de
type vanne à étrier
Écrou de compression
Presse-joint
Robinet de sortie
Bague (manchon)
Tuyau
SmartConnect
™

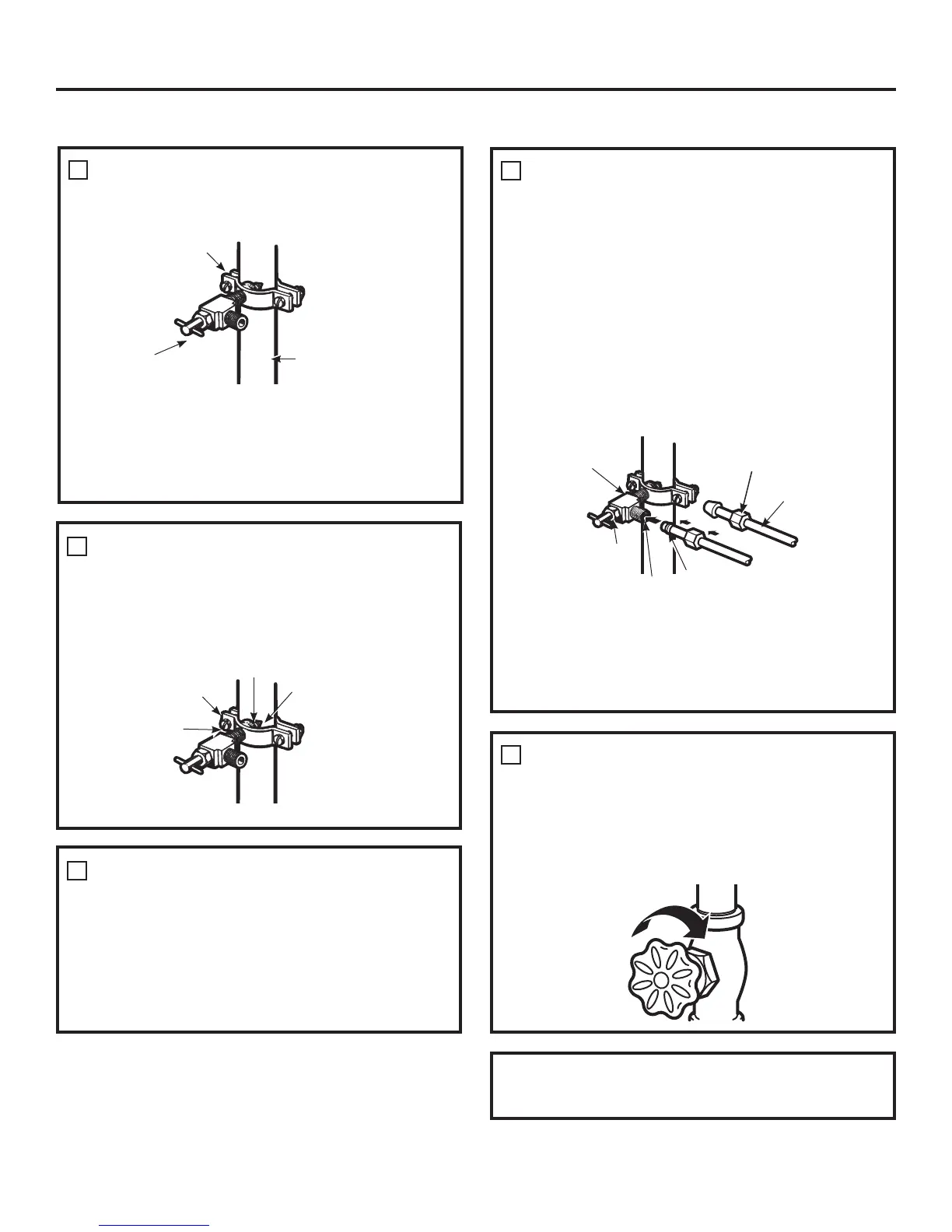

Fixez le robinet d’arrêt à la canalisation d’eau
froide à l’aide du collier de serrage.
REMARQUE : L’installation sera conforme aux
codes de plomberie 248CMR du Commonwealth
du Massachusetts. L’utilisation de robinets-
vannes à étrier sont interdites au Massachusetts.
Demandez l’avis de votre plombier qualifié.
FIXATION DU ROBINET D’ARRÊT
4
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
REMARQUE : Ne serrez pas trop, vous risquez
d’écraser le tuyau.
SERRAGE DU COLLIER
5
Collier de
serrage
Tuyau vertical
d’eau froide
Robinet d’arrêt de
type vanne à étrier
Rondelle
Entrée
Collier de
serrage
Vis du
collier
Faites passer le tuyau entre la conduite d’eau
froide et le réfrigérateur.
Faites passer le tuyau par un trou percé dans le
mur ou le plancher (derrière le réfrigérateur ou
au niveau du placard adjacent) aussi près du
mur que possible.
PASSAGE DU TUYAU
6
Pour terminer l’installation du réfrigérateur, retournez à
l’étape 11 de la section Installation du réfrigérateur.
INSTALLATION DE LA CONDUITE D’EAU (suite)
