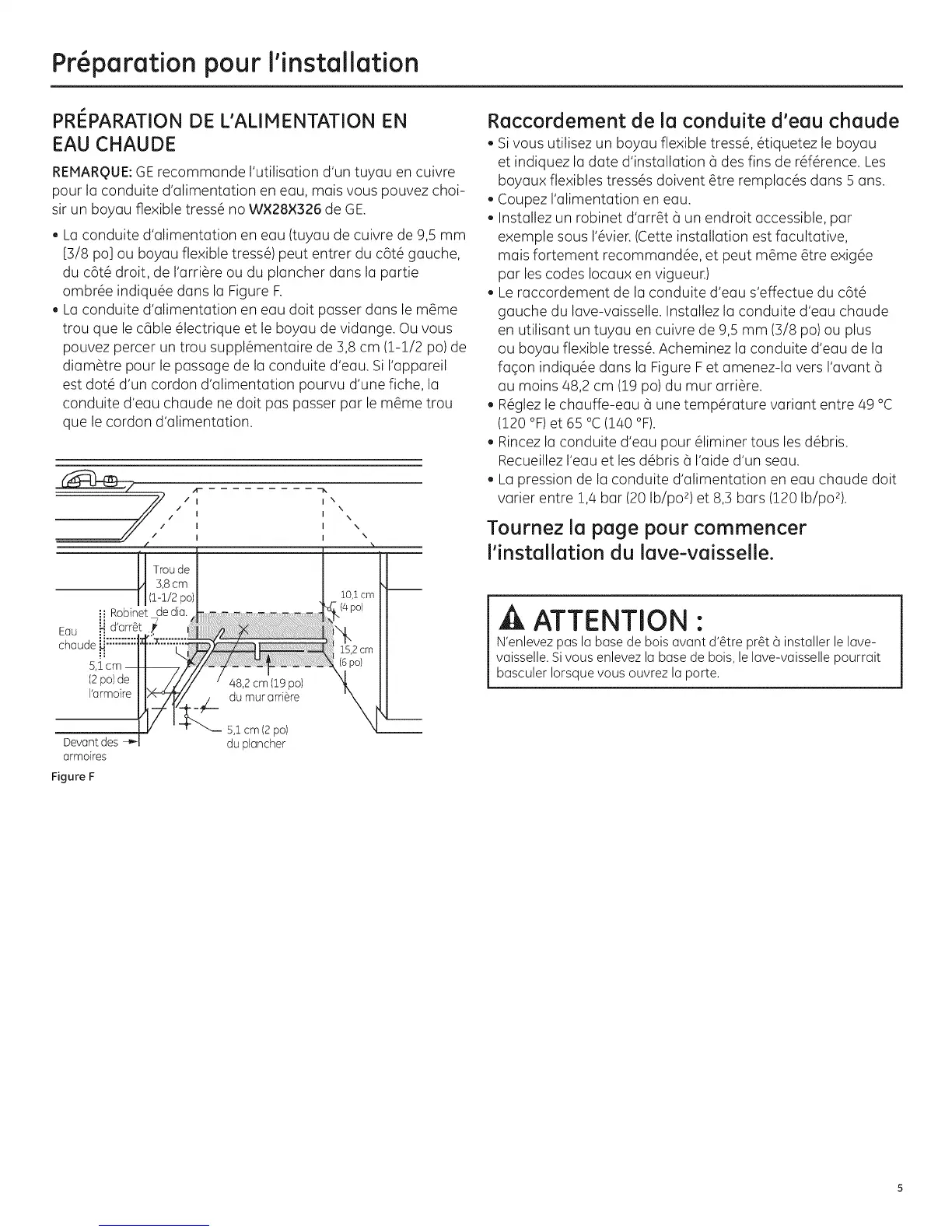

Preparation pour I'installation
PRI PARATION DE L'ALIMENTATION EN
EAU CHAUDE
REMARQUE:GErecommande I'utilisation d'un tuyau en cuivre
pour la conduite d'alimentation en eau, mais vous pouvez choi-
sir un boyau flexible tress6 no W×28×326 de GE.
. La conduite d'alimentation en eau (tuyau de cuivre de 9,5 mm
[13/8po] ou boyau flexible tress6) peut entrer du c6t6 gauche,
du c6t_ droit, de I'arri_re ou du plancher dans la partie
ombr6e indiqu6e dans la Figure F.
. La conduite d'alimentation en eau doit passer duns le m_me
trou que le cable 61ectrique et le boyau de vidange. Ou vous
pouvez percer un trou suppl6mentaire de 3,8 cm (1-1/2 po) de
diam_tre pour le passage de la conduite d'eau. Si I'appareil
est dot6 d'un cordon d'alimentation pourvu d'une fiche, la
conduite d'eau chaude ne doit pas passer par le m_me trou
que le cordon d'alimentation.
A'-
/
/ I
I
I
/
i Trou de
3,8 cm
(1-1/2po)
i! Robinet dedia.
Eau ::!..'d'arr@
chaude _ ...........
5Jcm --
(2po) de
I'armoire
I \
\
I \
I \
I \
Devant des _'_
armoires
du plancher
Figure F
Raccordement de la conduite d'eau chaude
. Sivous utilisez un boyau flexible tress_, @iquetez le boyau
et indiquez la date d'installation (_des fins de r6f@ence. Les
boyaux fiexibles tress6s doivent _tre remplac6s dens 5 ans.
. Coupez I'alimentation en eau.
. Installez un robinet d'arr_t (_un endroit accessible, par
exemple sous 1'6vier.(Cette installation est facultative,
mais fortement recommand6e, et peut m_me _tre exig6e
par lescodes Iocaux en vigueur.)
. Le raccordement de la conduite d'eau s'effectue du c6t6
gauche du lave-vaisselle. Installez la conduite d'eau chaude
en utilisant un tuyau en cuivre de 9,5 mm (3/8 po) ou plus
ou boyau flexible tress6. Acheminez la conduite d'eau de la
faqon indiqu6e dens la Figure Fet amenez-la vers I'avant (_
au moins 48,2 cm (19 po) dumur arri@e.
. R6glez le chauffe-eau (_une temp@ature variant entre 49 °C
(120 °F)et 65 °C(1/40°F).
. Rincez la conduite d'eau pour _liminer tous les d6bris.
Recueillez I'eau etles d6bris (_I'aide d'un seau.
. La pression de la conduite d'alimentation en eau chaude doit
verier entre 1,4 bar (20 Ib/po 2)et 8,3 bars (120 Ib/po2).
Tournez la page pour commencer
I'installation du lave-vaisselle.
A ATTENTION :
N'enlevezpasla basede boisavantd'@trepr@t@installerle lave-
vaisselle.Sivousenlevezla basede bois,le lave-vaissellepourrait
basculerIorsquevous ouvrezla porte.
