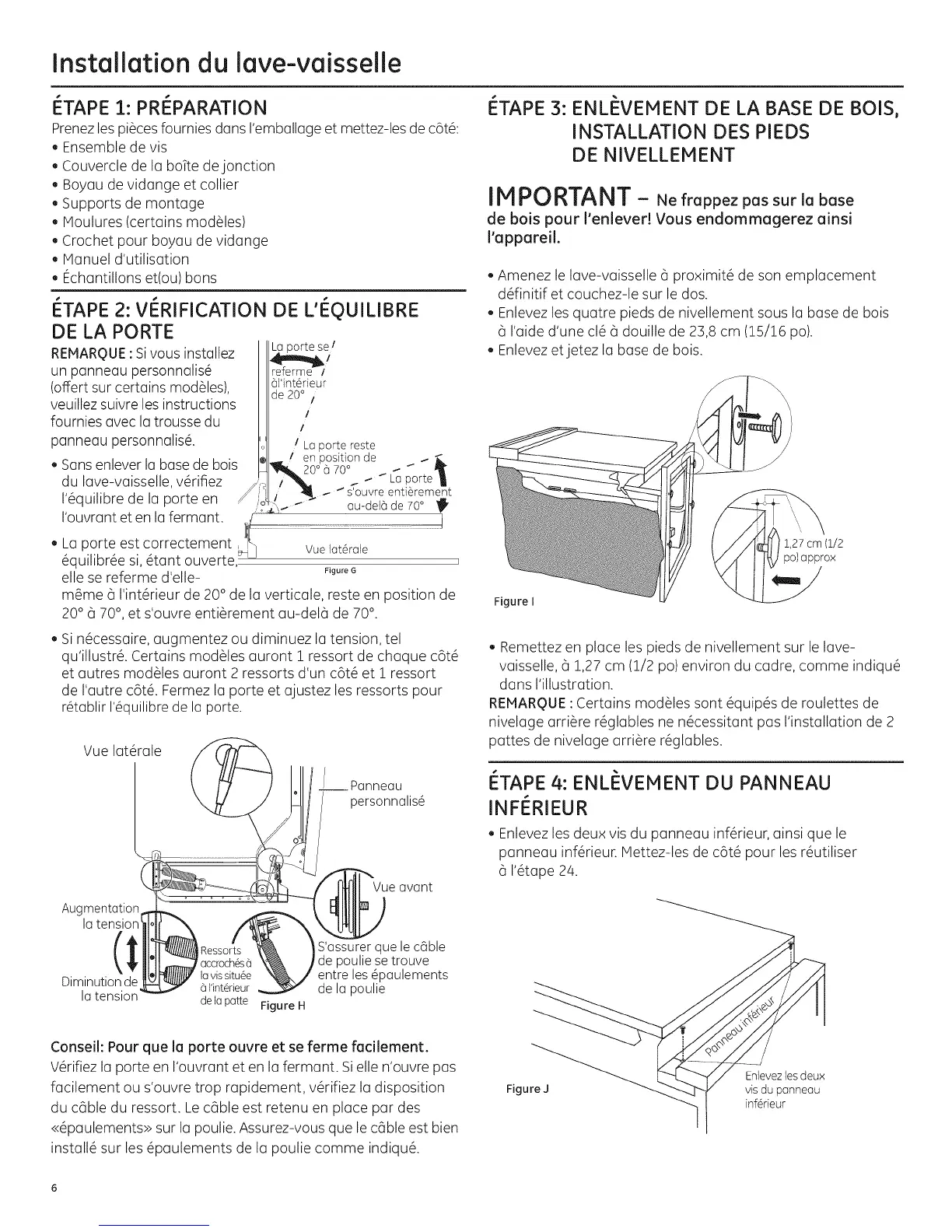

Installation du lave-vaisselle
ETAPE 1: PREPARATION
Prenezles pisces fournies dans I'emballage et mettez-les de cStS:
, Ensemble de vis
Couvercle de la boTtedejonction
Boyau de vidange et collier
Supports de montage
Moulures (certains modSles)
Crochet pour boyau de vidange
Manuel d'utilisation
Echantillons et(ou) bons
I_TAPE 2: VITRIFICATION DE L'I_QUILIBRE
DE LA PORTE
REMARQUE: Sivous installez
un panneau personnalis6
(offert sur certains modSles),
veuillez suivre les instructions
fournies avec la trousse du
panneau personnalis&
Sansenlever la base de bois
du lave-vaisselle, v@ifiez
I'Squilibre de la porte en
L9 porte se!
reTerme /
6]'int6rieur
de 20° /
/
/
/ La porte reste
en position de _ _.
0°(_70 ° ,_ _ _ _T
i _ La porte_
_ s'ouvre enti@rement
_.- _ au-del@ de 70°
I'ouvrantet en la fermant. _u_............................ 1
, La porte est correctement _ rue lat@aJe
SquilibrSe si, @ant ouverte,
elle se referme d'elle- ng.reG
m_me 6 I'int@ieur de 20° de la verticale, reste en position de
20° 6 70°, et s'ouvre enti@ement au-del6 de 70°.
, Si nScessaire, augmentez ou diminuez la tension, tel
qu'illustr& Certains modSles auront 1 ressort de chaque c6tS
et autres modSles auront 2 ressorts d'un c6tS et i ressort
de I'autre c6t& Fermez la porte et ajustez les ressorts pour
r6tablir 1'6quilibrede la porte.
Vue lat@ale
__ Panneau
personnalis@
Vue avant
Augmentation
latension
(_ S'assurerque lec_ble
accroch_s6 de pou ie se trouve
la vis situ@e entreles@paulements
Diminutionde _I1nt@ieur de la poulie
la tension dela patte Figure H
I_TAPE 3: ENLI_VEMENT DE LA BASE DE BOIS,
INSTALLATION DES PIEDS
DE NIVELLEMENT
IMPORTANT - Ne frappez pas sur labase
de bois pour l'enlever! Vous endommagerez ainsi
l'appareil.
, Amenez le lave-vaisselle @proximitS de son emplacement
dSfinitif et couchez-le sur le dos.
Enlevez les quatre pieds de nivellement sous la base de bois
6 I'aide d'une clS 6 douille de 23,8cm (15/16 po).
Enlevez etjetez la base de bois.
1,27cm (1/2
po)approx
Figure I
Remettez en place les pieds de nivellement sur le lave-
vaisselle, 6 1,27 cm (1/2 po) environ du cadre, comme indiquS
dans I'illustration.
REMARQUE:Certains modSles sont Squip6s de roulettes de
nivelage arriSre rSglables ne nScessitant pas I'installation de 2
pattes de nivelage artiste rSglables.
I_TAPE 4: ENLi_VEMENT DU PANNEAU
INFI_RIEUR
, Enlevezles deux vis du panneau inf@ieur, ainsi que le
panneau inf@ieur. Mettez-les de c6tS pour les rSutiliser
6 I'Stape 24.
Conseil: Pour que la porte ouvre et se ferme focilement.
V@ifiez la porte en I'ouvrant et en la fermant. Sielle n'ouvre pas
facilement ou s'ouvre trop rapidement, v@ifiez la disposition
du cSble du ressort. LecSble est retenu en place par des
<<Spaulements>>sur la poulie. Assurez-vous que le cSble est bien
installs sur les Spaulements de la poulie comme indiqu&
Figure J
Enlevezlesdeu×
vis du panneau
inf@ieur
