INSTRUCTIONS D’INSTALLATION
Instructions d’installation
RACCORD AU LAVE-VAISSELLE (LE CAS ÉCHÉANT)
FIXATION DU COUDE DE REFOULEMENT

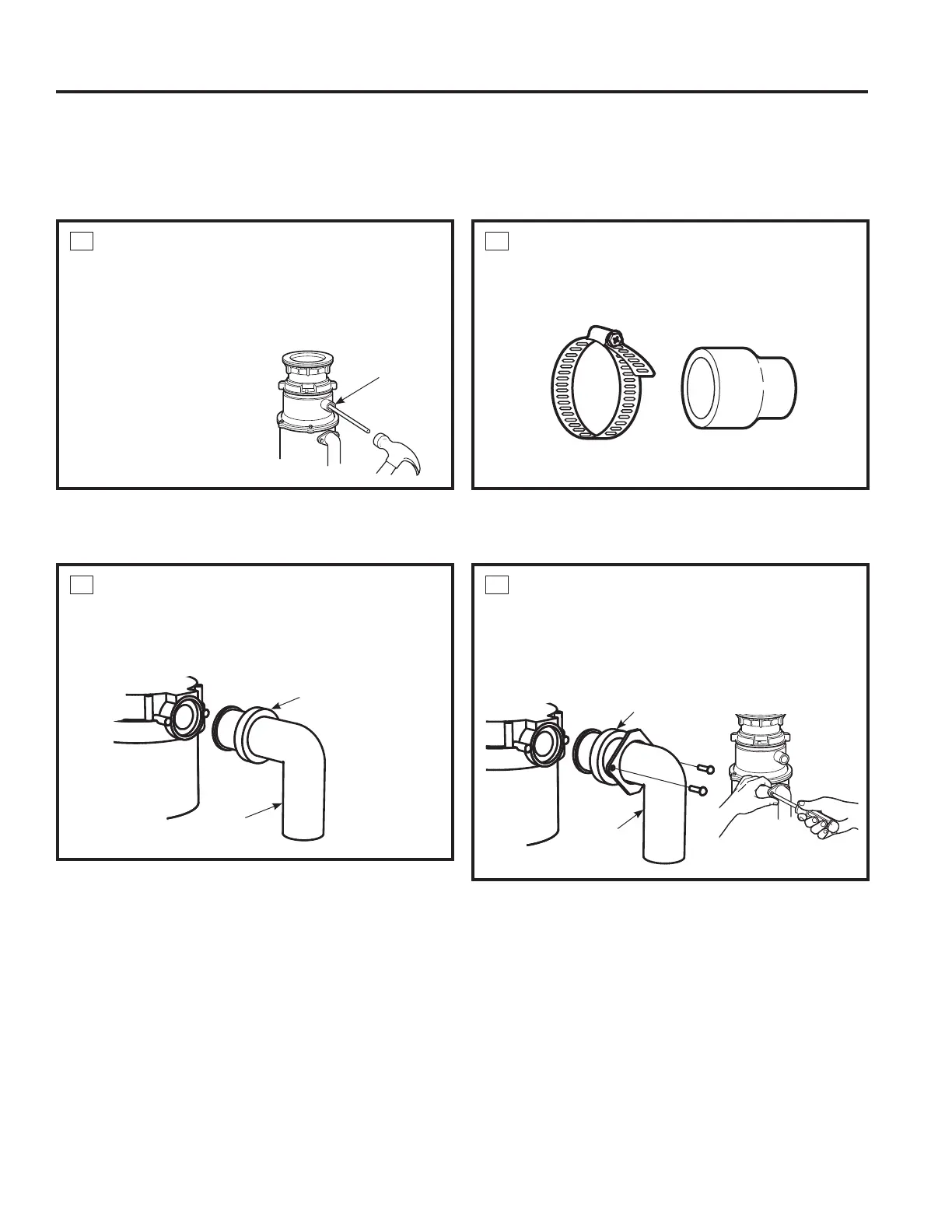

1
ENFONCEZ LA BONDE
À l’aide d’un outil non tranchant (poinçon d’acier ou
goujon en bois), enfoncez entièrement la bonde.
N’utilisez pas de tournevis ou d’outil pointu. Une
fois la bonde tombée dans le broyeur, vous pouvez
la retirer ou tout simplement la broyer lors de
l’utilisation du broyeur.
Ceci n’endommage en
aucun cas le broyeur,
mais le broyage peut
prendre un certain temps
et nécessiter plusieurs
utilisations.
1
ATTACHER LE JOINT EN
CAOUTCHOUC
Glisser le joint en caoutchouc le long du tuyau
de drainage.
2
RACCORD DU TUYAU
Raccordez le tuyau du lave-vaisselle à l’aide du collier
de serrage. Si la taille du tuyau est différente, utilisez
un adaptateur en caoutchouc à baïonnette.
2
RACCORDER LE COUDE
DE REFOULEMENT*
Raccordez le coude de refoulement au broyeur.**
Assurez-vous de bien serrer tous les raccords de
plomberie.
3RXUUDFFRUGHUOHEUR\HXUjXQODYHYDLVVHOOHVXLYH]O¶pWDSH
ci-dessous. Si vous ne souhaitez pas raccorder le broyeur à un
lave-vaisselle, passez directement à la section « Fixation du
coude de refoulement ».
/HFRXGHGHUHIRXOHPHQWGRLWrWUHLQVWDOOpSDUXQ
professionnel.
** Certaines installations (voir exemples à la page 11) peuvent
nécessiter l’utilisation d’un drain flexible.
Enfoncez
la bonde
Collier de serrage Adaptateur en caoutchouc
à baïonnette
Joint en
caoutchouc
Joint en
caoutchouc
Coude de
refoulement
Coude de
refoulement

GE DISPOSALL GFC320N Specifications

General

Feed Type	Continuous
Grinding Chamber Material	Stainless Steel
Weight	10.5 lbs
Sound Insulation	Yes
Motor Speed	1725 RPM
Grind Stages	1
Anti-Jamming Feature	Yes
Mounting Hardware Included	Yes
Warranty	2 years
