Fig. 1
Directives d’installation.

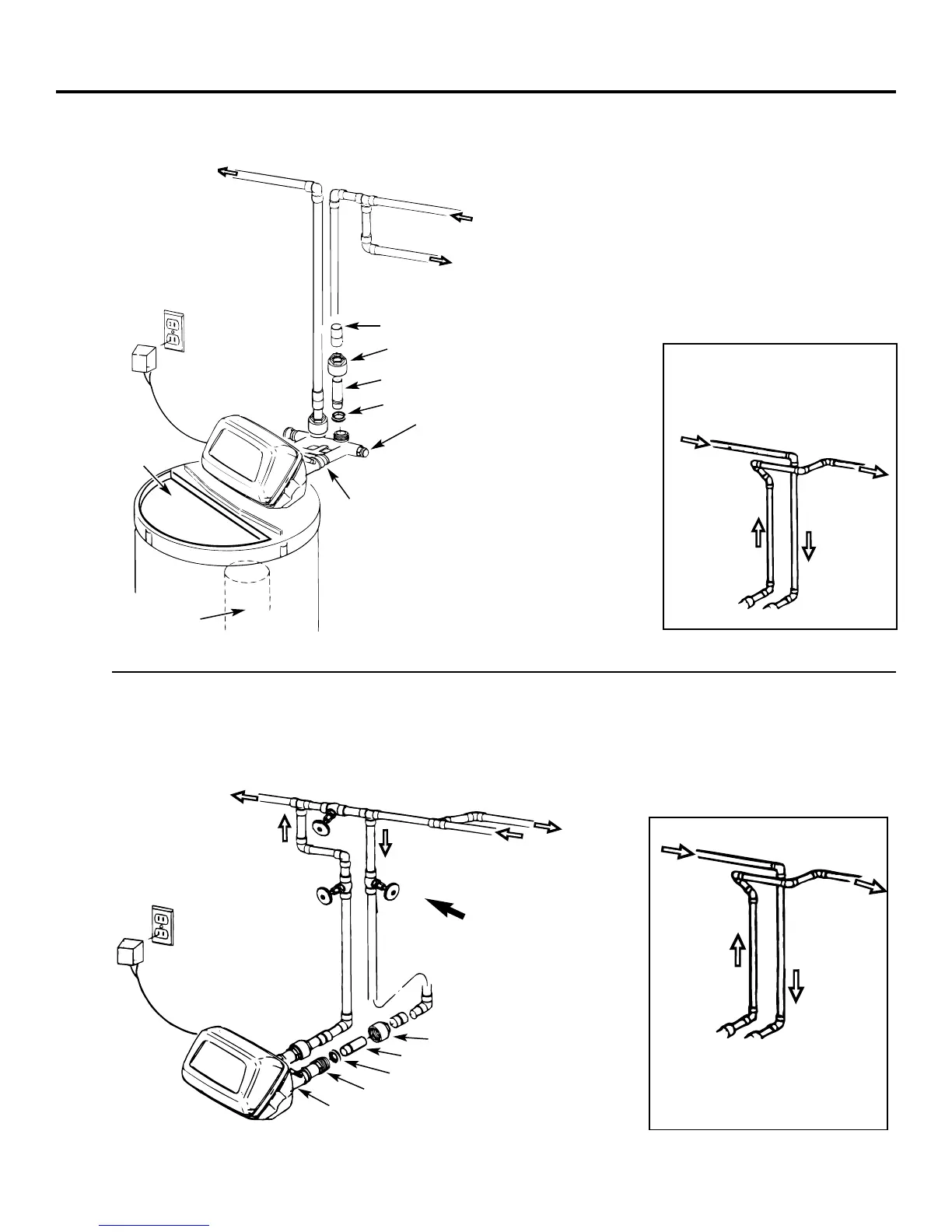

Illustration d’une installation type
Illustration de l’installation optionnelle des robinets de dérivation à 3 voies
Fig. 2
32
Les adaptateurs pour cette installation ne sont pas fournis avec l’adoucisseur.
Pour commander ces adaptateurs, appelez le service des pièces de GE au numéro 800-626-2000 et demandez la
pièce portant le no WS60X10006.
Eau traitée
Eau dure (non
traitée) vers
robinets
extérieurs
CONDUITE D’EAU PRINCIPALE
Eau dure (non traitée)
Écrou pour l’installation (2)
Tube en cuivre, 3/4 po (2)
Rondelle (2)
Robinet de dérivation
• Tirer pour le service en eau traitée
• Pousser pour dérivation
NOTE :
Le filetage des adaptateurs
utilisés pour l’installation sont pour
tuyaux mâles de 1 po de diamètre.
Si des tuyaux de 1 po de diamètre
sont requis, ne pas utiliser les
tuyaux et écrous en cuivre inclus.
Achetez un adaptateur pour tuyau
de 1 po avec filetage femelle et
raccorder directement aux filetages
de 1 po des adaptateurs utilisés
pour l’installation.
ADMISSION
Contenant pour
solution saline
NOTE :
Voir
la section
Branchements
au tuyau de
vidange
.
L'ENTRÉE
DU SEL
Orifice de
remplissage de
solution saline,
couvercle retiré
Transformateur de 24 volts
prise de courant de 120 volts
Eau dure
(non traitée)
Eau traitée
En provenance de
l’orifiice de sortie
de l’adoucisseur
Vers l’orifice d’entrée
de l’adoucisseur
CROISEMENT
Utilisez si l’alimentation d’eau
provient du côté gauche.
Incluez une dérivation simple
ou à 3 soupapes.
Eau dure
(non traitée)
Eau traitée
En provenance de
l’orifice de sortie
de l’adoucisseur
Vers l’orifice d’entrée
de l’adoucisseur
CROISEMENT
Utilisez si l’alimentation d’eau
provient du côté gauche.
Incluez une dérivation simple
ou à 3 soupapes.
CONDUITE D’EAU
PRINCIPALE
Eau traitée
Eau dure (non traitée)
Tube en cuivre, diamètre 3/4 po
Rondelle (2)
Adaptateur pour l’installation (2) (voir ci-dessus)
ADMISSION
Transformateur de 24 volts
Prise de 120 volts
Robinet de dérivation
Eau dure (non traitée)
vers robinets
extérieurs
Robinet d’entrée
Robinet de sortie
Écrou (2)
Circuit de dérivation à 3 robinets
Pour alimentation en eau traitée :
• Ouvrez les robinets d’entrée et de sortie
• Fermez le robinet de dérivation
Pour dérivation de l’eau dure (non traitée) :
• Fermez les robinets d’entrée et de sortie
• Ouvrez le robinet de dérivation
Raccord (2) (non fournis)
NOTE :
Le filetage des adaptateurs utilisés pour l’installation sont pour tuyaux mâles de 1 po de diamètre. Si des
tuyaux de 1 po de diamètre sont requis, ne pas utiliser les tuyaux et écrous en cuivre inclus. Achetez un adaptateur
pour tuyau de 1 po avec filetage femelle et raccorder directement aux filetages de 1 po des adaptateurs utilisés pour
l’installation.
