60
Instrucciones de instalación paso por paso.

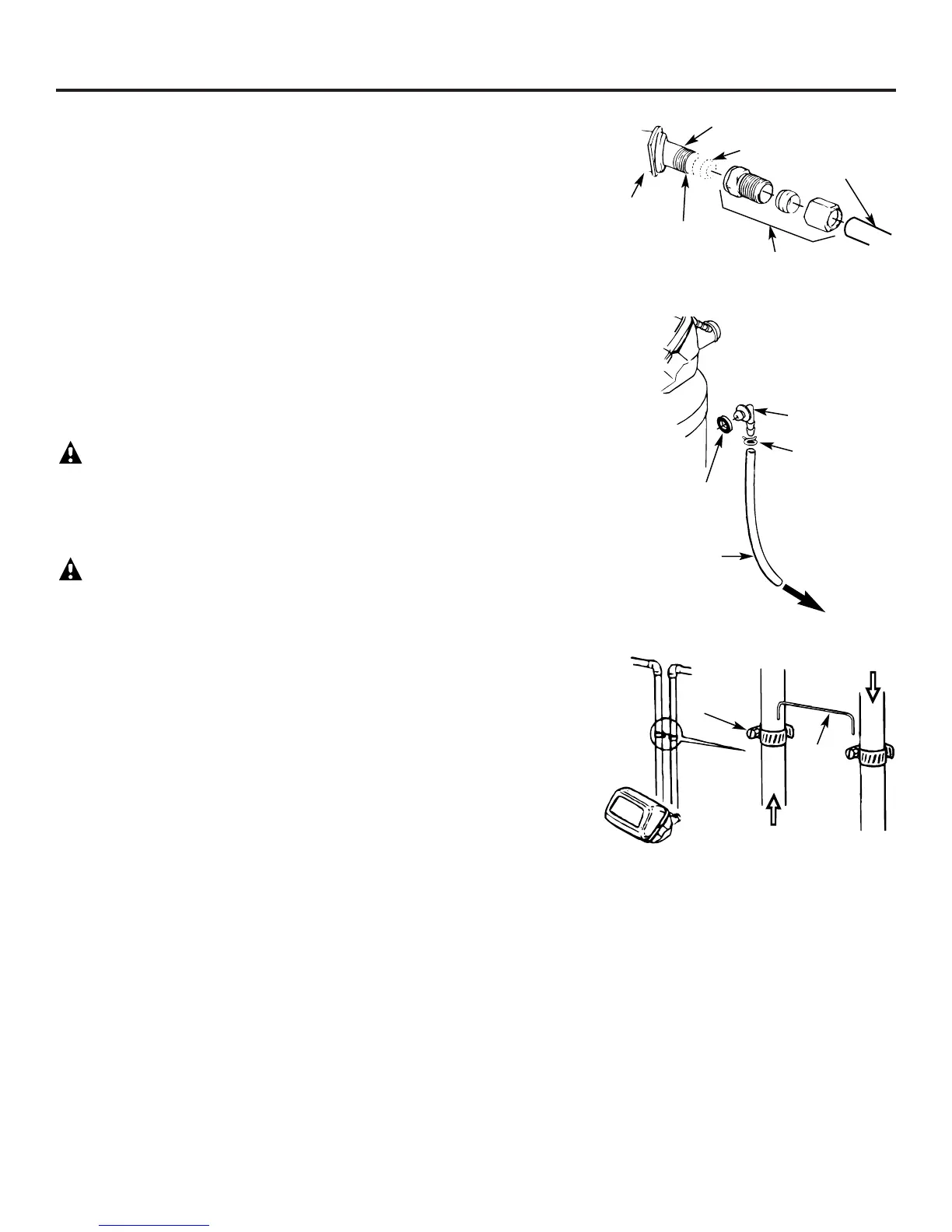

4A. CÓMO CONECTAR UN TUBO DE DRENAJE DE VÁLVULA RÍGIDA
• Para adaptar un tubo de drenaje de cobre al descalcificador, use una sierra de arco para cortar el extremo
de púa del ajuste de drenaje, tal y como se muestra en la Fig. 4A. Rote el ajuste de drenaje de forma tal
que la hoja de corte evite el alojamiento de la válvula para evitar daños a la válvula. Compre un ajuste de
compresión (tubo hembra de rosca de 1/4″ x 1/2″ de diámetro externo) y los tubos necesarios en una
ferretería local.
5. INSTALE LOS ACCESORIOS DE SOBREFLUJO DEL TANQUE DE LA SAL Y LA MANGUERA
• Inserte una arandela de goma en el agujero de 3/4″ de diámetro en el lado del tanque de la sal como se
muestra en la Fig. 5.
• Empuje el extremo del codo adaptador de la manguera hacia la arandela como se muestra en la Fig. 5.
• Adhiera la manguera (use la manguera que sobre del Paso 4) al codo adaptador de la manguera.
Use una abrazadera de mangueras para mantenerlo firmemente en su lugar.
• Localice el otro extremo de la manguera en el punto de drenaje. NO ELEVE esta manguera
más allá del codo en el tanque de la sal.
IMPORTANTE: NO SOBREFLUYA EN T LA MANGUERA PARA LA VÁLVULA DE LA MANGUERA
DE DRENAJE.
NOTA: Este drenaje es para seguridad solamente. Si el gabinete (el tanque de la sal) se llena demasiado
de agua, el agua excesiva será llevada al drenaje.
6. INSTALE LAS ABRAZADERAS DE TIERRA Y LOS CABLES
PELIGRO: No adherir apropiadamente el alambre de tierra podría resultar en una descarga eléctrica.
• Si las tuberías son de metal, para mantener continuidad de tierra eléctrica en la tubería de agua fría,
instale las abrazaderas de tierra incluidas como se muestra en la Fig. 6. Cerciórese de que los tubos
estén limpios bajo el área donde instalará las abrazaderas para garantizar un buen contacto.
7. PURGUE LAS TUBERÍAS, SAQUE EL AIRE DEL DESCALCIFICADOR, Y PRUEBE SU
INSTALACIÓN EN BÚSQUEDA DE FUGAS DE AGUA:
PRECAUCIÓN: Para evitar daños por la presión de agua o de aire en las partes internas del
descalcificador, cerciórese de seguir los pasos siguientes en el mismo orden en que se presentan.
A. Abra completamente 2 grifos de agua descalcificada fría en grifos cercanos al descalcificador.
B. Abra la válvula de bypass en la posición “bypass” empujando el vástago hacia adentro.
C. Abra completamente la válvula de cierre de la tubería del agua principal de la casa. Observe un flujo fijo
de ambos grifos abiertos en el paso A, más arriba.
D. Coloque la válvula de bypass en la posición de “servicio”, en la forma EXACTA como le especificamos a
continuación. MANTENGA EL GRIFO DE AGUA DESCALCIFICADA ABIERTO.
D. LENTAMENTE tire o deslice el vástago de la válvula (hacia afuera) hacia la posición de servicio, pausando
varias veces para permitir que la presurización del descalcificador comience lentamente.
E. Después de unos 3 minutos, abra un grifo de agua CALIENTE por 1 minuto, o hasta que todo el aire
haya sido extraído, entonces ciérrelo. NOTA: Si parece que el agua está turbia o tiene un sabor salado,
permita que el sistema funcione por unos minutos más, o hasta que se aclare el sistema.
F. Cierre todos los grifos de agua.
G. Inspeccione en búsqueda de fugas en la plomería que se acaba de llevar a cabo y repare inmediatamente
si encuentra alguna. Cerciórese de observar las notas de precaución anteriores.
H. Conecte el suministro de gas o eléctrico hacia el calentador de agua. Encienda el piloto si es aplicable.
Fig. 4A
Fig. 5
Fig. 6
Abrazadera (2)
Alambre
de tierra
De la salida de la válvula
Hacia la válvula
de entrada
Hacia el
drenaje de
alcantarillado
Manguera de drenaje
de sobreflujo
Abrazadera de la
manguera
Arandela
de goma
Clip
Roscas de 1/4” NPT
Púas
Tubo de cobre de
diámetro externo
de 1/2”
Corte las púas del
ajuste de drenaje
Ajuste de compresión. Tubo de
1/4” NPT x diámetro extreno de
1/2” (no incluido)
No conecte a la válvula de
la manguera de drenaje
8. AGREGUE AGUA Y SAL AL TANQUE DE LA SAL:
• Levante la tapa del gabinete o tanque de la sal. Agregue alrededor de 3 galones
de agua al tanque. No la agregue en el depósito de la salmuera.
• Llene el tanque con sal de PEPITAS, BOLITAS o SAL GRUESA SOLAR con una
pureza de 99,5 % o mayor. No use sal en roca, en bloques, granulada, ni de
helado (para descongelar hielo), ni sal con aditivos que remueven el hierro
(excepto la marca Diamond Crystal® Red-Out®). La capacidad de
almacenamiento de sal es de aproximadamente 200 libras. Mantenga la tapa del
agujero de la sal en su lugar sobre el descalcificador, a no ser que se encuentre
proporcionándole servicios de mantenimiento o llenándolo con sal.
NOTA: Si el descalcificador es instalado en un sótano húmedo o en un área
demasiado húmeda, es mejor llenar el tanque con menos sal, y hacerlo más
frecuentemente. De 80 a 100 libras de sal durarán varios meses, dependiendo
de la dureza del agua, el tamaño de la familia, y el modelo del sistema de
descalcificación.
9. CONECTE EL SUMINISTRO ELÉCTRICO:
• Si el cableado del transformador no está visible en la parte posterior de la cabeza
de control, remueva la cubierta de control. NO TIRE NI DESCONECTE
NINGÚN CABLE. Localice el alambre largo con conectadores en forma de “U”
en un extremo. Pase este alambre a través de la parte posterior del alojamiento
de control. Reemplace la cubierta de control.
• Apriete las 2 agarraderas del cable (los conectadores en forma de “U”) a los 2
tornillos en el transformador, y apriételos. Entonces, conecte el transformador a
un tomacorriente.
• El descalcificador funciona con suministro energético de 24 voltios-60 Hz. El
transformador incluido cambia de 120 voltios AC, normal en las residencias,
a 24 voltios. Conecte el transformador en un tomacorriente de 120 voltios
solamente. Cerciórese de que el tomacorriente siempre tiene suministro
energético, y que no vaya a ser desconectado accidentalmente.
10. PROGRAME EL CONTROL:
• Consulte la Sección de Programación del Control.
Adaptador de la
manguera
