GE JP3030D User Manual

4 31-11072-1
Instrucciones de instalación

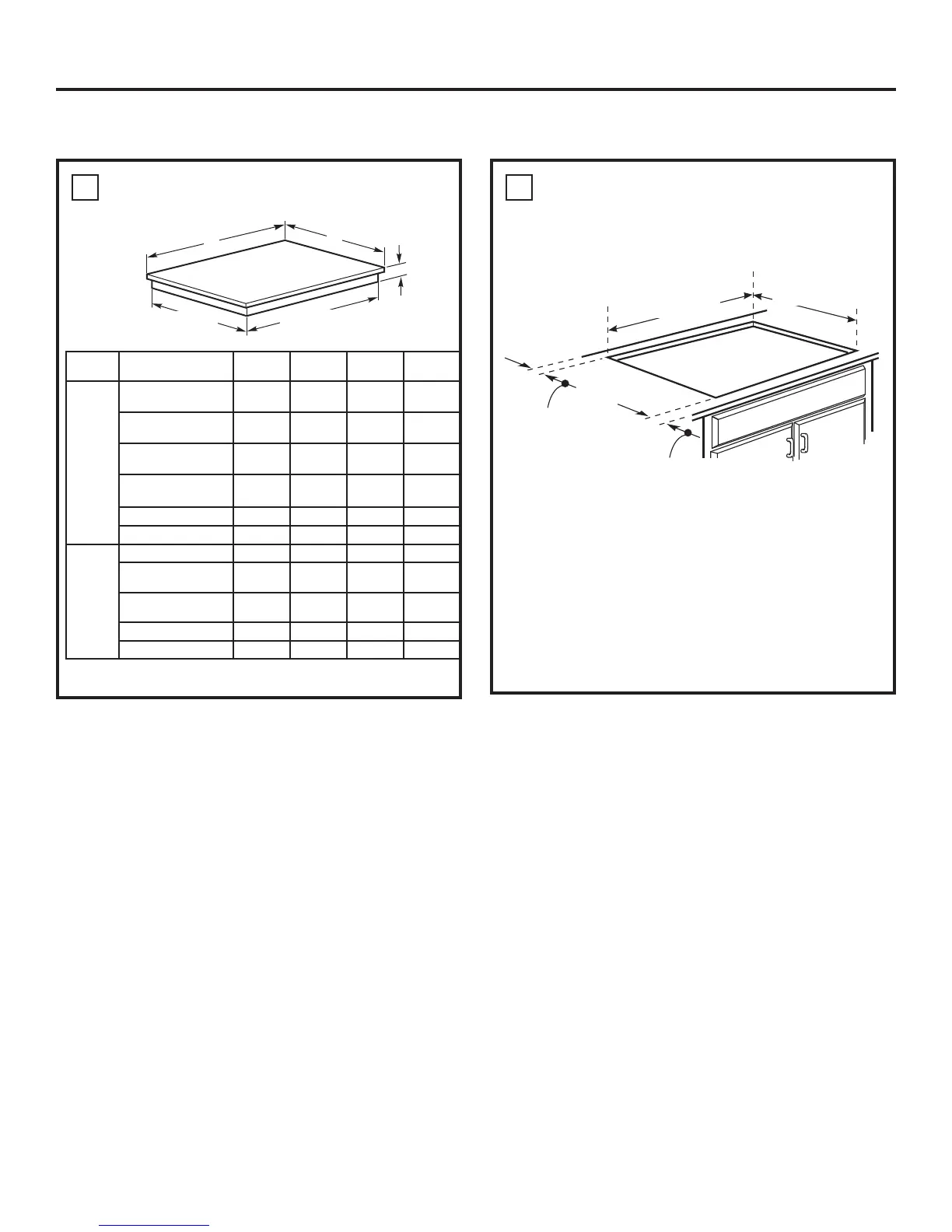

PREPARACIÓN DE LA ABERTURA
1
DIMENSIONES GENERALES DE LA
SUPERFICIE DE COCCIÓN
2
DIMENSIONES DEL ÁREA CORTADA
EN EL MOSTRADOR
Para asegurar la precisión, es mejor realizar una
plantilla al cortar la abertura de la mesada.
JUEGO DE ACABADOS DE RELLENO DE CORTE
JXTR32 (para uso con modelos de 30”):
Existe un juego de acabados de relleno disponible para
el uso si el área cortada del mostrador es mayor que
las dimensiones mostradas, hasta 29-13/16” x 20-7/16”.
Ordene el JXTR32B (negro) o JXTR32W (blanco) para
reducir el recorte de la abertura para la instalación de esta
superficie de cocción. Este kit puede ser ordenado a su
vendedor minorista o directamente a GE Appliances en
www.geappliances.com.
28 1/2 - 28 5/8” (30”)
33 7/8 - 34” (36”)
longitud del corte
MÍNIMO de 1 ¾” entre
el extremo trasero de
la abertura y la pared
detrás de la superficie
de cocción.
19 5/8 - 19 3/4” (30”)
19 1/8 - 19 1/4” (36”)
ancho del corte
MÍNIMO de 2-1/2” desde el
extremo frontal de la abertura y
el extremo frontal de la mesada.
*Profundidad en la parte trasera de la superficie de cocción en la ubicación del conducto.
Estufa
X
30” modelos: 19 1/4”
36” modelos: 18 7/8”
Z
Y
30” modelos: 28 1/16”
36” modelos: 33 3/4”
Tamaño Modelos X Y Z Frente Z Parte
Trasera*
30” JP3030D, T
JP3530D, T
29 3/4” 20 7/8” 3 1/4 ” 4”
JP3030SJSS,
JP3530SJSS
29 7/8” 21” 3 1/4” 4”
CP9530D, JP5030D,
PP7030D, PP7030E
29 3/4” 20 7/8” 3 9/16” 5 9/16”
JP5030S, PP7030S,
PP9030S
29 7/8” 21” 3 9/16” 5 9/16”
PP9030D 29 3/4” 20 7/8” 3 3/4” 5 13/16”
ZEU30RS 29 7/8” 21 7/16” 3 9/16” 5 9/16”
36” CP9536S 36” 20 3/8” 3 9/16” 5 9/16”
JP3036D, S, T
JP3536D, S, T
36 1/8” 20 7/16” 3 9/16” 4 1/16”
JP5036D, S
PP7036D, S
36 1/8” 20 7/16” 3 9/16” 5 9/16”
PP9036D, S 36” 20 3/8” 3 9/16” 5 9/16”
ZEU36RSJSS 36 1/8” 20 7/8” 3 9/16” 5 9/16”
