Instrucciones de instalación
INSTALACIÓN DE LA ESTUFA (Cont)
4

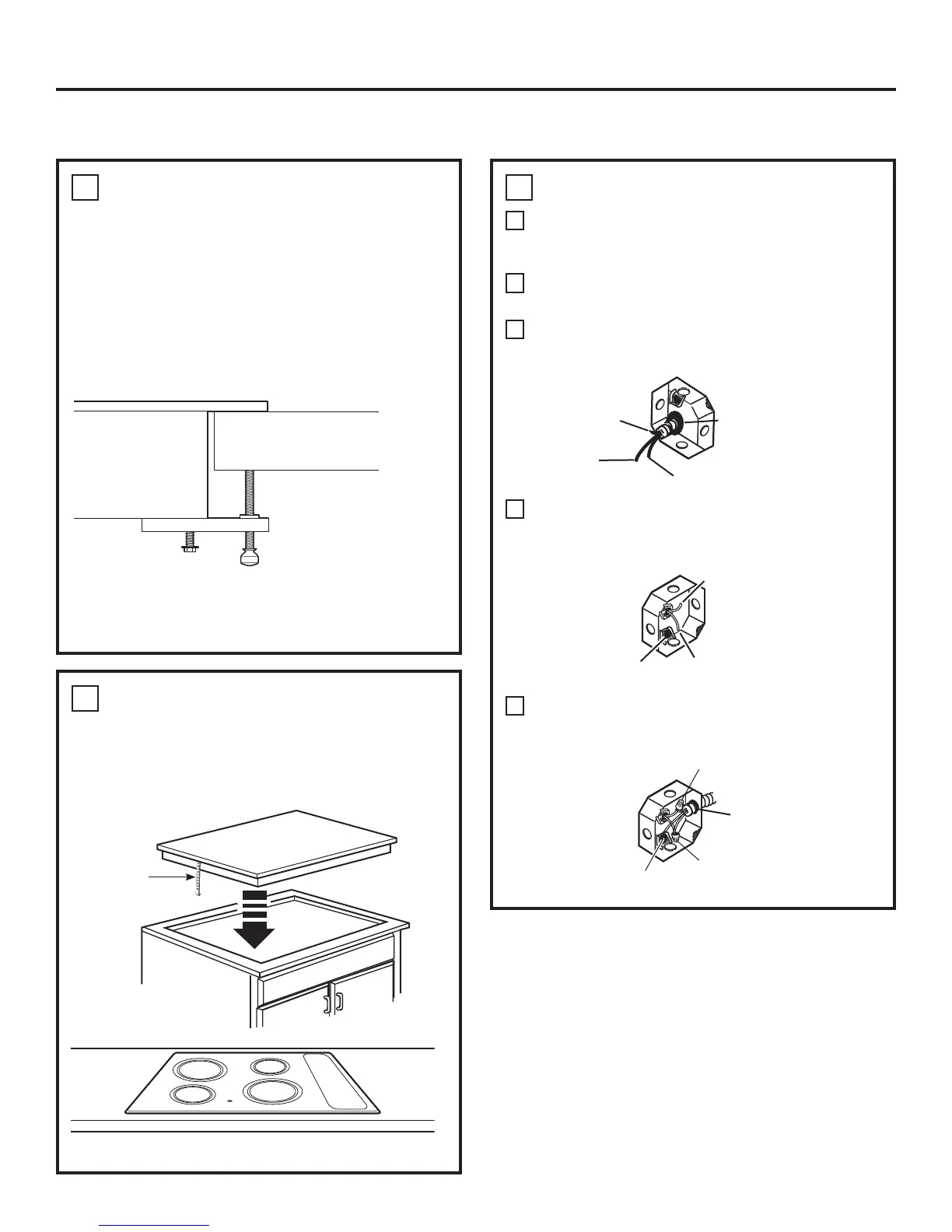

LAS PARTES DE MONTAJE (Cont)
Instalación alternativa:
Usted puede ordenar un kit de instalación alternativa
WB01X24570 con tuercas mariposa y soportes llamando al
800.GE.CARES. Para acceder a instrucciones, consulte el
diagrama.
Abra la puerta del gabinete. Instale el segundo tornillo a
través del soporte y ajuste. Luego ajuste el primer tornillo.
Instale el tornillo de mariposa hasta que toque la parte
inferior de la mesada.
IMPORTANTE: Gire el tornillo de mariposa hasta que
toque la parte inferior de la mesada. No ajuste de más.
6
CONEXIONES ELÉCTRICAS
A
Cuando realice las conexiones de cables, utilice toda la
extensión del conducto incluido. El conducto no debe
reducirse.
B
Con la estufa colocada en su lugar, abra el frente de la
puerta del gabinete.
C
Inserte los cables del conducto a través de la abertura
de la caja de conexiones.
D
Conecte los cables rojo y negro del conductor de la
estufa a los cables correspondientes en la caja de
conexiones. Conecte el cable a tierra.
E
Una vez que se hayan realizado las conexiones, fije los
cables con las tuercas para cables.
5
INSERTE LA ESTUFA EN
EL ÁREA CORTADA
Inserte la estufa centrada en el área cortada. Asegúrese
de que el borde frontal del mostrador esté paralelo con
respecto a la estufa. Asegúrese de verificar al final que
todos los espacios especificados hayan sido respetados.
Adhiera los Soportes al gabinete.
Anafe Mesada
Abrazadera
de montaje
Estufa
Pinza de alivio
de tensión
Negro
Rojo
Descarga
a tierra
Negro
Rojo
Ubicación del cable
de descarga a tierra
Pinza de alivio
de tensión
Negro
Rojo
Descarga
a tierra
