INSTRUCCIONES DE INSTALACIÓN
4. PREPARE EL ACONDICIONADOR
DE AIRE

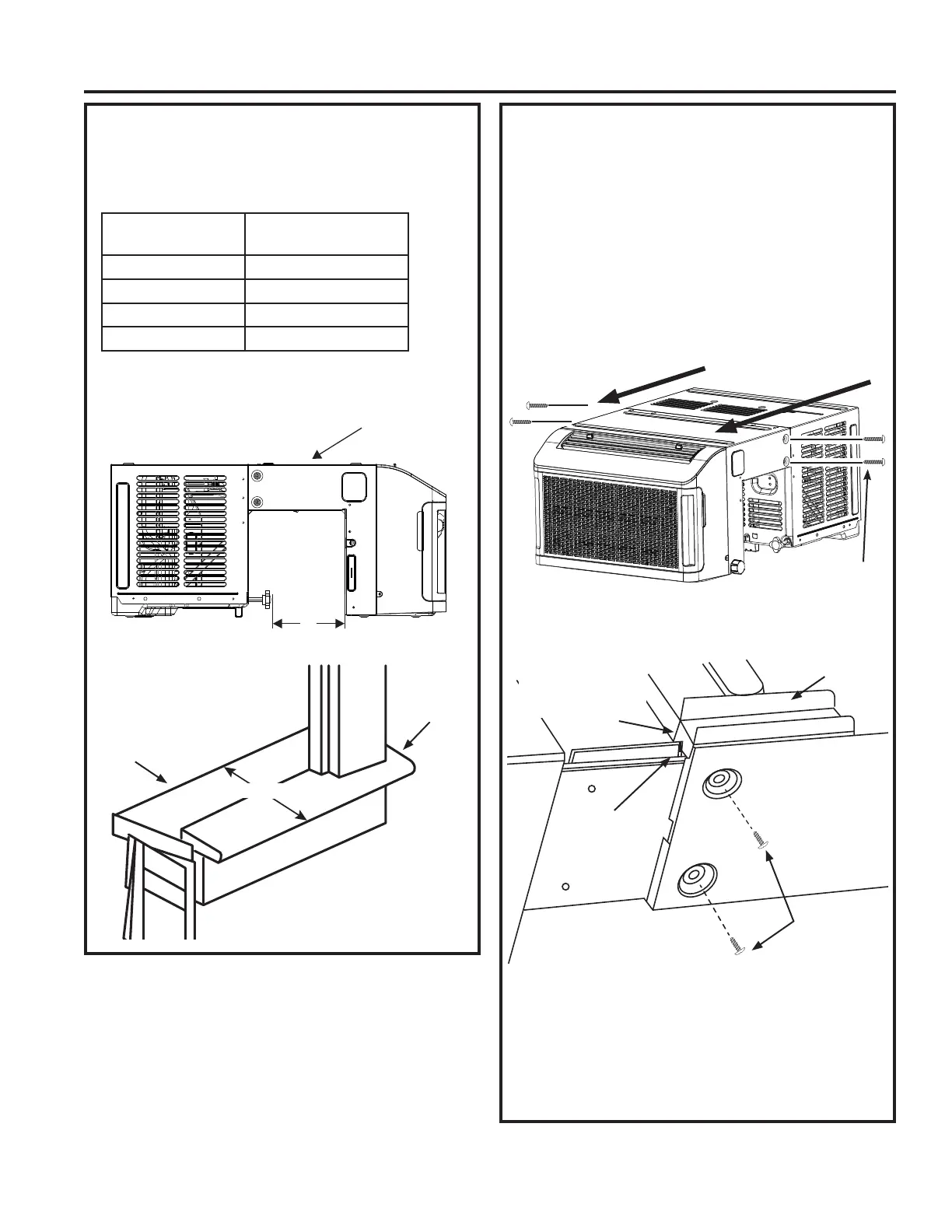

Ajuste de la Ruta del Cableado
• Mida la profundidad de la ventana del interior
DOH[WHULRU8VHODWDEODGHOD6HFFLyQSDUD
determinar la posición correspondiente de la ruta del
cableado.
• Retire los 4 tornillos de bloqueo que sostienen la
ruta del cableado en su posición.
• Empuje la ruta del cableado hasta la posición
necesaria en base a la profundidad de la ventana.
• Coloque la pestaña del soporte del panel lateral en
la ranura de la ruta del cableado para sostener la
posición.
9XHOYDDLQVWDODUORVWRUQLOORVDFDGDODGRHQVX
posición para bloquear la ruta del cableado.
Tornillos de
%ORTXHR
PULL
PULL
3. REQUISITOS SOBRE LA PARED
• Mida la profundidad de su ventana y use la
siguiente tabla para determinar la posición
necesaria de la ruta del cableado.
Profundidad de la
Ventana
Posición de la Ruta
del Cableado
,QIHULRUD´ Cerrada*
´´ 1
´´ 2
´´ 3
/DXQLGDGYLHQHHQODSRVLFLyQFHUUDGD'HQRVHU
necesario realizar ajustes, vaya a la Sección 5.
Exterior
Interior
Alféizar
Banquillo
Profundidad
Tornillos de
%ORTXHR
Soporte
del Panel
/DWHUDO
Ranura del
/RFDOL]DGRU
Coloque la
pestaña en la
ranura para
sostener la
posición deseada
Ruta del
Cableado
Profundidad
