8 31-5000483 Rev. 3
INSTRUCTIONS D’INSTALLATION

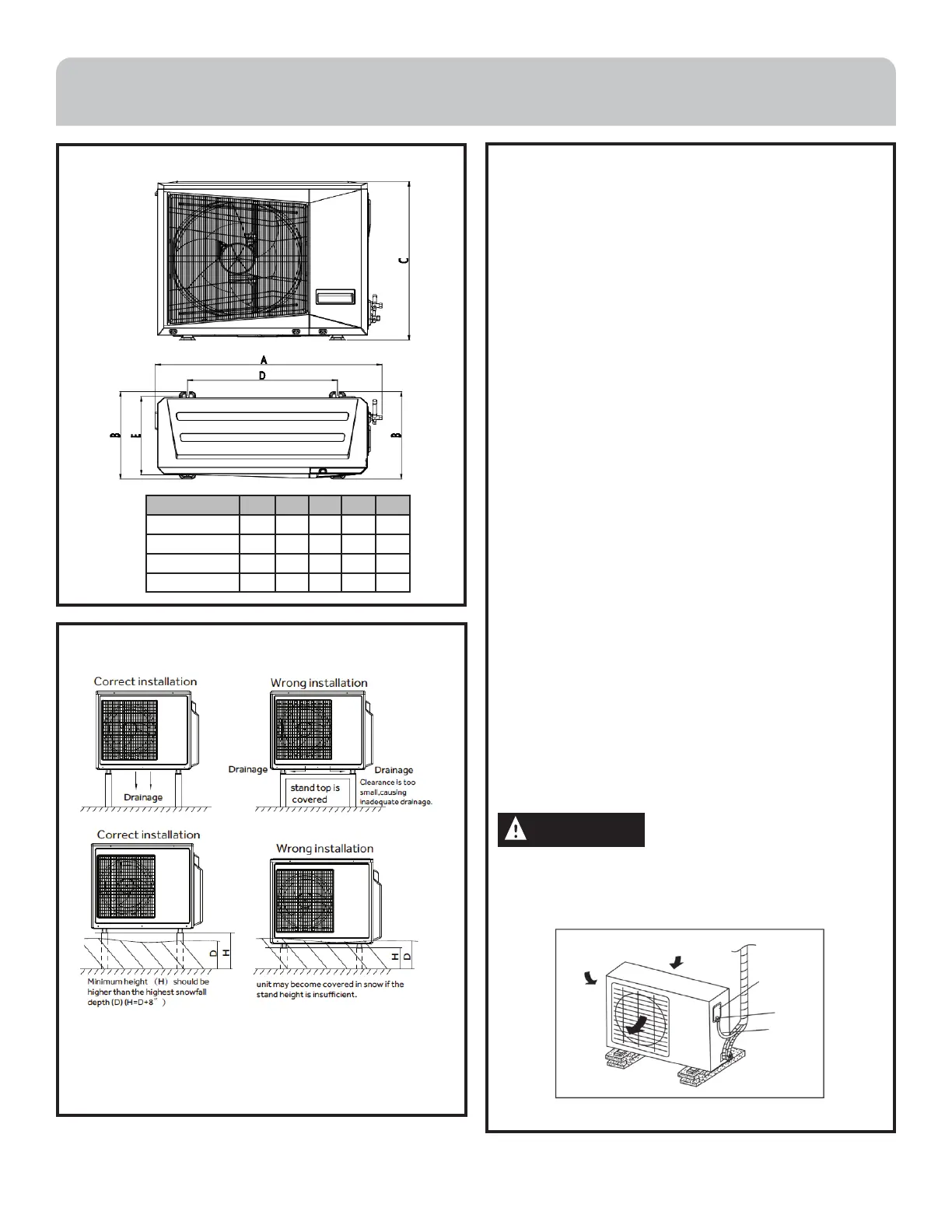

Dimensions
Modelé A B C D E
12K 33.5 13.6 21.9 20.0 11.0
18K 36.0 15.0 27.6 21.4 12.8
24K/30K/36K 40.0 17.5 31.9 26.4 15.2
48K 43.3 20.8 34.3 25.0 17.4
Câblage de l’unité
Câblage électrique et tension d’alimentation :
Tout le câblage doit être conforme aux Codes nationaux,
provinciaux et locaux.
Les informations de la plaque signalétique indiquent la
tension de fonctionnement, la phase, le courant admissible, la
protection de surcharge maximum et la tension minimum.
Installez un circuit de dérivation individuel équipé d’un dispositif
de protection ampèremétrique fourni sur place conformément
au Code. Acheminez le câblage d’alimentation électrique dans
une boite de débranchement étanche à l’eau sur le conduit pour
les raccordements de l’unité. Les débranchements doivent
être à portée de vue et facile à atteindre depuis l’appareil
(habituellement à 1 m [3 pi].
Consultez toujours de schéma de câblage de l’unité pour
connaître le nombre de conducteurs requis. Acheminez
correctement tout en protégeant le câbles des arêtes coupantes
et des bris potentiels.
Un câblage mal effectué et une alimentation électrique
inadéquate représentent un risque de défectuosité du
composant et d’annuler la garantie.
REMARQUE : La tension d’alimentation doit être conforme à la
tension nominale et ne pas dépasser +/- 10 %.
Assurez-vous que la mise à la terre est correcte.
Raccords de câblage ::
1. Retirez le couvercle de commande électrique de l’unité
extérieure.
2. Raccordez les câbles aux bornes identifiées du bornier. Un fil
de câblage de thermostat de calibre 18 est recommandé, mais
les règlements nationaux et locaux sont déterminants.
3. Formez une boucle avec le câblage pour éviter que l’eau
s’infiltre dans l’appareil extérieur.
4. Isolez tous les conducteurs inutilisés avec du ruban électrique
pour éviter tout contact avec les pièces électriques ou
métalliques.
ATTENTION
Des raccords de câblage incorrects
représentent un risque de défectuosité des pièces électriques.
Tout le câblage doit être conforme aux Codes nationaux,
provinciaux et locaux et doit être installé par des électriciens
agréés.
Installation favorisant le drainage
Installez l’unité sur une monture ou un coussin à l’aide
d’autres personnes.
Si l’unité est située dans une région où peut se produire
du gel, n’installez pas le coude du drain.
